Микроконтроллер NXP однокристальный 16-бит/32-бит 512кБ Флэш-память шины ISP/IAP, Ethernet, USB 2.0, CAN 10-разрядный АЦП/ЦАП
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
442 шт.
Норм. уп.: 90
Цены поставщиков
Склад 13
В наличии:442 шт
Срок поставки: до недели
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 488,01 |
| от 7 | 1 430,51 |
| от 13 | 1 392,04 |
| от 26 | 1 358,21 |
| от 52 | 1 335,33 |
Описание

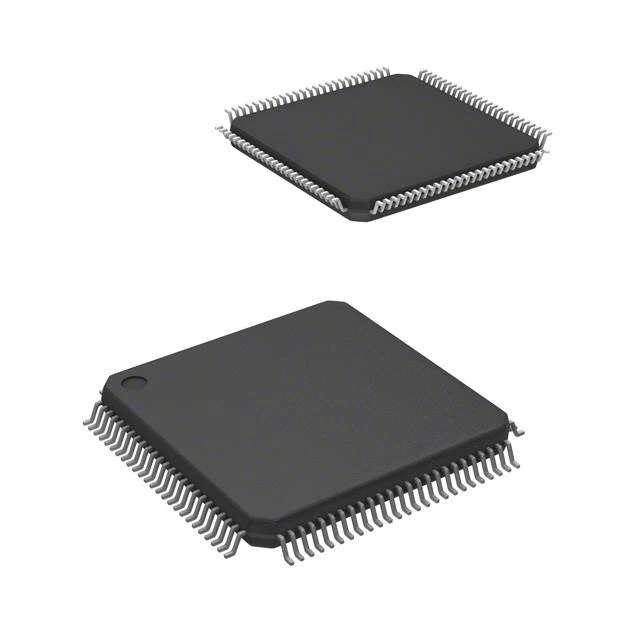

Микроконтроллер NXP LPC2368FBD100,551 — однокристальное 16/32-битное устройство на базе ядра ARM7TDMI-S. Оснащён 512 кБ флеш-памяти с поддержкой внутрисхемного и внутрисистемного программирования (ISP/IAP). Интегрирует интерфейсы Ethernet, USB 2.0, CAN и 10-разрядные АЦП/ЦАП, что делает его подходящим для промышленной автоматизации и сетевых встраиваемых систем.
Технические характеристики
| Часы реального времени | Да |
| USB | USB 2.0 full-speed device |
| Сердечник | ARM7TDMI-S |
| Gpdma | Да |
| Серия | LPC2364/65/66/67/68 |
| Таймеры | 4 |
| Корпус | LQFP100 |
| Ethernet | 10/100 MAC |
| Тип монтажа | SMD |
| Core bits | 16-bit/32-bit |
| Выводы GPIO | 70 |
| Размеры | 14 x 14 x 1.4 mm |
| Sram total | 58kB |
| Артикул | LPC2368FBD100 |
| Power modes | idle, sleep, power-down, deep power-down |
| Каналы АЦП | 6 |
| Can channels | 2 |
| Флэш-память | 512kB |
| I2c channels | 3 |
| I2s channels | 1 |
| Производитель | NXP Semiconductors |
| Каналы ШИМ | 1 |
| Spi channels | 1 |
| Ssp channels | 2 |
| Boundary scan | Нет |
| Sram ethernet | 16kB |
| Uart channels | 4 |
| Разрешение АЦП | 10-bit |
| Разрешение ЦАП | 10-bit |
| Flash features | ISP/IAP |
| Sram usb gpdma | 8kB |
| Сторожевой таймер | Да |
| Интерфейс отладки | Standard ARM test/debug interface |
| Emulation trace | Да |
| Версия корпуса | SOT407-1 |
| Sd mmc interface | Да |
| Usb endpoint ram | 4kB |
| Max cpu frequency | 72MHz |
| Sram arm local bus | 32kB |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Описание корпуса | plastic low profile quad flat package; 100 leads |
| Sram battery backed | 2kB |
| Internal rc oscillator | 4MHz |
| Ном. напряжение питания | 3.3V |
| External interrupt pins | 12 |
| Pwm phase motor control | three-phase |
| Тип упаковки | Palette (палетта) |
| Диап. раб. темп. | -40C to +85C |
| Crystal oscillator range max | 24MHz |
| Crystal oscillator range min | 1MHz |
| Описание (англ.) | Single-chip 16-bit/32-bit Microcontroller; up to 512kB Flash with ISP/IAP, Ethernet, USB 2.0, CAN and 10-Bit ADC/DAC |
| Internal rc oscillator accuracy | 1% |
| Рабочая температура | Ind |
