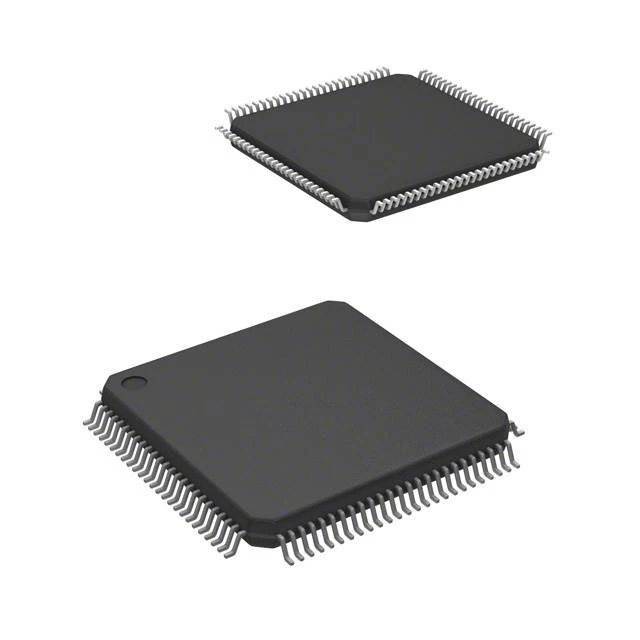

Микроконтроллер NXP 16-бит/32-бит ядро ARM7TDMI-S RISC 128кБ Флэш-память 3.3В 100-Pin LQFP лоток
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
269 шт.
Норм. уп.: 90
Цены поставщиков
Склад 13
В наличии:269 шт
Срок поставки: до недели
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 781,36 |
| от 6 | 1 713,98 |
| от 12 | 1 668,91 |
| от 23 | 1 629,27 |
| от 45 | 1 602,47 |
Описание
Микроконтроллер NXP на ядре ARM7TDMI-S с 128 КБ флеш-памяти. Работает при напряжении 3.3 В, выпускается в корпусе LQFP100. Подходит для задач промышленной автоматики и встраиваемых систем.
Технические характеристики
| Adc | 10-bit, 6 channels |
| Dac | 10-bit |
| Dma | GPDMA |
| Pll | Да |
| Pwm | 1 PWM/timer block |
| Часы реального времени | Да |
| Сердечник | ARM7TDMI-S |
| GPIO | 70 general purpose I/O pins |
| SRAM | 8kB on ARM local bus, 16kB Ethernet, 8kB USB/general purpose, 2kB battery powered |
| Высота | 1.4mm |
| Таймеры | 4 general purpose timers/counters, 8 capture inputs, 10 compare outputs |
| Корпус | LQFP100 |
| Тип монтажа | SMD |
| Usb sram | 8kB |
| Watchdog | Да |
| Размер корпуса | 14x14mm |
| Размеры | 14 x 14 x 1.4 mm |
| Интерфейсы | Ethernet MAC, USB 2.0 full-speed device (LPC2364/66/68 only), 4 UARTs, 2 CAN channels (LPC2364/66/68 only), SPI, 2 SSP, 3 I2C, I2S |
| Oscillator | 1MHz to 24MHz crystal, 4MHz internal RC (1% accuracy) |
| Power modes | idle, sleep, power-down, deep power-down |
| Архитектура | 16-bit/32-bit |
| Battery sram | 2kB |
| Флэш-память | 128kB |
| Код упаковки | SOT407-1 |
| Ethernet sram | 16kB |
| Сброс при включении | Да |
| Напряжение питания | 3.0V to 3.6V |
| Brownout detect | Да |
| Package lead count | 100 |
| External interrupts | 4 edge/level sensitive, all Port 0 and Port 2 pins as edge sensitive |
| Макс. такт. частота | 72MHz |
| Тип упаковки | Tray (палетта) |
| Описание (англ.) | MCU 16-bit/32-bit ARM7TDMI-S RISC 128KB Flash 3.3V 100-Pin LQFP Tray |
| Рабочая температура | -40В°C ~ 85В°C |
