Микроконтроллер NXP однокристальный 16-бит/32-бит 512кБ Флэш-память шины ISP/IAP, Ethernet, USB 2.0, CAN 10-разрядный АЦП/ЦАП
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
549 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:549 шт
Срок поставки: до недели
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 610,19 |
| от 15 | 583,43 |
| от 30 | 565,54 |
| от 60 | 549,79 |
| от 120 | 539,14 |
Описание

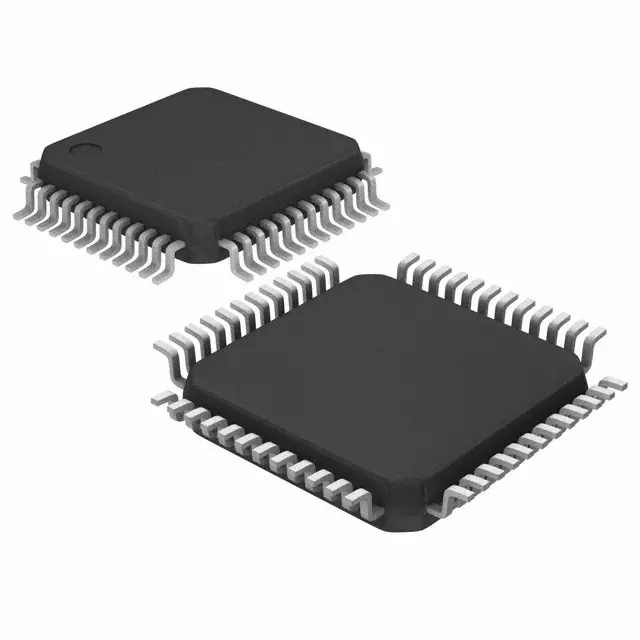

Микроконтроллер NXP LPC2103FBD48 представляет собой однокристальное 16/32-битное устройство на базе ядра ARM7TDMI-S. Оснащён 512 кБ флеш-памяти с поддержкой внутрисхемного (ISP) и внутриприкладного (IAP) программирования. Встроенные интерфейсы Ethernet, USB 2.0 и CAN, а также 10-разрядные АЦП и ЦАП делают его подходящим для промышленной автоматизации и сетевых приложений.
Технические характеристики
| Adc | Inputs: 8; Разрешение: 10-bit; Conversion time: 2.44 µs per channel |
| Часы реального времени | Да |
| Сердечник | ARM7TDMI-S |
| SRAM | 8 kB |
| Таймеры | Тип: 32-bit; Count: 2; Capture channels: 7; Compare channels: 7, Тип: 16-bit; Count: 2; Capture channels: 3; Compare channels: 7 |
| Корпус | LQFP48 |
| Boot rom | present |
| Тип монтажа | SMD |
| Watchdog | Да |
| Выводы GPIO | 32 |
| Размеры | 7x7x1.4 mm |
| Описание | Single-chip 16-bit/32-bit microcontroller; 32 kB flash with ISP/IAP, fast ports and 10-bit ADC |
| Артикул | LPC2103FBD48 |
| Power modes | Idle mode, Power-down mode with RTC active, Power-down mode, Deep power-down mode (Revision A and higher) |
| Архитектура | 16-bit/32-bit |
| Флэш-память | 32 kB |
| Pwm features | via output match on all timers |
| Max cpu clock | 70 MHz |
| Напряжение питания | Vdd 1v8: 1.8V; Vdd 3v3: 3.3V |
| Интерфейс отладки | EmbeddedICE-RT with RealMonitor software |
| Flash programming | Programming 256 bytes time: 1 ms; Sector erase or full chip erase time: 100 ms |
| Pll settling time | 100 µs |
| Последовательные интерфейсы | I2c: 2; SPI: 1; Ssp: 1; Uart: 2 |
| Темп. диапазон | -40 to +85 °C |
| Описание корпуса | plastic low profile quad flat package; 48 leads; body 7x7x1.4 mm |
| Pll input frequency | 10 MHz to 25 MHz |
| Code read protection | Three levels (Revision A and higher) |
| Io voltage tolerance | 5V tolerant |
| External interrupt pins | 13 |
| Тип упаковки | Palette (палетта) |
| Oscillator frequency range | 1 MHz to 25 MHz |
| Описание (англ.) | Single-chip 16-bit/32-bit Microcontroller; up to 512kB Flash with ISP/IAP, Ethernet, USB 2.0, CAN and 10-Bit ADC/DAC |
| Рабочая температура | Ind |
| Количество контактов | 48 |
