Документация
Микроконтроллер NXP ядро Cortex-M3, 72МГц, 32кБ Флэш-память, 8кБ ОЗУ, 10-бит 8-ми канальный АЦП, порт USB2 0 шины UART, SPI, I2C
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
58 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:58 шт
Срок поставки: до недели
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 733,02 |
| от 3 | 724,91 |
| от 5 | 714,90 |
| от 9 | 701,75 |
| от 18 | 683,30 |
Описание

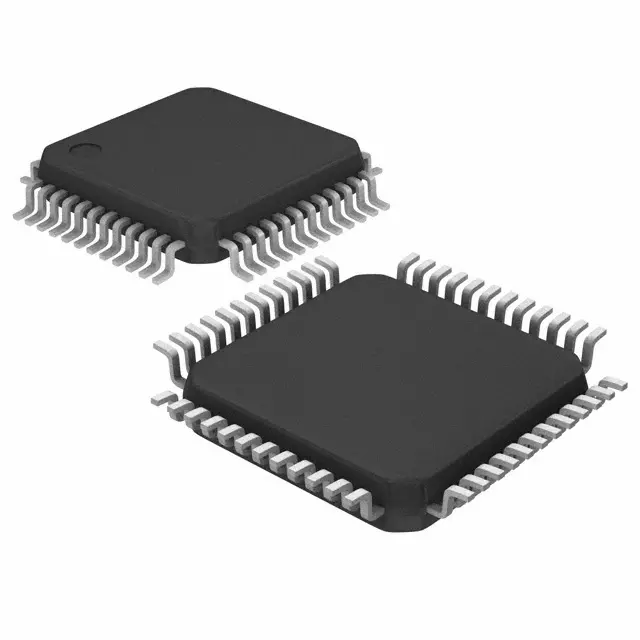

Микроконтроллер NXP на ядре Cortex-M3 с частотой 72 МГц. Оснащён 32 кБ флеш-памяти, 8 кБ ОЗУ и 10-битным 8-канальным АЦП. Поддерживает интерфейсы USB 2.0, UART, SPI и I2C, работает при напряжении 3,3 В в корпусе LQFP-48. Применяется в промышленной автоматике и встраиваемых системах.
Технические характеристики
| Ssp | 1 |
| Usb | Device |
| I2c | 1 |
| Ssp | 1 |
| USB | USB 2.0 full-speed device controller with on-chip PHY |
| Pins | 48 |
| Сердечник | ARM Cortex-M3 |
| Контактов | 48 |
| SRAM | 8kB |
| Uart | 1 |
| Серия | LPC1300 |
| Таймеры | 4 |
| Package | LQFP48 |
| Корпус | LQFP48 |
| Тип монтажа | SMD |
| Выводы GPIO | 42 |
| Uart rs485 | 1 |
| Sram memory | 8 kB |
| Power modes | Sleep, Deep-sleep, Deep power-down |
| Usb drivers | USB MSC and HID on-chip drivers |
| Wakeup pins | 40 |
| Adc channels | 8 |
| Flash memory | 32 kB |
| Каналы АЦП | 8 |
| Clock output | Да |
| Флэш-память | 32kB |
| Производитель | NXP Semiconductors |
| I2c fast plus | 1 |
| Match outputs | 13 |
| Power profiles | Нет |
| Разрешение АЦП | 10-bit |
| Capture inputs | 4 |
| Интерфейс отладки | Serial Wire Debug and Serial Wire Trace port |
| Cpu frequency max | 72MHz |
| I2c max data rate | 1Mbit/s |
| Размеры упаковки | 7 x 7 x 1.4 mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.0V |
| Code read protection | Да |
| Internal rc oscillator | 12MHz |
| Тип упаковки | Palette (палетта) |
| High current sink drivers | 20mA |
| Brownout detect thresholds | 4 |
| High current output driver | 20mA |
| Диап. раб. темп. | -40C to +85C |
| System oscillator range max | 25MHz |
| System oscillator range min | 1MHz |
| Unique device serial number | Да |
| Описание (англ.) | MCU 32-bit ARM Cortex M3 RISC 32KB Flash 3.3V 48-Pin LQFP Tray |
| Watchdog oscillator range max | 1.8MHz |
| Watchdog oscillator range min | 7.8kHz |
| Internal rc oscillator accuracy | 1% |
| Рабочая температура | Ind |
