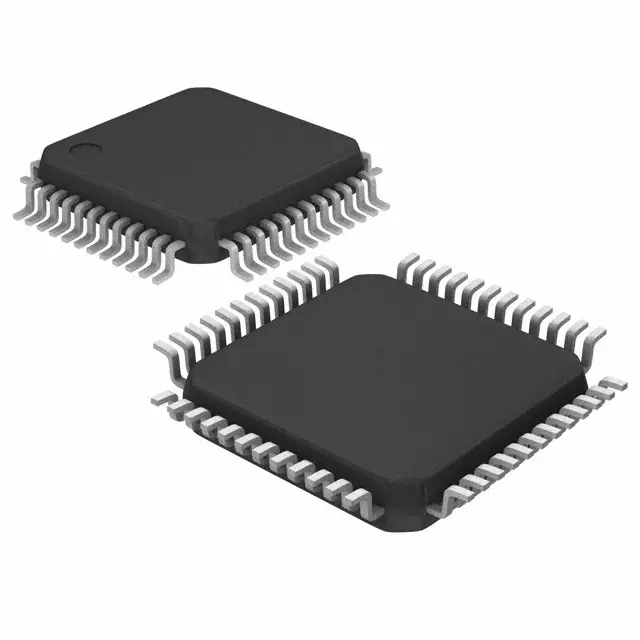

Микроконтроллер NXP 32-бит ядро ARM Cortex M3 RISC 32кБ Флэш-память 3.3В 48-Pin LQFP лоток
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
445 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:445 шт
Срок поставки: до недели
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 582,03 |
| от 2 | 574,33 |
| от 3 | 564,31 |
| от 6 | 549,86 |
| от 12 | 525,76 |
Описание
Микроконтроллер NXP на 32-битном ядре ARM Cortex-M3 с 32 КБ флеш-памяти. Работает при напряжении 3,3 В, выпускается в компактном корпусе LQFP48. Подходит для задач промышленной автоматики и встраиваемых систем управления.
Технические характеристики
| Iap | Да |
| Isp | Да |
| USB | Нет |
| Сердечник | ARM Cortex-M3 |
| SRAM | 8kB |
| Серия | LPC1300 |
| Package | FBD48 |
| Корпус | LQFP48 |
| Тип монтажа | SMD |
| Выводы GPIO | 42 |
| I2c count | 1 |
| Кол-во выводов | 48 |
| Ssp count | 1 |
| Bootloader | Да |
| Trace port | Serial Wire Trace |
| Uart count | 1 |
| Boot select | UART |
| Артикул | LPC1313FBD48 |
| Power modes | Sleep, Deep-sleep, Deep power-down |
| Счетчик таймера | 4 |
| Каналы АЦП | 8 |
| Применение | eMetering, Lighting, Alarm systems, White goods |
| Clock output | Да |
| Флэш-память | 32kB |
| Производитель | NXP Semiconductors |
| Match outputs | 13 |
| Разрешение АЦП | 10-bit |
| Capture inputs | 4 |
| Сброс при включении | Да |
| Сторожевой таймер | Да |
| Размеры корпуса | 7 x 7 x 1.4 mm |
| Интерфейс отладки | Serial Wire Debug |
| Версия корпуса | SOT313-2 |
| Pipeline stages | 3 |
| Core architecture | 32-bit RISC |
| Cpu frequency max | 72MHz |
| I2c max data rate | 1Mbit/s |
| System tick timer | Да |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.0V |
| Code read protection | Да |
| Internal rc accuracy | 1% |
| Unique serial number | Да |
| Usb device controller | Нет |
| Internal rc oscillator | 12MHz |
| Ном. напряжение питания | 3.3V |
| Watchdog oscillator max | 1.8MHz |
| Watchdog oscillator min | 7.8kHz |
| Тип упаковки | Palette (палетта) |
| High current sink driver | 20mA |
| Brownout detect thresholds | 4 |
| High current output driver | 20mA |
| Диап. раб. темп. | -40C to +85C |
| System oscillator range max | 25MHz |
| System oscillator range min | 1MHz |
| Описание (англ.) | MCU 32-bit ARM Cortex M3 RISC 32KB Flash 3.3V 48-Pin LQFP Tray |
| Рабочая температура | Ind |
| Количество контактов | 48 |
