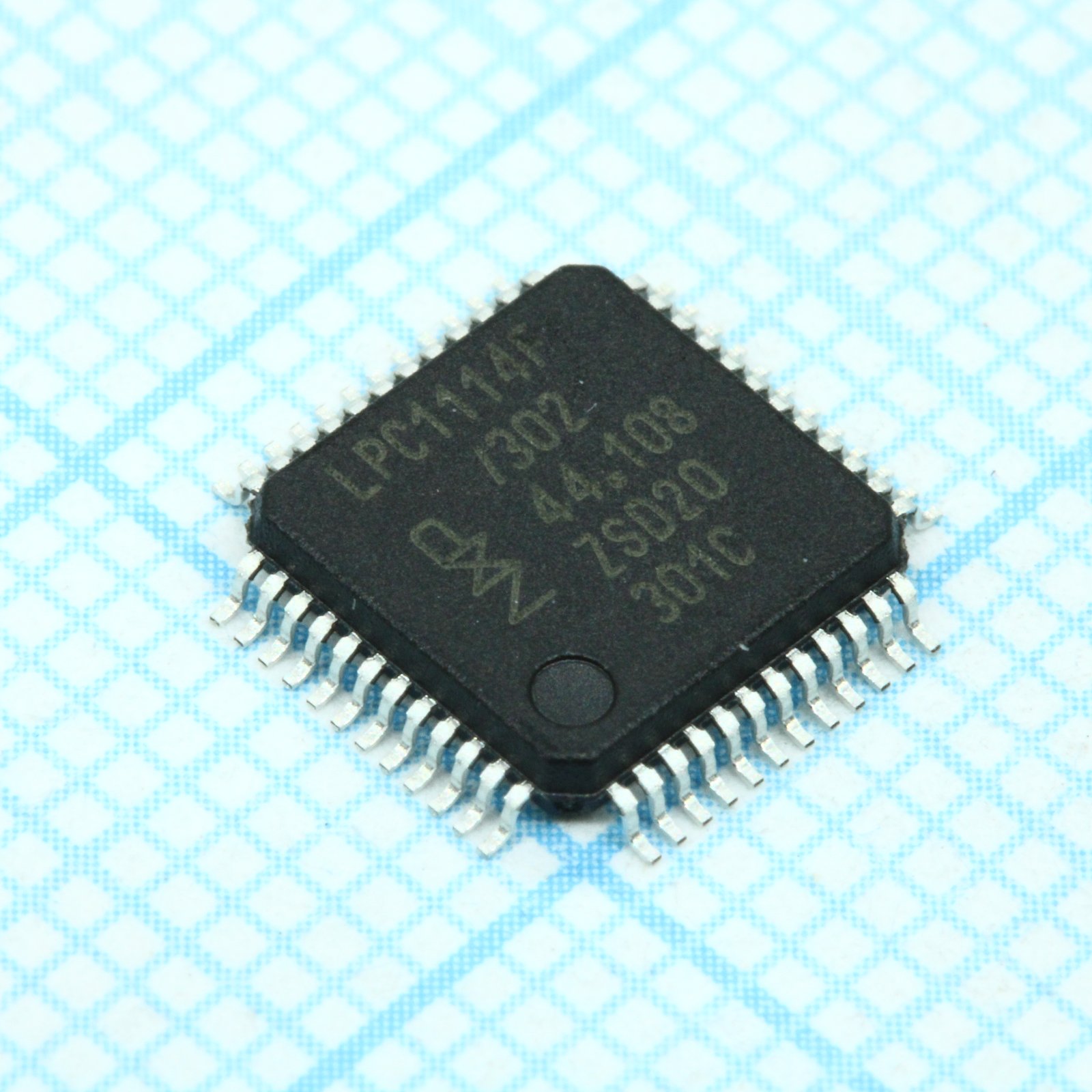

Микроконтроллер NXP 32-бит ядро ARM Cortex M0 RISC 32кБ Флэш-память 3.3В 48-Pin LQFP лоток
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
84 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:84 шт
Срок поставки: до недели
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 381,47 |
| от 7 | 359,54 |
| от 14 | 341,67 |
| от 27 | 328,38 |
| от 53 | 318,49 |
Описание
Микроконтроллер NXP на 32-битном ядре ARM Cortex-M0 с 32 КБ флеш-памяти. Работает при напряжении 3,3 В, выпускается в корпусе LQFP48 и рассчитан на температуру от -40 до +85 °C. Подходит для промышленной автоматики и встраиваемых систем управления.
Технические характеристики
| Vdd | 3.3 V |
| Pll | Да |
| Сердечник | ARM Cortex-M0 |
| SRAM | 8kB |
| Uart | 1 |
| Семейство | LPC1110/11/12/13/14/15 |
| Таймеры | 4 |
| Isp iap | Да |
| Корпус | LQFP48 |
| Тип монтажа | SMD |
| Nmi input | LPC1100XL series only |
| Кол-во выводов | 48 |
| Page erase | 256 byte (LPC1100XL series only) |
| Артикул | LPC1114FBD48/302,1 |
| Power modes | Sleep, Deep-sleep, Deep power-down |
| Каналы АЦП | 5, 6, or 8 depending on package |
| Применение | eMetering, Lighting, Alarm systems, White goods |
| Clock output | Да |
| Флэш-память | 32kB |
| I2c features | Fast-mode Plus, 1 Mbit/s, multiple address recognition, monitor mode |
| Производитель | NXP Semiconductors |
| Spi features | SSP, FIFO, multi-protocol |
| Gpio pins max | 42 |
| Uart features | RS-485/EIA-485, fractional baud rate, FIFO |
| Разрешение АЦП | 10-bit |
| Интерфейсы I2C | 1 |
| Сброс при включении | Да |
| Интерфейсы SPI | 2 |
| Сторожевой таймер | Programmable |
| Brownout detect | up to 4 thresholds |
| Интерфейс отладки | Serial Wire Debug |
| Core architecture | 32-bit RISC |
| Cpu frequency max | 50MHz |
| Match outputs max | 13 |
| Adc mux resistance | 2 kΩ |
| Capture inputs max | 8 |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.8V |
| Adc pin capacitance | 7.1 pF |
| Ambient temperature | 25 °C |
| Iec level irc 12mhz | O |
| Iec level irc 24mhz | N |
| Iec level irc 48mhz | M |
| Unique serial number | Да |
| Adc input capacitance | 1 pF |
| Adc switch resistance | 1.3 kΩ |
| Adc sampling frequency | 400 kHz |
| Internal rc oscillator | 12MHz, 1% accuracy |
| Ном. напряжение питания | 3.3V |
| Iec level crystal 12mhz | O |
| Iec level crystal 24mhz | N |
| Iec level crystal 48mhz | M |
| Тип упаковки | Tray (палетта) |
| High current sink drivers | 20mA on two I2C-bus pins |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| High current output driver | 20mA on one pin |
| Crystal oscillator range max | 25MHz |
| Crystal oscillator range min | 1MHz |
| Описание (англ.) | MCU 32-bit ARM Cortex M0 RISC 32KB Flash 3.3V 48-Pin LQFP Tray |
| Adc effective input impedance | 308 kΩ |
| Watchdog oscillator range max | 2.3MHz |
| Watchdog oscillator range min | 9.4kHz |
| Peak level irc 12mhz 150mhz 1ghz | 4 dBµV |
| Peak level irc 24mhz 150mhz 1ghz | 8 dBµV |
| Peak level irc 48mhz 150mhz 1ghz | 16 dBµV |
| Peak level irc 12mhz 150khz 30mhz | -7 dBµV |
| Peak level irc 12mhz 30mhz 150mhz | -2 dBµV |
| Peak level irc 24mhz 150khz 30mhz | -5 dBµV |
| Peak level irc 24mhz 30mhz 150mhz | 1 dBµV |
| Peak level irc 48mhz 150khz 30mhz | -7 dBµV |
| Peak level irc 48mhz 30mhz 150mhz | 10 dBµV |
| Peak level crystal 12mhz 150mhz 1ghz | 4 dBµV |
| Peak level crystal 24mhz 150mhz 1ghz | 7 dBµV |
| Peak level crystal 48mhz 150mhz 1ghz | 14 dBµV |
| Peak level crystal 12mhz 150khz 30mhz | -7 dBµV |
| Peak level crystal 12mhz 30mhz 150mhz | -2 dBµV |
| Peak level crystal 24mhz 150khz 30mhz | -7 dBµV |
| Peak level crystal 24mhz 30mhz 150mhz | 1 dBµV |
| Peak level crystal 48mhz 150khz 30mhz | -7 dBµV |
| Peak level crystal 48mhz 30mhz 150mhz | 8 dBµV |
| Рабочая температура | -40В°C ~ 85В°C |
| Ёмкость, мкФ | 7,1 |
