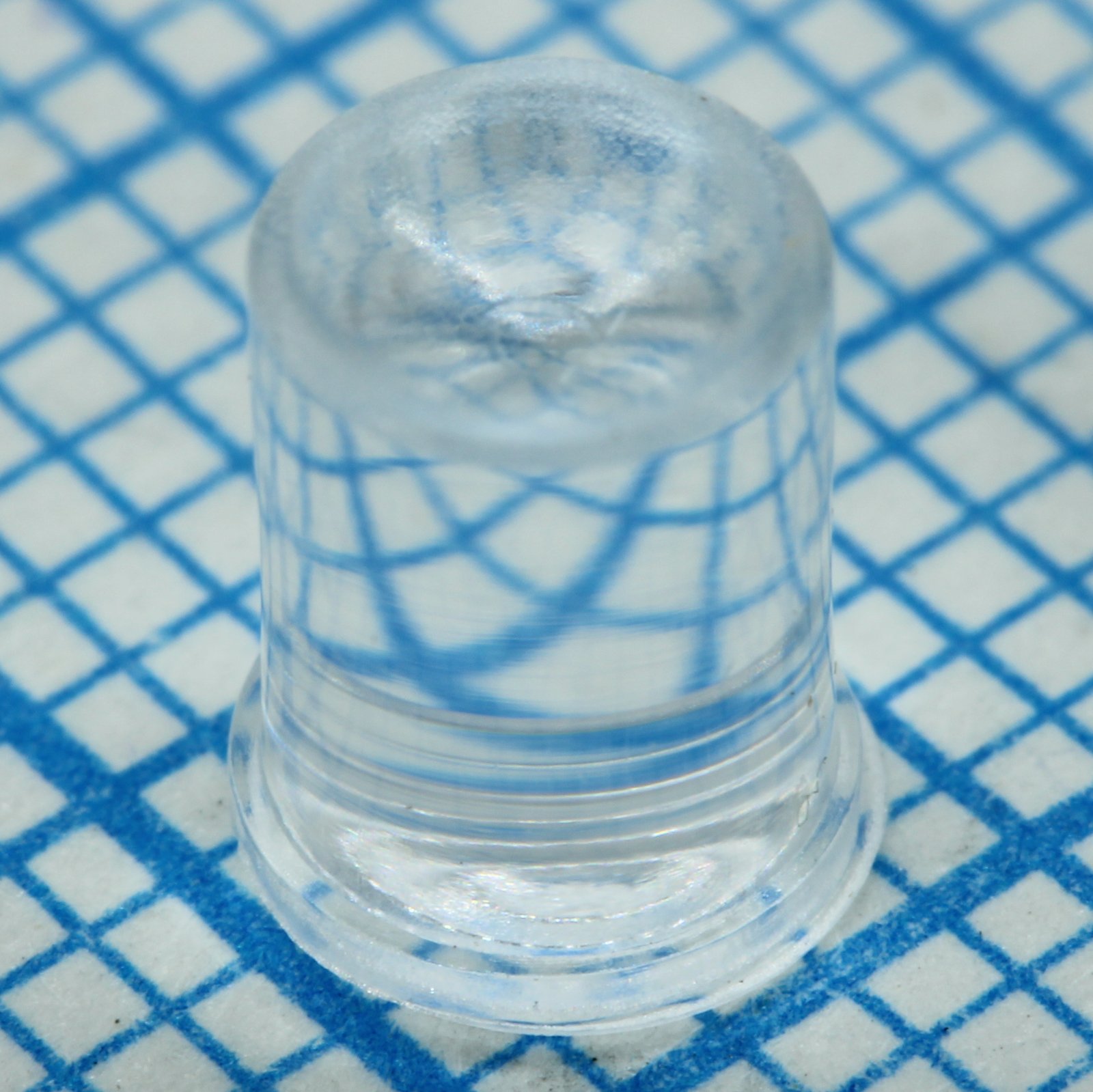

Световод, прозрачный, диаметр 4мм
У поставщика
ПроизводительVCC
У поставщиков
1 596 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 596 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,43 |
| от 15 | 71,14 |
| от 30 | 67,94 |
| от 59 | 65,39 |
| от 118 | 64,00 |
Описание
Световод LPC_020_CTP от VCC — прозрачный оптический элемент для передачи света от индикатора на лицевую панель. Диаметр компонента составляет 4 мм, упаковка — россыпь (Bulk). Подходит для промышленной автоматики и приборных панелей.
Технические характеристики
| Цвет | CTP |
| Шкала | 8:1 |
| Лист | 1 OF 1 |
| Патент | U.S. & Foreign Pat Issued & Pend. |
| Серия | LPC |
| Диаметр | 4mm |
| Материал | Acrylic (Optical Grade) |
| Тип монтажа | Panel mounting |
| Color name | Прозрачный |
| Макс. длина | 2.000in (50.8mm) |
| Мин. длина | 0.200in (5.08mm) |
| Выступ | Third Angle |
| Drawing rev | 001 |
| Length code | 020 |
| Ориентация | вертикальная |
| Тип компонента | ClipLite 4mm Litepipe |
| Номер чертежа | LPC XXX CTP |
| Покрытие | Optical grade, no.030 and sharper finish |
| Length code 020 | 0.200in |
| Retainer rtn150 | for litepipe 0.200in to 0.500in |
| Retainer rtn250 | for litepipe 0.500in to 2.00in |
| Material ul rating | 94-HB |
| Tolerance dimension | 0.030in (0.762mm) |
| Length codes available | 020, 022, 024, 030, 032, 034, 036, 038, 040, 042, 048, 050, 052, 054, 056, 058, 060, 066, 068, 070, 072, 074, 076, 078, 084, 086, 088, 090, 092, 094, 096, 102, 105, 107, 110, 112, 115, 117, 125, 127, 130, 132, 135, 137, 140, 147, 150, 152, 155, 157, 160, 162, 170, 172, 175, 177, 180, 182, 185, 192, 195, 197, 200 |
| Диаметр монтажного отверстия | 0.171in (4.34mm) |
| Standoff clearance max | 0.050in |
| Тип упаковки | Bulk (россыпь) |
| Retainer dimension rtn150 | 0.190in (4.826mm) |
| Retainer dimension rtn250 | 0.170in +0.001/-0.005 (4.318mm) |
