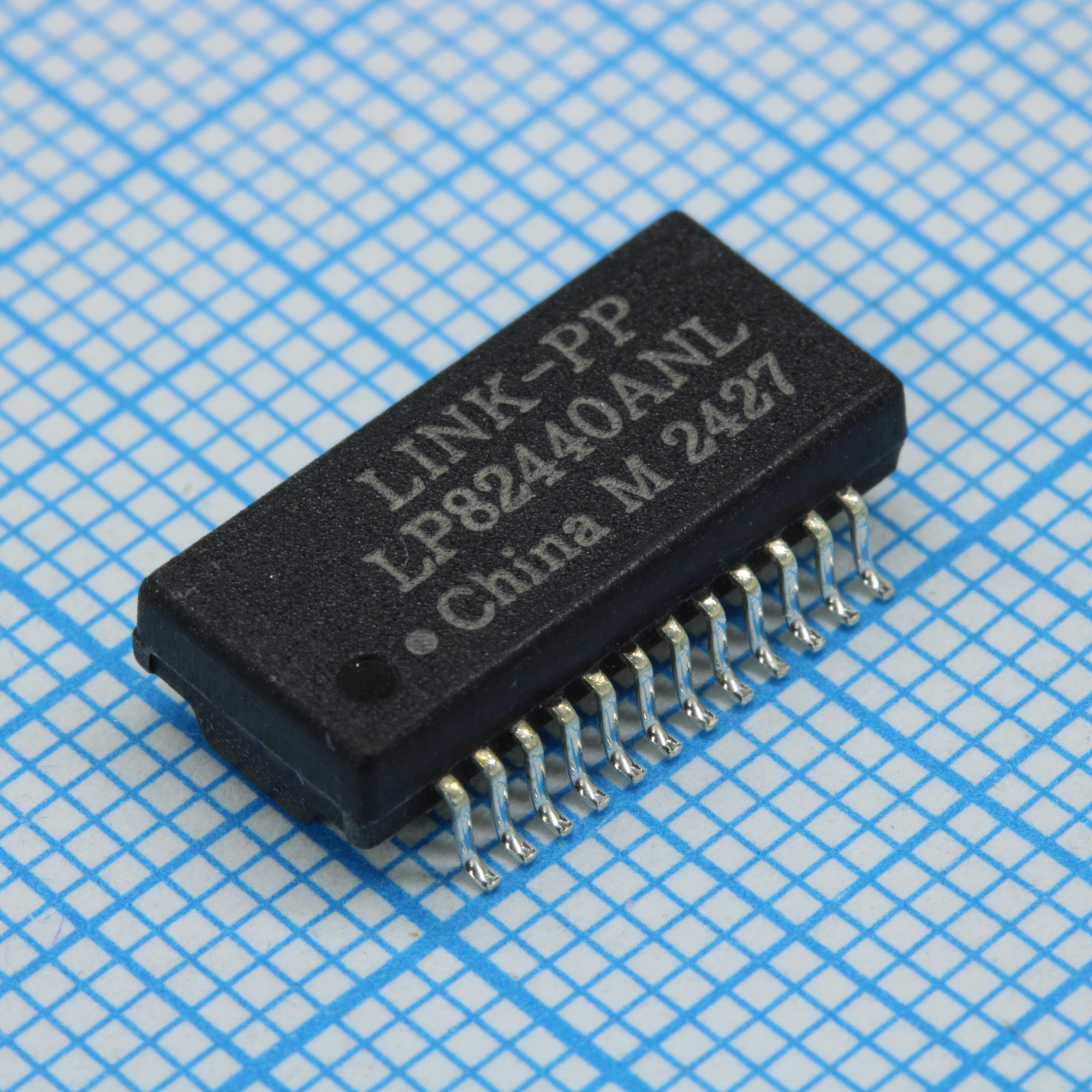

Трансформатор сигнальный LP82440ANL
У поставщика
ПроизводительLink-PP
КатегорияТрансформаторы
У поставщиков
3 514 шт.
Норм. уп.: 800
Цены поставщиков
Склад 39
В наличии:3 288 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,69 |
| от 50 | 70,95 |
| от 90 | 67,74 |
| от 145 | 65,18 |
| от 245 | 63,20 |
Склад 13
В наличии:226 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,63 |
| от 22 | 87,93 |
| от 43 | 82,46 |
| от 86 | 78,37 |
| от 172 | 75,34 |
Описание
Трансформатор сигнальный LP82440ANL от Link-PP выполнен в компактном SMD-корпусе размером 15,1x10 мм. Компонент предназначен для работы с импульсными сигналами и соответствует стандарту RoHS. Поставляется в упаковке Tape and Reel, что удобно для автоматизированного монтажа. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Ocl | 350uH Min @100KHz, 100mV, 8mADC Bias |
| Дата | 2015/07/17 |
| Dcmr | 30MHz: -40dB MIN; 60MHz: -35dB MIN; 100MHz: -30dB MIN |
| RoHS | 2011/65/EU |
| Единица | mm |
| Hipot | 1500Vrms MIN |
| Шкала | 2/1 |
| Dwg no | LP15071723 |
| Корпус | модуль |
| Тип монтажа | SMD |
| Ревизия | P |
| Crosstalk | 30MHz: -45dB MIN; 60MHz: -40dB MIN; 100MHz: -35dB MIN |
| Допуск, % | 0,3 |
| Соответствие | IEEE 802.3af/ANSI X3.263 |
| Размеры | Ширина: 11.00mm; Высота: 10.00mm; Длина: 15.10mm; Шаг выводов: 1.00mm; Ширина вывода: 0.25mm; Ширина корпуса: 10.70mm; Ширина вывода: 0.43mm; Длина вывода: 0.60mm; Длина корпуса: 8.00mm; Шаг выводов: 4.00mm; Диаметр штыря: 0.92mm; Толщина вывода: 0.40mm |
| Описание | 1000Base-T Magnetics Modules For PoE Application |
| Артикул | LP82440ANL |
| Return loss | 40MHz: -14.4dB MIN; 50MHz: -13.1dB MIN; 100MHz: -10dB MIN; 1-30MHz: -18dB MIN; 60-80MHz: -12dB MIN |
| Коэфф. трансформации | 1CT:1CT ±5% |
| Вносимые потери | 1-100MHz: -1.0dB MAX |
| Ul certification | E484635 |
| Current capability | 350mA |
| Reflow temperature | 250°C, 5 Sec |
| Раб. температура | -40°C ~ +85°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | SMD,15.1x10mm Pulse Transformers RoHS |
