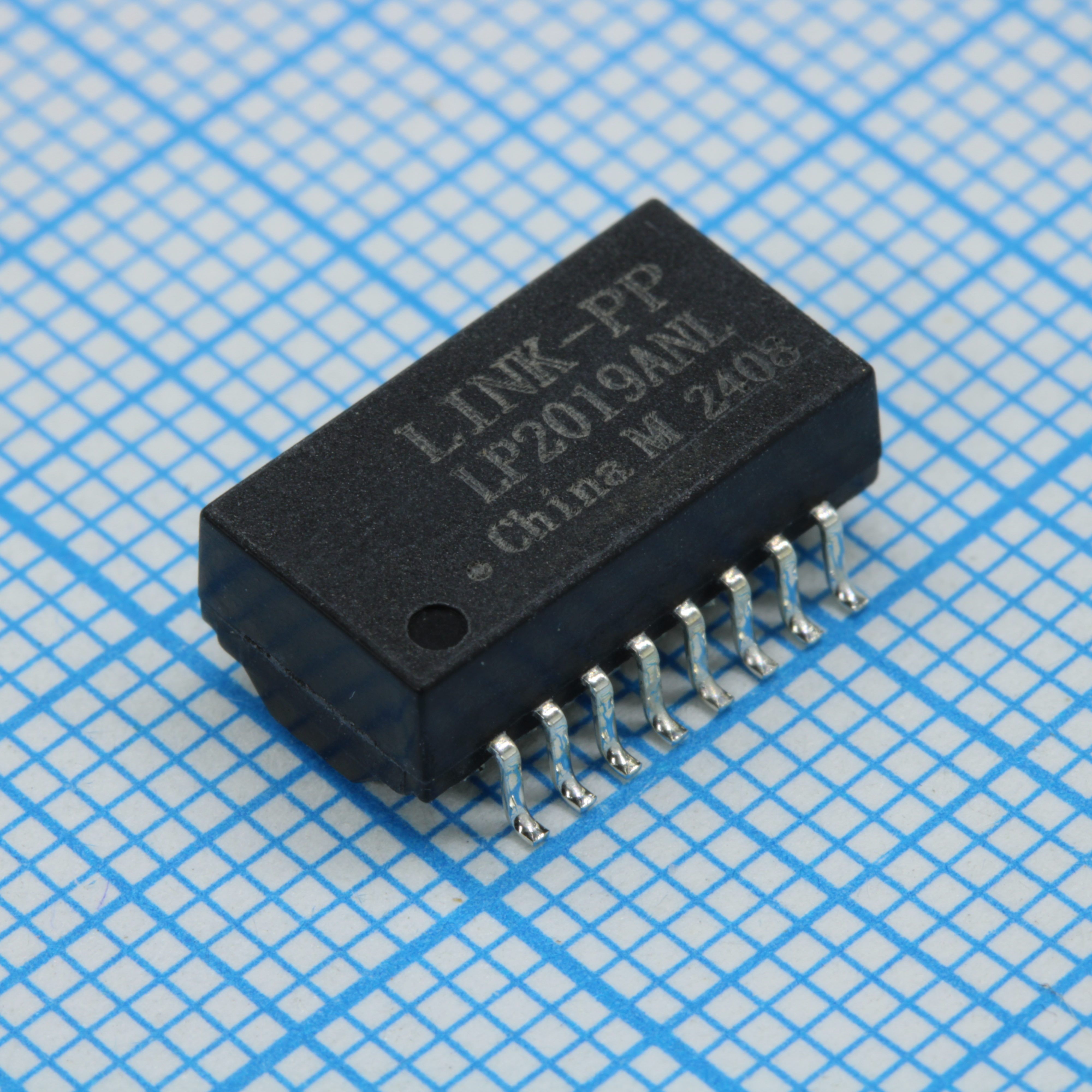

Трансформатор LP2019ANL
У поставщика
У поставщиков
1 070 шт.
Норм. уп.: 750
Цены поставщиков
Склад 13
В наличии:788 шт
Срок поставки: до недели
Норм. уп.: 750
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 71,61 |
| от 28 | 66,27 |
| от 56 | 61,90 |
| от 111 | 58,64 |
| от 222 | 56,20 |
Склад 39
В наличии:282 шт.
Срок поставки: до недели
Норм. уп.: 750
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,57 |
| от 70 | 53,72 |
| от 120 | 50,99 |
| от 190 | 48,82 |
| от 320 | 47,18 |
Описание
Трансформатор LP2019ANL производства Link-PP представляет собой компонент для поверхностного монтажа. Устройство предназначено для применения в импульсных источниках питания и цепях согласования сигналов. Модель отличается компактными размерами и подходит для использования в современной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| DCR | 0.9 OHM MAX |
| Cmrr | -40dB TYP (1-100MHz) |
| Dcmr | 30MHz: -42dB MIN; 60MHz: -36dB MIN; 100MHz: -33dB MIN |
| RoHS | 2011/65/EU |
| Корпус | 16P SMT |
| Тип монтажа | SMT |
| Crosstalk | -35dB MIN (0.1-100MHz) |
| Размеры | Шаг: 1.27mm Typ; Ширина: 7.15mm Max; Высота: 6.20mm Max; Длина: 12.70mm Max; Pad layout: 8.89mm Typ |
| Индуктивность | 350uH MIN (100KHz, 0.1V, 8mADC) |
| Описание | 10/100Base-TX VoIP Magnetics Modules & Power Over Ethernet (PoE) |
| Артикул | LP2019ANL |
| Return loss | 30-60MHz: -13dB MIN; 60-80MHz: -12dB MIN; 0.1-30MHz: -18dB MIN |
| Применение | SOHO (ADSL modems), LAN-on-Motherboard (LOM), hub and Switches, PoE |
| Вносимые потери | -1.0dB MAX (0.1-100MHz) |
| Turns ratio rx | 1CT:1CT |
| Turns ratio tx | 1CT:1CT |
| Напр. изоляции | 1500Vrms |
| Leakage inductance | 0.5uH MAX (100KHz, 0.1V) |
| Peak solder rating | 255±5℃ |
| Раб. температура | -40℃ to +85℃ |
| Poe current capability | 350mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Interwinding capacitance | 28pF MAX (100KHz, 0.1V) |
| Описание (англ.) | Through Hole-96P,28.9x28.2mm Pulse Transformers RoHS |
| Тип | transformer |
