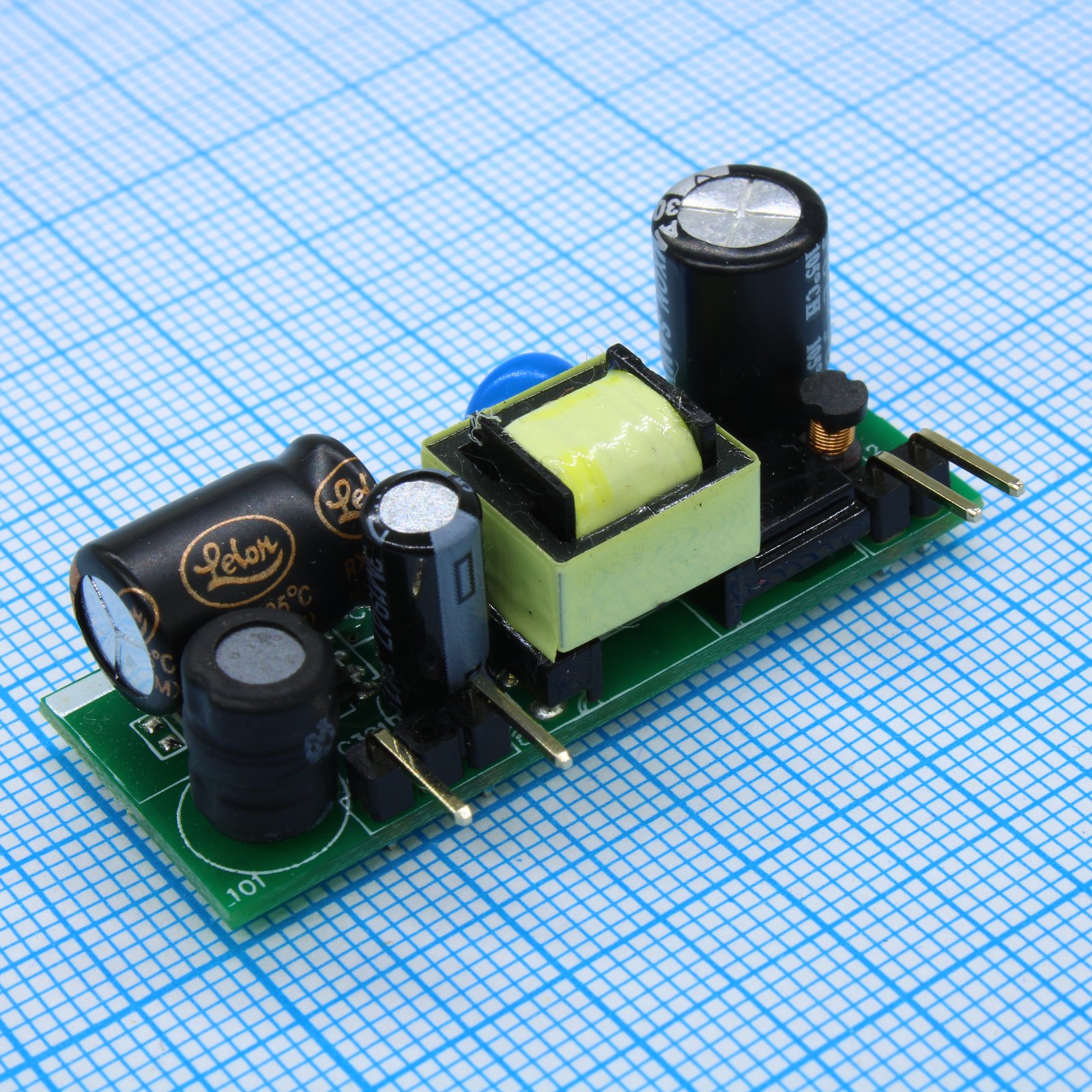

Преобразователь AC-DC открытого исполнения на печатную плату 5Вт вход 165...264В, выход 15В/0.33А -25°С...+70°С
У поставщика
ПроизводительMORNSUN
КатегорияИсточники напряжения
У поставщиков
56 шт.
Цены поставщиков
Склад 13
В наличии:56 шт
Срок поставки: до недели
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 259,84 |
| от 4 | 255,89 |
| от 7 | 250,64 |
| от 13 | 242,88 |
| от 26 | 230,48 |
Описание
Преобразователь AC-DC открытого исполнения от MORNSUN. Модель обеспечивает выходное напряжение 15 В при токе 0,33 А и мощности 5 Вт, работая от сети 165...264 В. Компактный корпус для монтажа на печатную плату, диапазон рабочих температур от -25°С до +70°С. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| Серия | LO05-12Bxx |
| Мощность | 5 Вт |
| Материал корпуса | Open frame |
| CS | IEC/EN61000-4-6 10Vr.m.s, Criteria A |
| RS | IEC/EN61000-4-3 10V/m, Criteria A (with recommended circuit) |
| EFT | IEC/EN61000-4-4 ±2KV, Criteria B (with recommended circuit) |
| ЭСР | IEC/EN61000-4-2 Contact ±6KV, Criteria B |
| MTBF | >300,000h (MIL-HDBK-217F@25°C) |
| RoHS | Да |
| Импульс | IEC/EN61000-4-5 line to line ±1KV, Criteria B (with recommended circuit) |
| Горячая замена | Unavailable |
| Тип монтажа | PCB mount |
| Гарантия | 2 years |
| Размеры | 42.00x16.00x17.00mm |
| Вес тип. | 9g |
| Описание | AC-DC Converter, 5W, open frame PCB mount |
| Артикул | LO05-12B15 |
| Минимальная нагрузка | 10% |
| Вых. мощность | 5W |
| Класс безопасности | CLASS II |
| Метод охлаждения | Free air convection |
| Вых. ток | 330mA |
| Напряжение, В | 15 |
| Ток утечки | 0.25mARMS typ at 240VAC/50Hz |
| Рег. линии | ±1.5% |
| Рег. нагрузки | ±3% (10%-100% load) |
| Recommended mov | S14K300 |
| Recommended tvs | SMBJ20A |
| Стандарт безопасности | IEC62368/UL62368/EN62368 |
| ЭМС излучение CE | CISPR32/EN55032 CLASS A (CLASS B with recommended circuit) |
| ЭМС излучение RE | CISPR32/EN55032 CLASS A (CLASS B with recommended circuit) |
| Реком. предохранитель | 1A/250V slow-blow |
| Описание | Power Supplies - Board Mount 5W 15V 0.33A Medical Open PS |
| Напр. изоляции | 3000VAC (input-output, 1min, leakage current <5mA) |
| Emc recommended cx | 0.1µF/275VAC |
| Emc recommended r0 | 33Ω/3W |
| Макс. емк. нагр. | 680µF |
| Emc recommended lcm | 10mH (FL2D-Z5-103) |
| Emc recommended mov | S14K300 |
| Макс. вх. частота | 60Hz |
| Мин. вх. частота | 47Hz |
| Emc recommended fuse | 2A/250V slow-blow |
| Макс. вх. напр. AC | 264VAC |
| Мин. вх. напр. AC | 165VAC |
| Макс. вх. напр. DC | 370VDC |
| Мин. вх. напр. DC | 230VDC |
| Макс. пульсации и шум | 150mV peak-to-peak (20MHz bandwidth) |
| Пульсации и шум тип. | 50mV peak-to-peak |
| Макс. влажн. хр. | 90%RH |
| КПД 230В тип. | 77% |
| Hold up time 165vac typ | 5ms |
| Время удержания 230В AC тип. | 10ms |
| Точность выходного напряжения | ±5% |
| Защита от перегрузки по току | 130%-300% Io, self-recovery |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Типовая частота переключения | 65kHz |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Штучный товар |
| Input current 165vac max | 125mA |
| Макс. входной ток 230 В AC | 80mA |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Inrush current 165vac typ | 13A |
| Типовой пусковой ток 230В | 15A |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -25°C |
| Manual welding temperature | 360±10°C, 3-5s |
| Power derating +50 to +70c | 3.0%/°C |
| Power derating -25 to -10c | 1.0%/°C |
| Wave soldering temperature | 260±5°C, 5-10s |
| Потр. в деж. макс. | 0.5W |
| Recommended input capacitor c1 | 120µF |
| Recommended external input fuse | 1A/250V slow-blow |
| Recommended output capacitor c2 | 120µF |
| Voltage dips short interruption | IEC/EN61000-4-11 0%, 70%, Criteria B |
| Ток, А | 0,33 |
