Преобразователь AC/DC 3 Вт, выход 15 В/0,2 А, вход 85-264 VAC, открытый на плату
У поставщика
ПроизводительMORNSUN
КатегорияИсточники напряжения
У поставщиков
20 шт.
Норм. уп.: 54
Цены поставщиков
Склад 39
В наличии:20 шт.
Срок поставки: до недели
Норм. уп.: 54
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 236,02 |
Описание

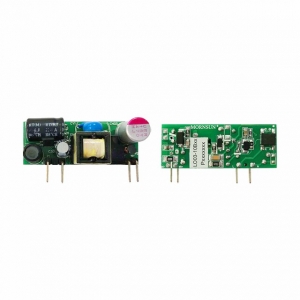

Преобразователь AC/DC MORNSUN LO03-10B15 мощностью 3 Вт выполнен в открытом исполнении для монтажа на плату. Модель обеспечивает стабилизированное выходное напряжение 15 В при токе до 0,2 А и рассчитана на универсальный вход 85-264 VAC. Компонент предназначен для встраиваемых решений в промышленной автоматике, системах управления и бытовой электронике, где требуется компактный и надёжный источник питания.
Технические характеристики
| Монтаж | Выводной |
| Материал корпуса | Module |
| MTBF | >300,000h |
| Тип | AC/DC Converter |
| Вес | 9g |
| Горячая замена | Unavailable |
| Min load | 10% |
| Размеры | 42.00x16.00x17.00mm |
| Помехоуст. CS | 10Vr.m.s (see Fig.2), Perf. Criteria A |
| Помехоуст. RS | 10V/m (see Fig.2), Perf. Criteria A |
| Артикул | LO03-10B15 |
| Макс. высота | 2000m |
| Помехоуст. EFT | ±2KV (see Fig.2), Perf. Criteria B |
| Устойчивость ESD | ±6KV (see Fig.2), Perf. Criteria B |
| Вых. мощность | 3W |
| Класс безопасности | CLASS II |
| Метод охлаждения | Free air convection |
| Тип. КПД | 78% |
| Помехоустойчивость импульсная | line to line ±1KV (see Fig.2), Perf. Criteria B |
| Вых. ток | 200mA |
| Вых. напряжение | 15V |
| Вх. частота | 47-60Hz |
| Рег. линии | ±1.5% |
| Рег. нагрузки | ±3% |
| Стандарт безопасности | UL/EN/IEC 62368 |
| Входное AC напряжение | 85-264VAC |
| Входное напряжение DC | 100-370VDC |
| Макс. пульс. шум | 150mV |
| Пульсации шум тип. | 80mV |
| Напр. изоляции | 3000VAC |
| Макс. емк. нагр. | 500µF |
| Темп. хранения | -25°C to +85°C |
| Макс. влажн. хр. | 90% RH |
| Immunity voltage dips | 0%, 70% (see Fig.2), Perf. Criteria B |
| Пусковой ток 115VAC | 10A |
| Пусковой ток 230VAC | 20A |
| Раб. температура | -25°C to +70°C |
| Тип. время удержания 115В | 5ms |
| Время удержания 230В AC тип. | 20ms |
| Точность выходного напряжения | ±5% |
| Защита от перегрузки по току | ≥130% Io, self-recovery |
| Снижение мощности при низкой температуре | 1%/°C from -25°C to -10°C |
| Recommended external c1 | 120µF ceramic |
| Recommended external c2 | 120µF electrolytic |
| Темп. коэф. | ±0.02%/°C |
| Emc emissions ce class a | CISPR32/EN55032 CLASS A |
| Emc emissions ce class b | CISPR32/EN55032 CLASS B (see Fig.2) |
| Emc emissions re class a | CISPR32/EN55032 CLASS A |
| Emc emissions re class b | CISPR32/EN55032 CLASS B (see Fig.2) |
| Input current 115vac typ | 0.09A |
| Input current 230vac typ | 0.055A |
| Снижение мощности при высокой температуре | 3%/°C from +50°C to +70°C |
| Power derating low input | 1.67%/VAC from 85VAC to 100VAC |
| Recommended external mov | S14K300 |
| Recommended external tvs | SMBJ20A |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Recommended external fuse | 1A/250V slow-blow |
| Leakage current 240vac max | 0.25mA RMS |
| Темп. волн. пайки | 260±5°C, 5-10s |
| Температура ручной пайки | 360±10°C, 3-5s |
| Потр. в деж. макс. | 0.5W |
