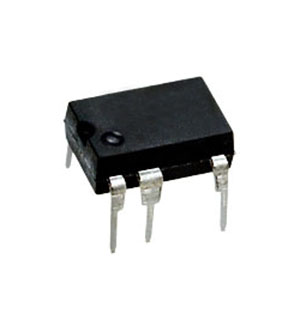

LNK626PG, AC-DC преобразователь 8.5Вт DIP-7
У поставщика
ПроизводительPower Intergration
У поставщиков
40 шт.
Норм. уп.: 10
Описание
LNK626PG — AC-DC преобразователь от Power Integrations для встраиваемых источников питания. Выполнен в выводном корпусе DIP-7, выдаёт до 8,5 Вт при питании 85–265 В AC и до 17 Вт в конфигурации open-frame. Встроенный силовой ключ на 725 В, выход 5 В с точностью ±5%, есть автоперезапуск и разброс частоты для снижения помех. Подходит для адаптеров, дежурных источников, бытовой техники и промышленных контроллеров.
Технические характеристики
| Корпус | DIP-8C (P package) |
| Топология | Flyback |
| Тип монтажа | THT |
| Коэфф. заполнения | 54% |
| Описание | AC-DC converter, 8.5W, DIP-7 |
| Артикул | LNK626PG |
| Применение | DVD/STB, Adapters, Standby and auxiliary supplies, Home appliances, white goods and consumer electronics, Industrial controls |
| Без галогенов | Да |
| Вых. мощность | Adapter 230VAC: 10.5W; Adapter 85 265VAC: 8.5W; Open frame 230VAC: 17W; Open frame 85 265VAC: 10W |
| Выводы корпуса | 8 |
| Тип монтажа | Through Hole |
| Мощность, Вт | 17 W |
| Ограничение тока | Internal threshold (I_LIMIT) |
| Корпус | 8-DIP (0.300", 7.62mm), 7 Leads |
| Вых. напряжение | 5V (typical) |
| Соотв. RoHS | Да |
| Защита от неисправностей | Current Limiting, Open Loop, Over Temperature, Short Circuit |
| Изоляция выхода | Isolated |
| Джиттер частоты | Да |
| Описание | AC/DC Converters 8.5 W (85-265 VAC) 7-Pin PDIP-C |
| Конфиг. выводов | Вывод 1: FB; Вывод 2: BP; Pin3: S; Контакт 4: S; Контакт 5: S; Контакт 6: S; Контакт 7: S; Pin8: D |
| Внутренний ключ | Да |
| Напряжение пробоя | 725V |
| Auto restart on time | 200ms |
| Drain voltage rating | 725V |
| Частота переключения | 100kHz |
| Рабочая температура | -40°C ~ 150°C (TJ) |
| Корпус по производителю | 8-PDIP-C |
| Auto restart duty cycle | ~8% |
| Internal supply voltage | 6V |
| Допуск вых. напр. | ±5% |
| Auto restart disable time | 2.5s |
| Feedback threshold voltage | V_FBth |
| Порог термоотключения | 142°C typical |
| Open loop auto restart time | ~90ms |
| Гистерезис тепловой защиты | 60°C |
| Темп. окр. среды | 50°C (for power ratings) |
