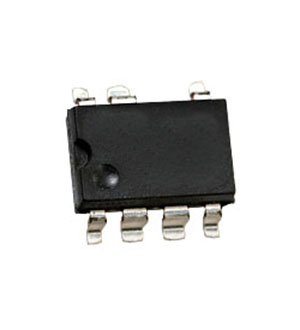

LNK616GG, преобразователь переменного тока в постоянный 85-265 VAC 5.5W
У поставщика
ПроизводительPower Intergration
У поставщиков
8 шт.
Норм. уп.: 10
Описание
AC-DC преобразователь LNK616GG от Power Integration из семейства LinkSwitch-II для адаптеров и зарядных устройств. Работает от сети 85–265 В переменного тока, выходная мощность до 5,5 Вт, встроенный MOSFET на 700 В. Выпускается в SMD-корпусе с 8 выводами, соответствует RoHS и не содержит галогенов. Применяется в маломощных блоках питания бытовой электроники и зарядных устройствах.
Технические характеристики
| Корпус | SMD-8C |
| Топология | Flyback |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Коэфф. заполнения | 55% |
| Соответствие | RoHS, Halogen free |
| Описание | Energy-Efficient, Accurate CV/CC Switcher for Adapters and Chargers |
| Артикул | LNK616GG |
| Тип монтажа | поверхностный монтаж |
| Мощность, Вт | 6.1 W |
| Корпус | 8-SMD (7 Leads), Gull Wing |
| Семейство продукта | LinkSwitch-II |
| Защита от неисправностей | Current Limiting, Open Loop, Over Temperature, Short Circuit |
| Изоляция выхода | Isolated |
| Описание | IC OFFLINE SWITCH FLYBACK 8SMD |
| Внутренний ключ | Да |
| Напряжение пробоя | 700V |
| Диап. вх. напр. | 85-265 VAC |
| Потребление без нагрузки | 30 mW |
| Auto restart on time | 450 ms |
| Output power adapter | 5.5 W |
| Power mosfet voltage | 700 V |
| Частота переключения | Up to 85kHz |
| Рабочая температура | -40°C ~ 150°C (TJ) |
| Auto restart off time | 2 s |
| Bypass supply voltage | 6 V |
| Корпус по производителю | SMD-8C |
| Макс. темп. окр. среды | 50 °C |
| Auto restart duty cycle | 18% |
| Output power open frame | 6.1 W |
| Макс. частота переключения | 85 kHz |
| Макс. темп. перехода | 100 °C |
| Допуск выходного тока | ±10% |
| Допуск вых. напр. | ±5% |
| Порог термоотключения | 142 °C |
| Open loop auto restart time | 90 ms |
| Диап. раб. темп. | -40 °C to +150 °C |
| Гистерезис тепловой защиты | 60 °C |
| Feedback pin current threshold | 120 mA |
| Feedback pin voltage threshold | 0.7 V |
