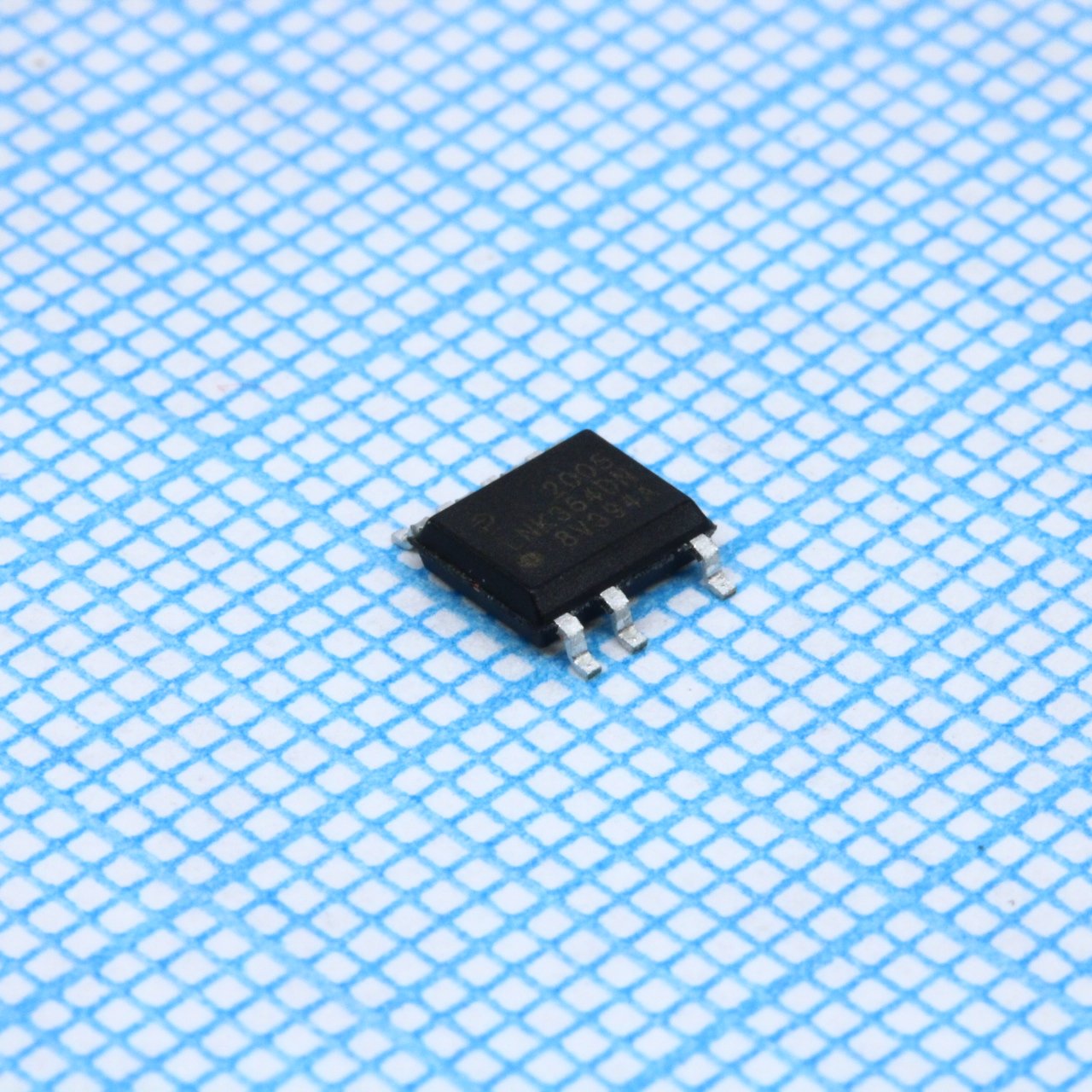

Автономный ключ высоковольтный 8SOIC
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
552 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:552 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,81 |
| от 36 | 56,02 |
| от 72 | 52,10 |
| от 144 | 49,15 |
| от 287 | 46,95 |
Описание
Автономный высоковольтный ключ от PWR в корпусе SO-8C. Работает от сети напрямую (Off-Line Switcher) со встроенным MOSFET на 700 В, частота преобразования 132 кГц. Выдерживает нагрузку до 9 Вт и температуры от -40 до +150 °C. Подходит для блоков питания в бытовой электронике и промышленной автоматике.
Технические характеристики
| Контактов | 8 |
| Семейство | LinkSwitch-XT |
| Корпус | SO-8C |
| Creepage | HV creepage requirements met between DRAIN and all other pins |
| Тип монтажа | SMD |
| Описание | Energy Efficient, Low Power Off-Line Switcher IC |
| Артикул | LNK364DN-TL |
| Bypass voltage | 5.8V |
| Блокировочный конд. | 0.1uF |
| Frequency jitter | 9kHz |
| Drain voltage max | 700V |
| Диап. вх. напр. | 85-265VAC |
| Operating temp ambient | 50C |
| Auto restart reset time | 40ms |
| Bypass max bias current | 1mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input voltage range high | 230VAC +/-15% |
| Auto restart disable time | 800ms |
| Feedback current threshold | 49uA |
| Feedback threshold voltage | 1.63V |
| No load consumption 265vac | <300mW |
| Thermal shutdown threshold | 142C |
| Output power 230vac adapter | 5.5W |
| Гистерезис тепловой защиты | 75C |
| Auto restart power reduction | 95% |
| Частота генератора тип. | 132kHz |
| Описание (англ.) | Off-Line Switcher, 700V MOSFET, 9W, 132kHz |
| Bypass undervoltage threshold | 4.8V |
| No load consumption with bias | <50mW |
| Output power 230vac open frame | 9W |
| Output power 85 265vac adapter | 4W |
| Frequency jitter modulation rate | 1.5kHz |
| Output power 85 265vac open frame | 6W |
| Рабочая температура | -40В°C ~ 150В°C |
| Тип | LNK364DN-TL |
