Энергоэффективный ключ для простых зарядных устройств и адаптеров 225мА/360мА
У поставщика
ПроизводительPWR
КатегорияМикросхемы зарядных устройств
У поставщиков
2 282 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт78,44 ₽
Сумма784,40 ₽
+ доплата 490,00 ₽
В наличии2 282 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 46 — 73,22 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 784,40 ₽. До заказа без доплаты не хватает 16 515,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 784,40 ₽
Описание

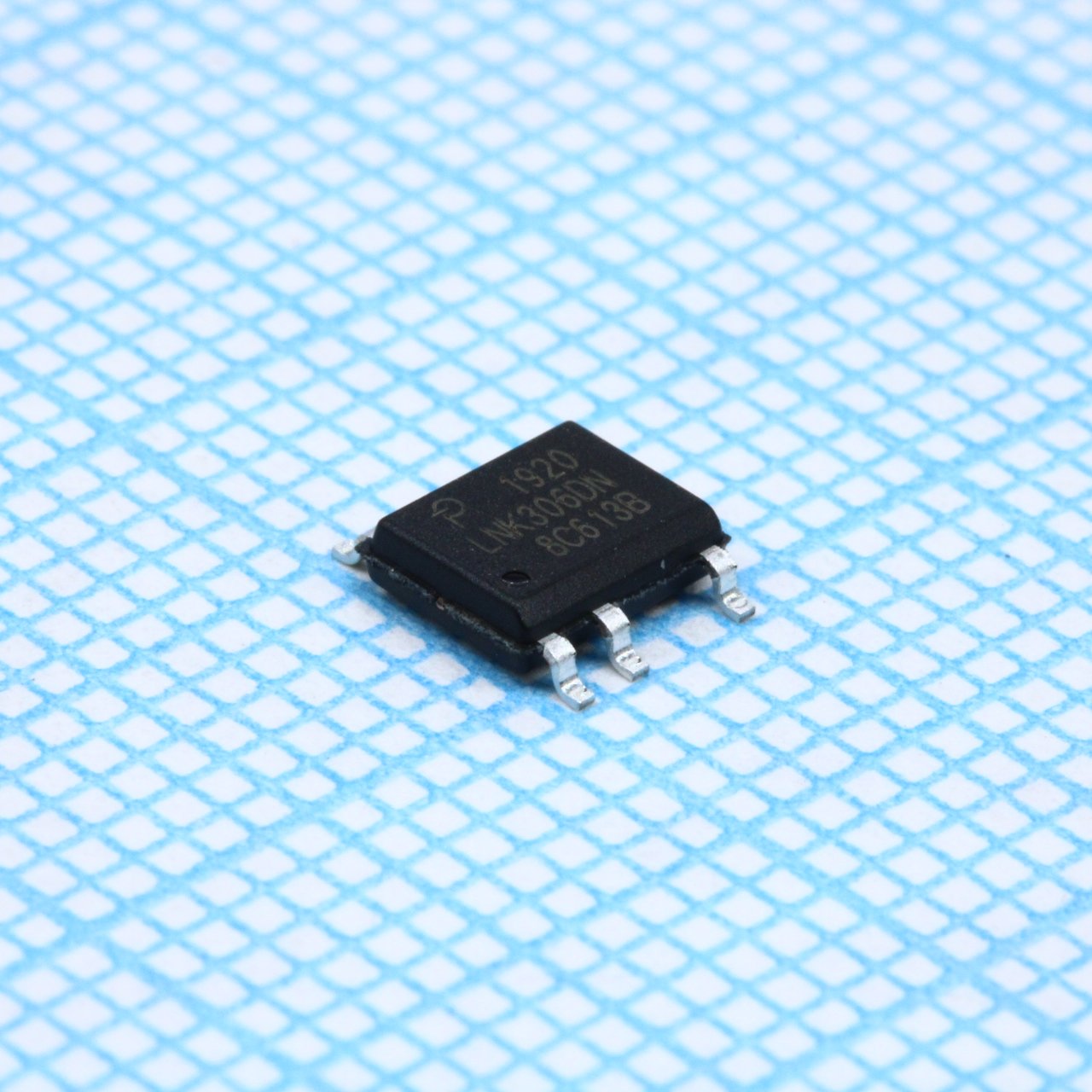

Микросхема LNK306DN-TL от PWR — энергоэффективный ключ для простых источников питания. Работает в режимах MDCM (225 мА) и CCM (360 мА), выпускается в компактном корпусе SO-8C. Подходит для зарядных устройств и адаптеров бытовой электроники.
Технические характеристики
| Семейство | LinkSwitch-TN |
| Корпус | SO-8C |
| Тип монтажа | SMD |
| Топология | buck, buck-boost, flyback |
| Описание | Energy-efficient off-line switcher IC |
| Артикул | LNK306DN-TL |
| Выводы корпуса | 8 |
| Control scheme | On/Off |
| Блокировочный конд. | 0.1µF |
| Output current ccm | 360mA |
| Диап. вх. напр. | 85VAC to 265VAC |
| Output current mdcm | 225mA |
| Частота перекл. | 66kHz |
| Напряжение вывода обратной связи | 1.65V |
| Рекомендуемый дроссель | 1mH (for up to 120mA output current) |
| Auto restart protection | Да |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Bypass regulator voltage | 5.8V |
| Mosfet breakdown voltage | 700V |
| Потр. без нагр. | Self powered buck 115VAC: 50mW; Self powered buck 230VAC: 80mW; Flyback external bias 115VAC: 7mW; Flyback external bias 230VAC: 12mW |
| Feedback threshold current | 49µA |
| Гистерезис тепловой защиты | 75°C |
| Ограничение тока по циклам | Да |
| Описание (англ.) | LinkSwitch-TN 225 mA (MDCM) 360 mA (CCM) |
| Bypass pin shunt clamp voltage | 6.3V |
| Frequency jitter emi reduction | 10dB |
| Thermal shutdown threshold min | 135°C |
| Thermal shutdown threshold typ | 142°C |
| Bypass pin undervoltage threshold | 4.85V |
