Энергоэффективный ключ для простых зарядных устройств и адаптеров
У поставщика
ПроизводительPWR
КатегорияМикросхемы зарядных устройств
У поставщиков
236 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт77,61 ₽
Сумма776,10 ₽
+ доплата 490,00 ₽
В наличии236 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 18 — 75,38 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 776,10 ₽. До заказа без доплаты не хватает 16 523,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 776,10 ₽
Описание

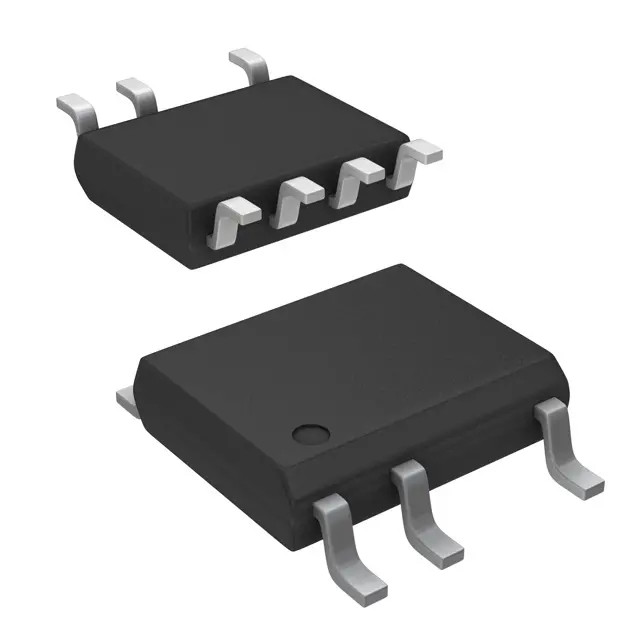

Микросхема LNK305DN-TL от PWR — энергоэффективный ключ для недорогих зарядных устройств и адаптеров. Выполнена в компактном корпусе SO-8C, поставляется на ленте в катушке. Поддерживает режимы постоянного напряжения и тока (CV/CC). Применяется в простых блоках питания и зарядных устройствах бытовой электроники.
Технические характеристики
| Семейство | LinkSwitch-TN |
| Корпус | SO-8C |
| Тип монтажа | SMD |
| Topologies | buck, buck-boost, flyback |
| Описание | Energy-efficient off-line switcher IC for buck, buck-boost and flyback topologies |
| Артикул | LNK305DN-TL |
| Применение | appliances, timers, LED drivers, industrial controls |
| Автоперезапуск | Да |
| Ограничение тока | cycle-by-cycle |
| Bypass voltage | 5.8V |
| Блокировочный конд. | 0.1uF |
| Джиттер частоты | Да |
| Напряжение пробоя | 700V |
| Диап. вх. напр. | 85-265VAC |
| Частота перекл. | 66kHz |
| Напряжение вывода обратной связи | 1.65V |
| Thermal shutdown min | 135°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| No load power buck 115vac | 50mW |
| No load power buck 230vac | 80mW |
| Output current ccm 230vac | 280mA |
| Bypass shunt clamp voltage | 6.3V |
| Output current mdcm 230vac | 175mA |
| Порог термоотключения | 142°C |
| Гистерезис тепловой защиты | 75°C |
| No load power flyback 115vac | 7mW |
| No load power flyback 230vac | 12mW |
| Output current ccm 85 265vac | 280mA |
| Описание (англ.) | Energy Efficient, CV/CC Switcher for Very Low Cost Chargers and Adapters |
| Bypass undervoltage threshold | 4.85V |
| Output current mdcm 85 265vac | 175mA |
| Feedback pin current threshold | 49uA |
