Энергоэффективный ключ для простых зарядных устройств и адаптеров
У поставщика
ПроизводительPWR
КатегорияМикросхемы зарядных устройств
У поставщиков
371 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт53,19 ₽
Сумма797,85 ₽
+ доплата 490,00 ₽
В наличии371 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 26 — 51,39 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 797,85 ₽. До заказа без доплаты не хватает 16 502,15 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 797,85 ₽
Описание

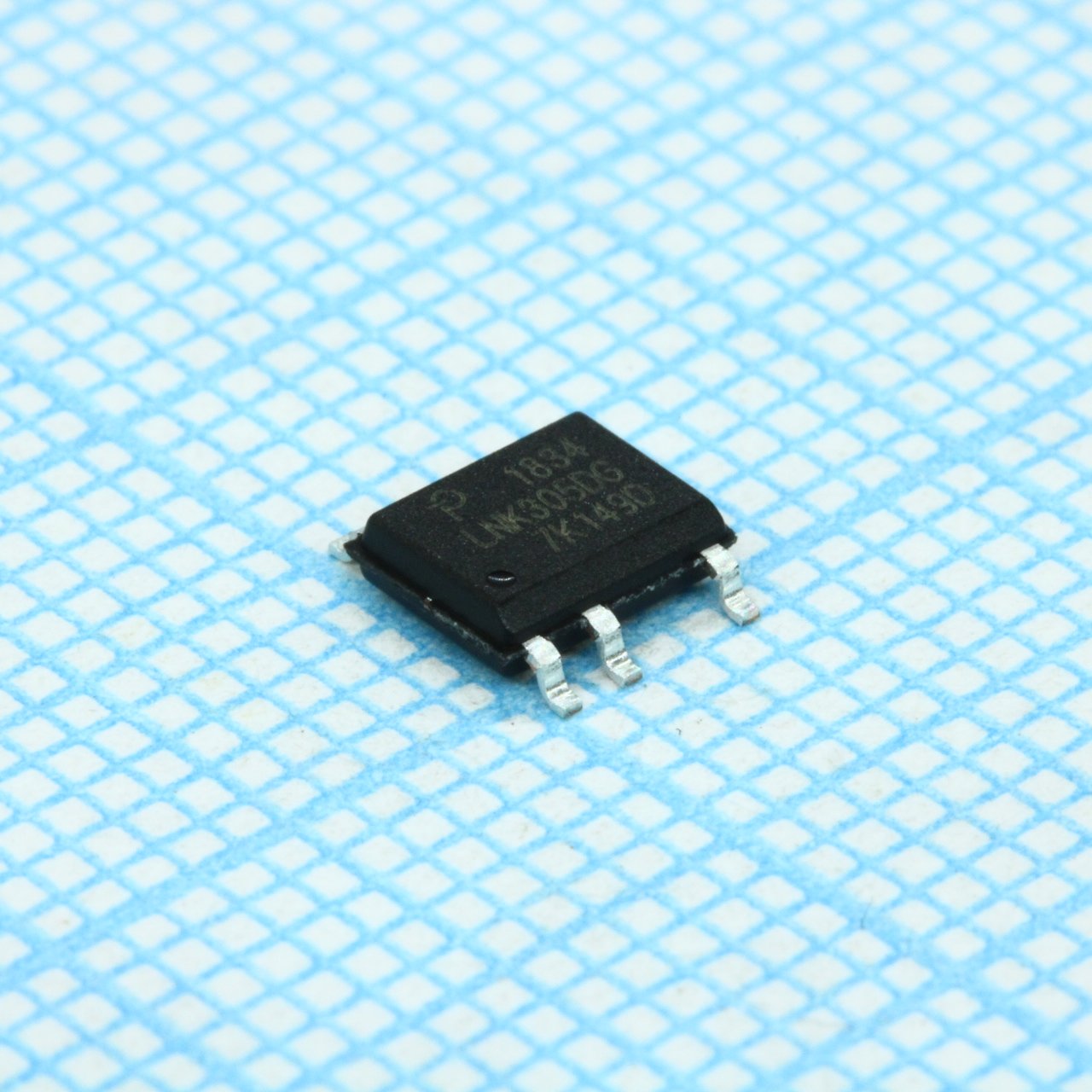

Микросхема LNK305DG-TL от PWR — энергоэффективный ключ для простых зарядных устройств и адаптеров. Выполнена в компактном корпусе SO-8C, поставляется на ленте в катушке. Подходит для недорогих блоков питания и зарядок бытовой электроники.
Технические характеристики
| Семейство | LinkSwitch-TN |
| Корпус | SO-8C |
| Тип монтажа | SMD |
| Eco smart | Да |
| Кол-во выводов | 8 |
| Topologies | buck, buck-boost, flyback |
| Описание | Energy efficient off-line switcher IC for simple chargers and adapters |
| Артикул | LNK305DG-TL |
| Emi reduction | ~10dB via frequency jittering |
| Блокировочный конд. | 0.1uF |
| Output current ccm | 280mA |
| Output current dcm | 175mA |
| Диап. вх. напр. | 85VAC to 265VAC |
| Защита | auto-restart for short-circuit and open loop, cycle-by-cycle current limit, thermal overload |
| Частота перекл. | 66kHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Feedback threshold current | 49uA |
| Порог термоотключения | 142°C typical, 135°C minimum |
| Гистерезис тепловой защиты | 75°C |
| Bypass pin regulator voltage | 5.8V |
| Описание (англ.) | Energy Efficient, CV/CC Switcher for Very Low Cost Chargers and Adapters |
| Bypass pin shunt clamp voltage | 6.3V |
| Напряжение пробоя сток-исток | 700V |
| Bypass pin undervoltage threshold | 4.85V |
| No load power consumption self powered buck | 50mW at 115VAC, 80mW at 230VAC |
| No load power consumption flyback external bias | 7mW at 115VAC, 12mW at 230VAC |
