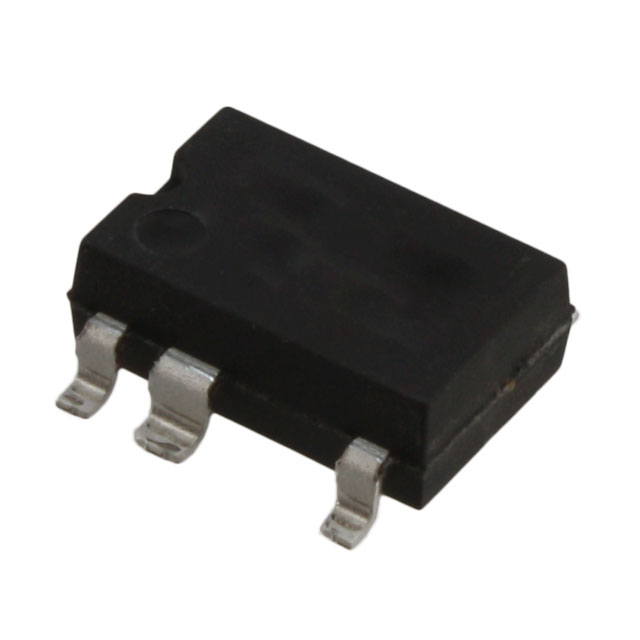

Микросхема LNK304GN-TL
У поставщика
У поставщиков
630 шт.
Норм. уп.: 10
Цены поставщиков
Склад 15
В наличии:630 шт
Срок поставки: до 10 дн.
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 75,05 |
Описание
Микросхема LNK304GN-TL от Power Integrations — это компактный AC/DC-преобразователь в корпусе SMD-8B. Работает от сети 85–265 В, выдерживает напряжение до 700 В и обеспечивает выходной ток до 170 мА. Поддерживает топологии buck, buck-boost и flyback, имеет низкое энергопотребление в режиме холостого хода. Применяется в блоках питания для бытовой электроники и промышленной автоматики.
Технические характеристики
| Корпус | SMD-8B |
| Тип монтажа | SMD |
| Артикул | LNK304GN-TL |
| Auto restart | Да |
| Тип упаковки | SMD-8B |
| Блокировочный конд. | 0.1 µF |
| Frequency jitter | Да |
| Topology support | buck, buck-boost, flyback |
| Напряжение пробоя | 700 V |
| Output current ccm | 170 mA |
| Диап. вх. напр. | 85-265 VAC |
| Output current mdcm | 120 mA |
| Частота перекл. | 66 kHz |
| Topologies supported | buck, buck-boost, flyback |
| Output current max ccm | 170 mA |
| Auto restart protection | Да |
| Output current max mdcm | 120 mA |
| Потр. без нагр. | 50 mW at 115VAC, 80 mW at 230VAC (self-powered buck) |
| Гистерезис тепловой защиты | 75 °C |
| Thermal shutdown temperature min | 135 °C |
| Thermal shutdown temperature typical | 142 °C |
