Описание

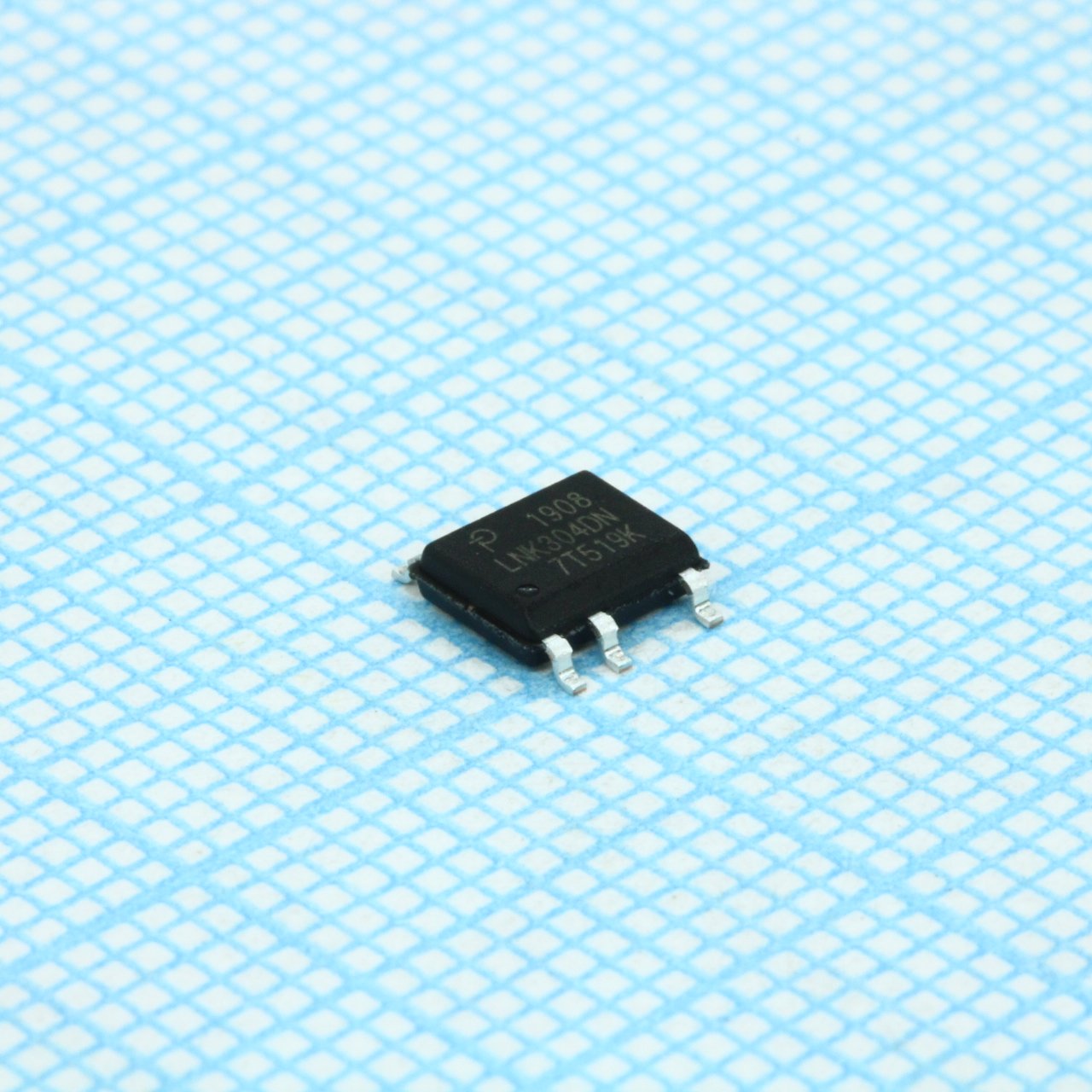

Микросхема LNK304DN-TL от PWR — это ключевой драйвер LinkSwitch-TN в корпусе SO-8. Работает при токе до 120 мА в режиме MDCM и до 170 мА в режиме CCM, выдерживая температуру от -40°C до 150°C. Подходит для компактных блоков питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Семейство | LinkSwitch-TN |
| Корпус | SO-8C |
| Inductor | 1mH |
| Тип монтажа | SMD |
| Упаковка | лента и катушка |
| Соответствие | CEC, Energy Star, EU requirements |
| Регулирование | line and load |
| Topologies | buck, buck-boost, flyback |
| Описание | Lowest Component Count, Energy-Efficient Off-Line Switcher IC |
| Артикул | LNK304DN-TL |
| Применение | appliances, timers, LED drivers, industrial controls |
| Автоперезапуск | Да |
| Ограничение тока | cycle-by-cycle |
| Emi reduction | ~10dB |
| Bypass voltage | 5.8V |
| Блокировочный конд. | 0.1µF |
| Напряжение обратной связи | 1.65V |
| Джиттер частоты | Да |
| Тепловая защита | 142°C |
| Напряжение пробоя | 700V |
| Bypass shunt clamp | 6.3V |
| Bypass undervoltage | 4.85V |
| Диап. вх. напр. | 85-265VAC |
| Частота перекл. | 66kHz |
| Thermal shutdown min | 135°C |
| Input voltage range 230 | 230VAC ±15% |
| Тип упаковки | Лента и катушка (лента в катушке) |
| No load power buck 115vac | 50mW |
| No load power buck 230vac | 80mW |
| Output current ccm 230vac | 170mA |
| Feedback current threshold | 49mA |
| Output current mdcm 230vac | 120mA |
| Гистерезис тепловой защиты | 75°C |
| No load power flyback 115vac | 7mW |
| No load power flyback 230vac | 12mW |
| Output current ccm 85 265vac | 170mA |
| Описание (англ.) | LinkSwitch-TN 120 mA (MDCM) 170 mA (CCM) SO-8 T&R |
| Output current mdcm 85 265vac | 120mA |
| Рабочая температура | -40°C ~ 150°C |
