AC-DC преобразователь напряжения 63мА (MDCM) 80мА (CCM)
У поставщика
ПроизводительPWR
У поставщиков
260 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт80,99 ₽
Сумма809,90 ₽
+ доплата 490,00 ₽
В наличии260 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 27 — 75,01 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 809,90 ₽. До заказа без доплаты не хватает 16 490,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 809,90 ₽
Описание

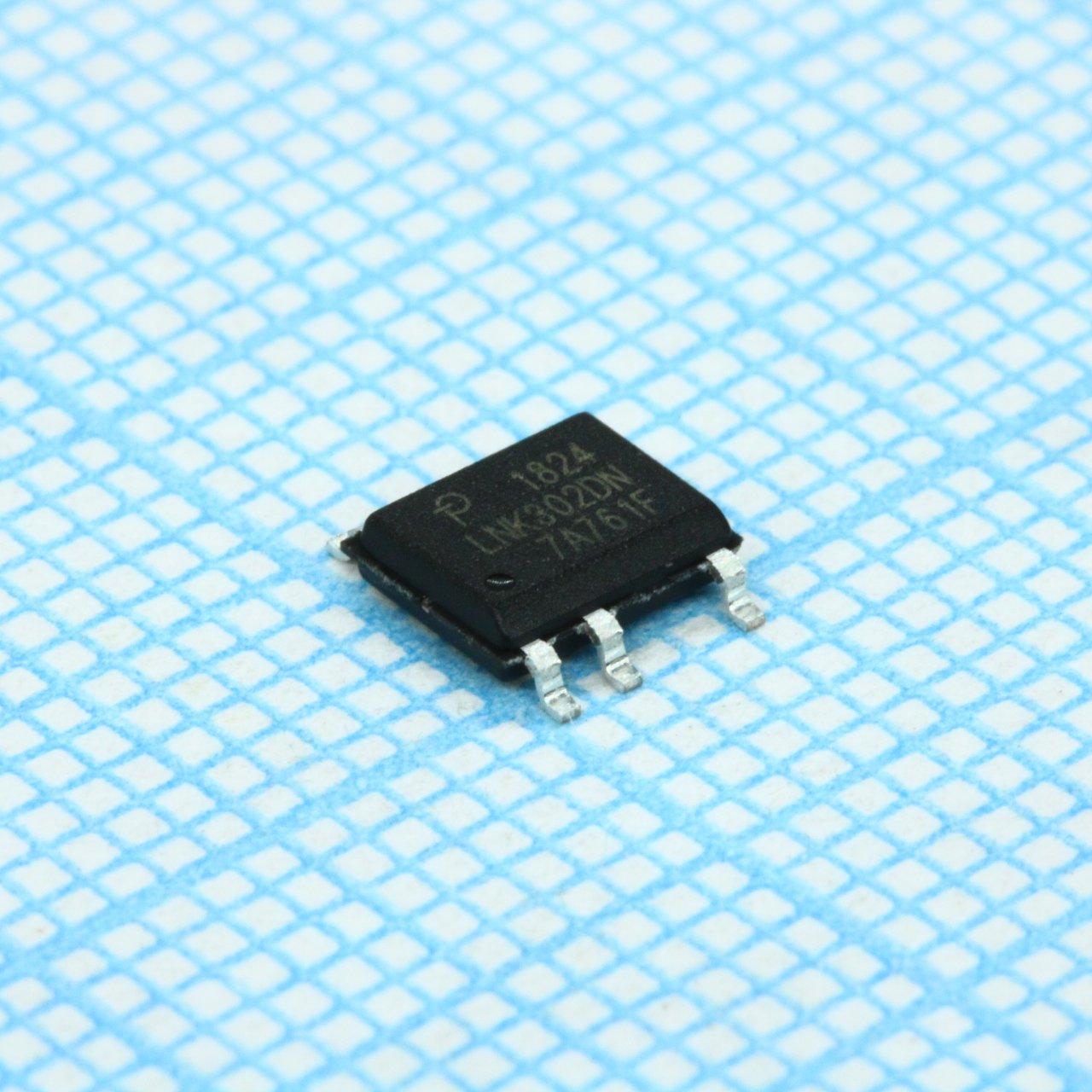

Микросхема AC-DC преобразователя напряжения от PWR. Работает в режимах MDCM (63 мА) и CCM (80 мА), выполнена в компактном корпусе SO-8C. Диапазон рабочих температур составляет от -40°C до 150°C. Подходит для блоков питания в бытовой электронике и маломощных зарядных устройствах.
Технические характеристики
| Семейство | LinkSwitch-TN |
| Корпус | SO-8C |
| Inductor | 1mH |
| Тип монтажа | SMD |
| Topologies | buck, buck-boost, flyback |
| Описание | Lowest Component Count, Energy-Efficient Off-Line Switcher IC |
| Артикул | LNK302DN-TL |
| Автоперезапуск | Да |
| Ограничение тока | Да |
| Bypass voltage | 5.8V |
| Блокировочный конд. | 0.1uF |
| Напряжение обратной связи | 1.65V |
| Тепловая защита | 142°C |
| Напряжение пробоя | 700V |
| Bypass shunt clamp | 6.3V |
| Макс. вых. ток | 360mA |
| Тепловая защита | Да |
| Bypass undervoltage | 4.85V |
| Frequency jittering | Да |
| Диап. вх. напр. | 85-265VAC |
| Частота перекл. | 66kHz |
| Open loop protection | Да |
| Thermal shutdown min | 135°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Защита от КЗ | Да |
| No load power 115vac buck | 50mW |
| No load power 230vac buck | 80mW |
| Output current ccm 230vac | 80mA |
| Feedback current threshold | 49uA |
| Input voltage range 230vac | 230VAC ±15% |
| Output current mdcm 230vac | 63mA |
| Гистерезис тепловой защиты | 75°C |
| No load power 115vac flyback | 7mW |
| No load power 230vac flyback | 12mW |
| Output current ccm 85 265vac | 80mA |
| Описание (англ.) | 63 mA (MDCM) 80 mA (CCM) |
| Output current mdcm 85 265vac | 63mA |
| Рабочая температура | -40В°C ~ 150В°C |
