Автономный ключ с защитой по току 8SOP
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
1 000 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 57,97 |
| от 36 | 53,41 |
| от 72 | 49,66 |
| от 144 | 46,86 |
| от 287 | 44,76 |
Описание

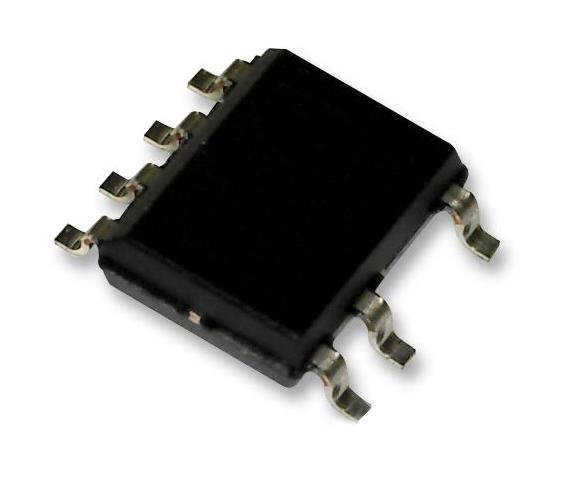

Автономный ключ с защитой по току LNK302DG-TL от PWR. Работает в диапазоне температур от -40°C до 150°C, выпускается в компактном корпусе SO-8C. Предназначен для применения в импульсных источниках питания и бытовой электронике.
Технические характеристики
| Контактов | DRAIN, BYPASS, FEEDBACK, SOURCE |
| Тип | off-line switcher IC |
| Корпус | SO-8C |
| Тип монтажа | SMD |
| Топология | buck, buck-boost, flyback |
| Кол-во выводов | 8 |
| Применение | appliances, timers, LED drivers, industrial controls |
| Артикул | LNK302DG-TL |
| Корпус | SO-8C |
| Ограничение тока | cycle-by-cycle |
| Блокировочный конд. | 0.1µF |
| Frequency jitter | Да |
| Размеры упаковки | не указано |
| Тепловой гистерезис | 75°C |
| Защита | output short-circuit, open loop, thermal overload |
| Shunt clamp voltage | 6.3V |
| Частота перекл. | 66kHz |
| Диапазон входного AC | 85VAC to 265VAC |
| Output current max ccm | 80mA |
| Output current max mdcm | 63mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Thermal shutdown typical | 142°C |
| Internal regulator voltage | 5.8V |
| Диап. раб. темп. | не указано |
| Описание (англ.) | OFFLINE SWIT OCP 8SOP |
| Напряжение пробоя сток-исток | 700V |
| Thermal shutdown temperature min | 135°C |
| Bypass pin undervoltage threshold | 4.85V |
| Рабочая температура | -40°C ~ 150°C |
| Standby power self powered buck 115vac | 50mW |
| Standby power self powered buck 230vac | 80mW |
