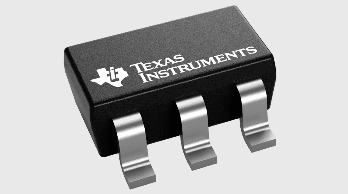

Линейный регулятор LMR62421XMFE/NOPB
У поставщика
У поставщиков
65 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 38,51 |
| от 20 | 37,43 |
| от 40 | 36,35 |
| от 80 | 35,55 |
Цены поставщиков
РадиоЧип
В наличии:65 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 38,51 |
| от 20 | 37,43 |
| от 40 | 36,35 |
| от 80 | 35,55 |
Описание
Линейный регулятор LMR62421XMFE/NOPB от Texas Instruments выполнен в компактных корпусах SOT-23 и WSON для поверхностного монтажа. Работает при входном напряжении от 2,7 до 5,5 В, обеспечивает выходное напряжение до 24 В и выдерживает ток до 2,1 А. Оснащён функцией плавного пуска (4 мс) и низким током утечки в режиме отключения. Подходит для портативной и промышленной электроники, где требуется стабилизированное питание.
Технические характеристики
| Тип монтажа | SMD |
| Выводы корпуса | 5, 6 |
| Тип упаковки | SOT-23, WSON |
| Время мягкого пуска | 4ms |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.7V |
| Enable pin current | 100nA |
| Макс. коэффициент заполнения | 96% |
| Minimum duty cycle | 5% |
| Макс. выходное напряжение | 24V |
| Частота перекл. | 1.6MHz |
| Feedback voltage max | 1.280V |
| Feedback voltage min | 1.230V |
| Feedback voltage typ | 1.255V |
| Switch current limit | 2.1A |
| Esd susceptibility hbm | 2kV |
| Switch leakage current | 1.0µA |
| Package dimensions wson | 3x3x0.8mm |
| Package dimensions sot23 | 2.92x2.84x1mm |
| Ток покоя в выключенном состоянии | 80nA |
| Feedback input bias current | 0.1µA |
| Quiescent current switching | 7.0mA |
| Гистерезис тепловой защиты | 10°C |
| Undervoltage lockout rising | 2.3V |
| Enable threshold voltage max | 1.8V |
| Enable threshold voltage min | 0.4V |
| Темп. тепловой защиты | 160°C |
| Undervoltage lockout falling | 1.7V |
| Темп. хр. макс. | 150°C |
| Темп. хр. мин. | -65°C |
| Switch on resistance max wson | 350mΩ |
| Switch on resistance typ wson | 190mΩ |
| Junction temperature range max | 125°C |
| Junction temperature range min | -40°C |
| Switch on resistance max sot23 | 330mΩ |
| Switch on resistance typ sot23 | 170mΩ |
| Junction to case thermal resistance wson | 18°C/W |
| Junction to case thermal resistance sot23 | 60°C/W |
| Junction to ambient thermal resistance wson | 80°C/W |
| Junction to ambient thermal resistance sot23 | 118°C/W |
