Операционный усилитель аудио 6.25МГц
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
408 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:408 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 132,54 |
| от 18 | 123,52 |
| от 35 | 116,17 |
| от 70 | 110,69 |
| от 139 | 106,61 |
Описание

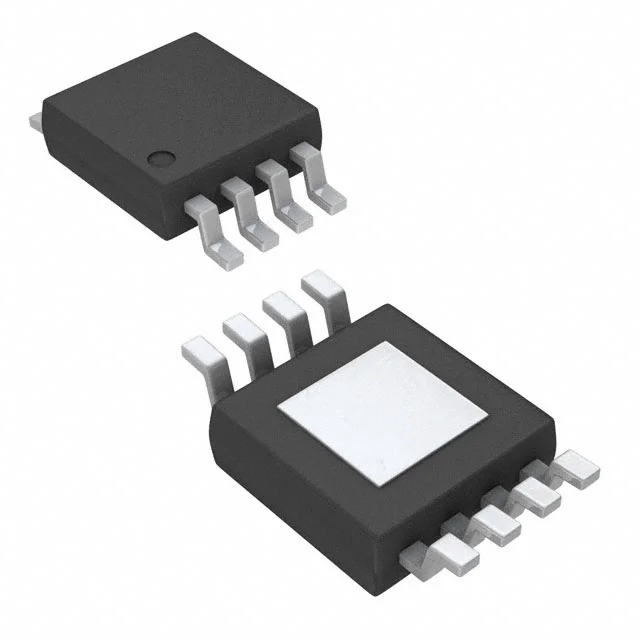

Операционный усилитель от Texas Instruments для аудиоприменений. Работает в диапазоне температур от -40°C до 85°C, частота 6.25 МГц, корпус 8-MiniSOIC с теплоотводом. Подходит для профессиональной аудиотехники и звукового оборудования.
Технические характеристики
| Корпус | VSSOP-8 with exposed pad (DGN0008A) |
| Тип монтажа | SMD |
| Описание | High Current, Low Distortion, Rail-to-Rail Output Audio Operational Amplifier |
| Тип выхода | rail-to-rail |
| Артикул | LME49726MY/NOPB |
| Производитель | Texas Instruments |
| Slew rate min | 2.5V/μs |
| Slew rate typ | 3.7V/μs |
| Unity gain stable | Да |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Абс. макс. импульсное входное напряжение, В | VSS-0.7V to VDD+0.7V |
| Output current max 5v | 350mA |
| Channel isolation 1khz | 94dB |
| Тип. входной ток смещения | 0.2pA |
| Output current max 2 5v | 160mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. напряжение смещения | 2.25mV |
| Тип. напряжение смещения вх. | 0.5mV |
| Макс. темп. перехода | 150°C |
| Open loop gain 10kohm min | 100dB |
| Open loop gain 10kohm typ | 120dB |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Settling time 0 1 percent | 800ns |
| Gain bandwidth product min | 5.0MHz |
| Gain bandwidth product typ | 6.25MHz |
| Input offset voltage drift | 1.2μV/°C |
| Settling time 0 001 percent | 1.2μs |
| Описание (англ.) | OPAMP AUDIO 6.25MHZ 8MINISOIC |
| КСС мин. | 80dB |
| Common mode rejection ratio typ | 95dB |
| Input common mode voltage range | VSS+0.1V to VDD-1.6V |
| Защита от КЗ выхода | continuous |
| Output voltage swing 16ohm rail | VDD-0.33V to VSS+0.33V |
| Output voltage swing 2kohm rail | VDD-0.004V to VSS+0.004V |
| Power supply rejection ratio min | 85dB |
| Power supply rejection ratio typ | 104dB |
| Рабочая температура | -40°C ~ 85°C |
| Quiescent current per amplifier 5v max | 1.1mA |
| Quiescent current per amplifier 5v typ | 0.7mA |
| Термосопротивление переход-среда | 72°C/W |
| Quiescent current per amplifier 2 5v max | 1.0mA |
| Quiescent current per amplifier 2 5v typ | 0.64mA |
| Equivalent input noise voltage density 10khz | 8.3nV/√Hz (typ) |
| Total harmonic distortion plus noise 1khz 10kohm 3 5vpp 5v | 0.00008% (typ) |
| Total harmonic distortion plus noise 1khz 10kohm 1 5vpp 2 5v | 0.00002% (typ) |
