Документация
Операционный усилитель, 15 МГц
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
10 335 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:7 335 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,13 |
| от 78 | 25,46 |
| от 156 | 23,25 |
| от 311 | 21,57 |
| от 622 | 20,33 |
Склад 12
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1700 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,95 |
| от 100 | 19,56 |
| от 1 000 | 16,25 |
Описание

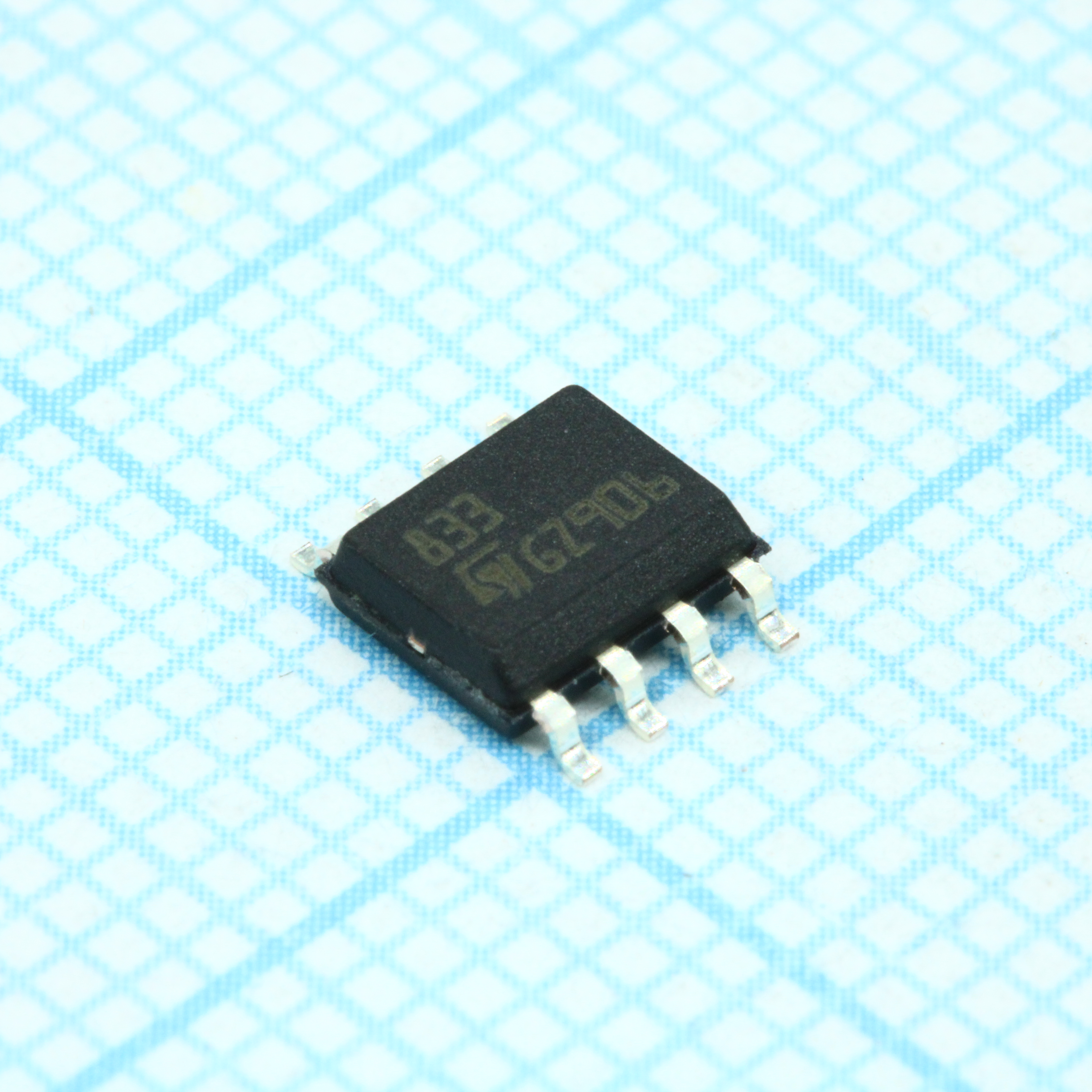

Операционный усилитель LM833DT от STMicroelectronics — это сдвоенный аудиоусилитель с полосой пропускания 15 МГц. Компонент выпускается в компактном корпусе SOIC-8 и рассчитан на рабочий диапазон температур от -40°C до +105°C. Подходит для аудиотехники, звуковых трактов и промышленной автоматики.
Технические характеристики
| Тип | Low noise dual operational amplifier |
| Шаг | 1.27 mm |
| ESD (мм) | 200 V |
| ESD CDM | 1.5 kV |
| ЭСР HBM | 2 kV |
| Маркировка | 833 |
| Упаковка | Tape & reel |
| Тип монтажа | SMD |
| Скорость нарастания | 5 V/µs min, 7 V/µs typ |
| Применение | Audio systems, preamplification, filtering |
| Тип упаковки | SO-8 |
| Phase margin | 60 degrees |
| Корпус | SOIC-8 |
| Ток питания | 4 mA typ, 8 mA max |
| Макс. вх. напр. | ±15V |
| Channel separation | 120 dB |
| Входной ток смещения | 300 nA typ, 1000 nA max |
| Размеры упаковки | 4.9 mm x 3.9 mm x 1.75 mm (max) |
| Full power bandwidth | 120 kHz |
| Вх. ток смещ. | 25 nA typ, 200 nA max |
| Вх. напр. смещ. | 0.3 mV typ, 5 mV max |
| Number of amplifiers | 2 |
| Output voltage swing | ±10V min (RL=2kΩ), ±13.7V typ (RL=2kΩ) |
| Диапазон питания | ±2.5V to ±15V |
| Unity gain bandwidth | 9 MHz |
| Произведение усиления на полосу | 10 MHz min, 15 MHz typ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Коэф. усиления по напряжению | 90 dB min, 100 dB typ |
| Maximum power dissipation | 500 mW |
| Диап. темп. хр. | -65°C to +150°C |
| Суммарный коэффициент гармоник | 0.002% |
| Input offset voltage drift | 2 µV/°C |
| Макс. напряжение питания | ±18V or +36V |
| Коэфф. подавления синфазного сигнала | 80 dB min, 100 dB typ |
| Диап. раб. темп. | -40°C to +105°C |
| Input current limit negative | 5 mA DC, 50 mA AC (10% duty) |
| Input current limit positive | 400 µA |
| Описание (англ.) | Dual Audio Operational Amplifier |
| Output short circuit duration | infinite |
| Equivalent input noise current | 0.5 pA/√Hz |
| Equivalent input noise voltage | 4.5 nV/√Hz |
| Input differential voltage max | ±30V |
| Supply voltage rejection ratio | 80 dB min, 105 dB typ |
| Input common mode voltage range | ±12V min, ±14V typ |
| Рабочая температура | -40°C ~ 105°C |
