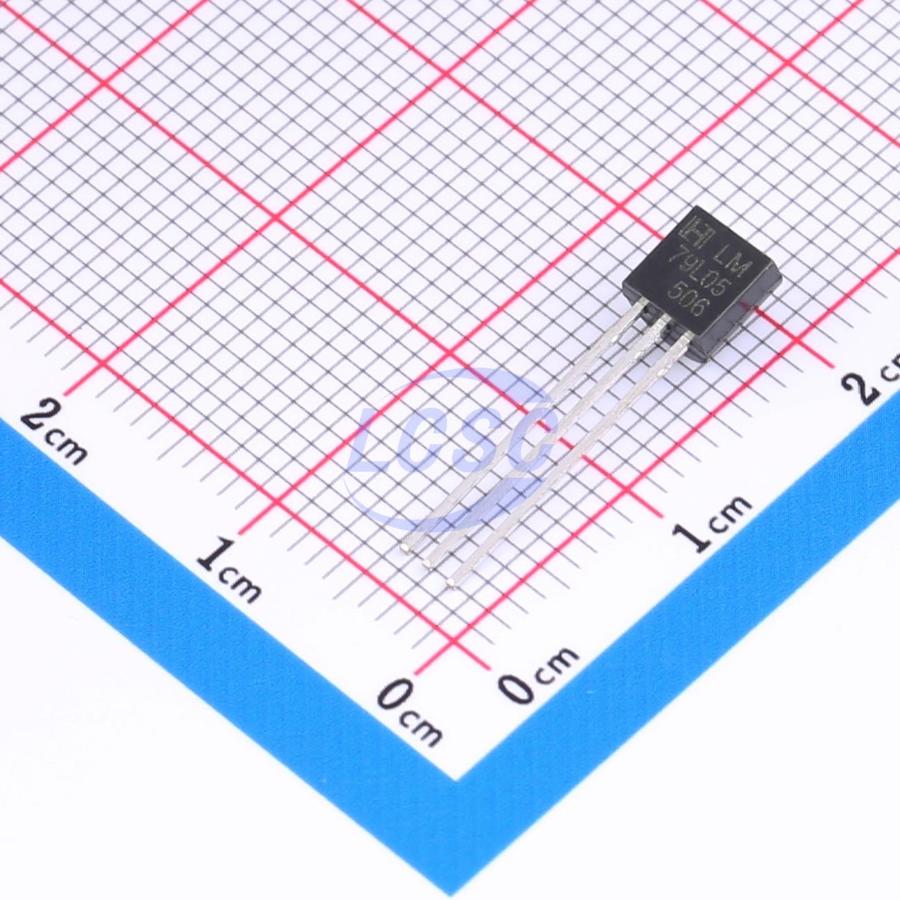

LM79L05
У поставщика
ПроизводительHTC Taejin
КатегорияМикросхемы
У поставщиков
690 шт.
Норм. уп.: 70
Цены поставщиков
Склад 12
В наличии:690 шт
Срок поставки: до недели
Норм. уп.: 70
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,39 |
| от 70 | 7,96 |
| от 700 | 6,81 |
Описание
Микросхема стабилизатора напряжения LM79L05 от HTC Taejin. Обеспечивает выходное напряжение -5 В при токе до 100 мА, выполнена в корпусе TO92-3. Применяется в блоках питания и схемах промышленной автоматики.
Технические характеристики
| Тип | Negative Voltage Regulator |
| Тип монтажа | TO-92: Through-Hole (THT); SOT-89: Surface Mount (SMD) |
| Компонент | LM79L05 |
| Bias current | Max: 6mA; Typical: 3.8mA; At 125C max: 5.5mA |
| Корпус | TO92-3 |
| Падение напряжения | Typical: 1.7V |
| Рег. линии | Max: 150mV; Max alt: 100mV; Typical: 32mV; Condition: VIN = -7V to -20V, Io = 40mA; Typical alt: 26mV; Alternate condition: VIN = -8V to -20V |
| Рег. нагрузки | Max: 60mV; Max alt: 30mV; Typical: 15mV; Condition: Io = 1mA to 100mA; Typical alt: 8mV; Alternate condition: Io = 1mA to 40mA |
| Варианты корпуса | TO-92, SOT-89 |
| Подавление пульсаций | Min: 49dB; Typical: 41dB; Condition: f=120Hz, VIN = -8V to -18V |
| Макс. вых. ток | 100mA |
| Bias current change | Max: 0.1mA; Condition: VIN = -8V to -20V, Io = 1mA to 40mA; Over temperature max: 1.5mA |
| Темп. хранения | -65°C to 150°C |
| Тип выхода | фиксированный |
| Выходное напряжение шума | Typical: 42µV; Condition: 10Hz to 100kHz |
| Диап. вых. напр. | At 25C: -4.8V to -5.2V; Over temperature: -4.75V to -5.25V |
| Макс. рассеиваемая мощность | 0.770W (TO-92 at 25°C) |
| Номин. вых. напр. | -5V |
| Recommended capacitors | Input: 0.33µF; Output: 0.1µF |
| Input voltage recommended | -7V to -20V |
| Абс. макс. вх. напр. | -30V |
| Температура пайки выводов | 260°C (10 sec) |
| Уровень чувствительности к влаге | 3 |
| Рабочая температура перехода | -40°C to 125°C |
| Термосопротивление переход-среда | 162°C/W (TO-92) |
| Номин. выходной ток, А | 0.1 |
| Полярность включения | отрицательная |
| Мин. входное напряжение, В | -7 |
| Макс. входное напряжение, В | -30 |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | -5 |
