Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 0.5 А
У поставщика
ПроизводительTexas Instruments
КатегорияЛинейные регуляторы
У поставщиков
73 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт96,90 ₽
Сумма969,00 ₽
+ доплата 490,00 ₽
В наличии73 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 22 — 90,02 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 969,00 ₽. До заказа без доплаты не хватает 16 331,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 969,00 ₽
Описание

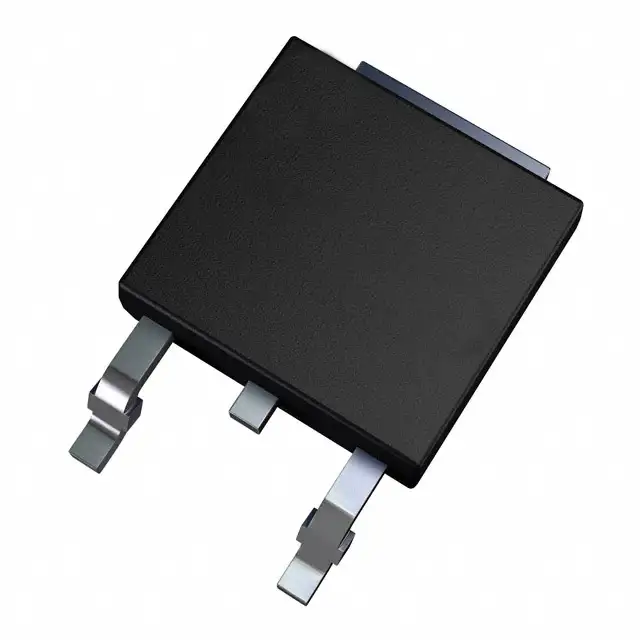

Линейный стабилизатор положительной полярности от Texas Instruments выдает стабильные 5 В при токе до 0.5 А. Модель выполнена в компактном корпусе TO-252-3 и рассчитана на рабочий диапазон температур от -40°C до +125°C. Подходит для питания микроконтроллеров и датчиков в промышленной автоматике.
Технические характеристики
| Pin input | 1 |
| Вывод земли | 2/TAB |
| Выходной вывод | 2 |
| Выводы корпуса | 3 |
| Корпус | TO-252-3 |
| Dimensions to | 9.14mm x 9.14mm |
| Тип монтажа | SMD/THT |
| Вых. ток | 0.5A |
| Вых. напряжение | 5V |
| Падение напряжения | 1.8V |
| Варианты корпуса | TO-220, TO-252, TO |
| Dimensions to220 | 10.16mm x 14.986mm |
| Dimensions to252 | 6.10mm x 6.58mm |
| Макс. вх. напр. | 35V |
| Мин. входное напряжение | 6.8V |
| Рассеиваемая мощность | Internally limited |
| Макс. вых. ток | 0.5A |
| Защита | current limiting, thermal shutdown, safe-operating area protection, short circuit current limiting, thermal overload protection, output transistor safe-area compensation |
| Варианты выходного напряжения | 5V, 15V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Psi junction to top to220 | 3.3°C/W |
| Psi junction to top to252 | 6.7°C/W |
| Абс. макс. вх. напр. | 35V |
| Psi junction to board to220 | 6°C/W |
| Psi junction to board to252 | 17.9°C/W |
| Требуемые внешние компоненты | Нет |
| Описание (англ.) | REG LDO 5V 0.5A TO252-3 |
| Lead temperature soldering to | 300°C |
| Lead temperature soldering to220 | 260°C |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Рабочая температура | -40°C ~ 125°C |
| Thermal resistance junction to ambient to | 162.4°C/W |
| Thermal resistance junction to board to220 | 6°C/W |
| Thermal resistance junction to board to252 | 17.7°C/W |
| Thermal resistance junction to case top to | 23.9°C/W |
| Тепловое сопротивление переход-среда TO220 | 22.6°C/W |
| Тепловое сопротивление переход-среда TO252 | 38°C/W |
| Thermal resistance junction to case top to220 | 17.8°C/W |
| Thermal resistance junction to case top to252 | 48.4°C/W |
