Линейный стабилизатор напряжения положительной полярности, 5В
У поставщика
ПроизводительHTC Taejin
КатегорияЛинейные регуляторы
У поставщиков
489 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:455 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,41 |
| от 54 | 19,68 |
| от 108 | 18,69 |
| от 215 | 17,49 |
| от 429 | 16,38 |
Склад 12
В наличии:34 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,53 |
| от 40 | 12,55 |
Описание

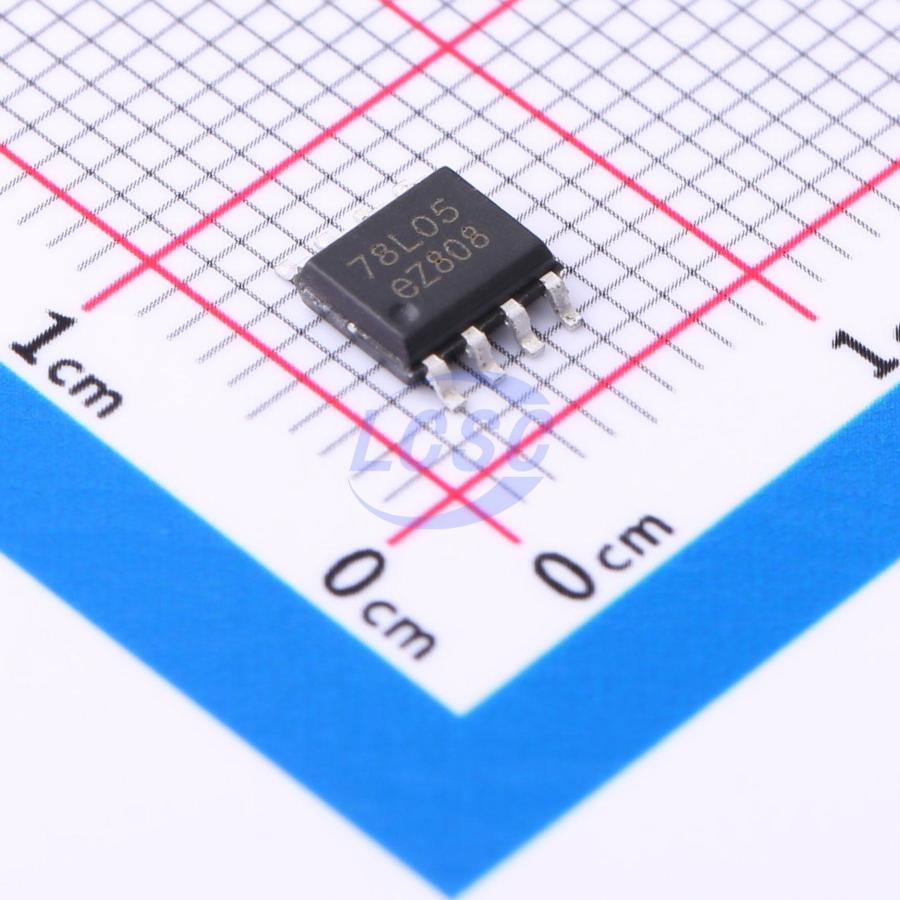

Линейный стабилизатор напряжения на 5 В от HTC Taejin. Выполнен в компактном корпусе SOIC-8, обеспечивает фиксированное выходное напряжение 5 В. Относится к классу LDO-регуляторов с низким падением напряжения и соответствует стандарту RoHS. Подходит для использования в бытовой электронике и маломощных устройствах.
Технические характеристики
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Bias current | 3.8mA typical, 6mA max |
| Вых. напряжение | 5V |
| Время пайки | 10 seconds |
| Падение напряжения | 1.7V |
| Рег. линии | 32mV typical, 150mV max |
| Рег. нагрузки | 15mV typical, 60mV max |
| Lead temperature | 260°C |
| Подавление пульсаций | 49dB typical, 41dB min |
| Макс. вх. напр. | 20V |
| Мин. входное напряжение | 7V |
| Макс. вых. ток | 100mA |
| Темп. хранения | -65°C to 150°C |
| Тип выхода | фиксированный |
| Internal protections | thermal overload, short-circuit limiting |
| Выходное напряжение шума | 42µV |
| No external components | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Допуск вых. напр. | ±4% |
| Maximum power dissipation | 0.770W |
| Peak output current limit | 250mA to 300mA |
| Диап. темп. хр. | -65°C to 150°C |
| Абс. макс. входное напряжение | 30V |
| Уровень чувствительности к влаге | 3 |
| Short circuit current limit | 250mA to 300mA |
| External components required | no, but bypass capacitors recommended |
| Описание (англ.) | Positive Fixed 5V SOP-8 Voltage Regulators - Linear, Low Drop Out (LDO) Regulators RoHS |
| Рабочая температура перехода | -40°C to 125°C |
| Internal short circuit limiting | Да |
| Internal thermal overload protection | Да |
| Диапазон темп. перехода | -40°C to 125°C |
| Термосопротивление переход-среда | 162°C/W |
| Номин. выходной ток, А | 0.1 |
| Полярность включения | положительная |
| Мин. входное напряжение, В | 5.7 |
| Макс. входное напряжение, В | 30 |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 5 |
