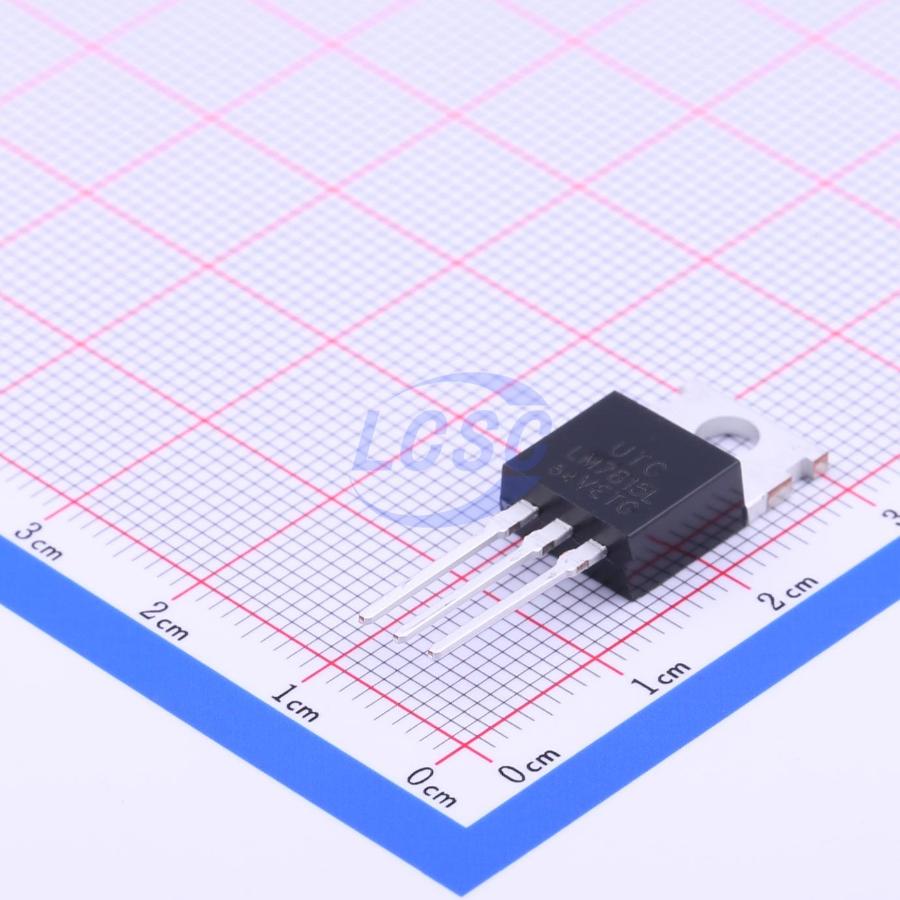

Линейный стабилизатор напряжения LM7815L-TA3-T / 15В, 1.0А, TO-220
У поставщика
ПроизводительUTC
КатегорияМикросхемы
У поставщиков
14 387 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:14 000 шт
Срок поставки: до недели
Норм. уп.: 150
Минимальная партия: 1500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,63 |
| от 150 | 16,87 |
Склад 39
В наличии:387 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,61 |
| от 190 | 18,13 |
| от 319 | 16,72 |
| от 533 | 15,61 |
| от 894 | 14,83 |
Описание
Линейный стабилизатор напряжения LM7815L-TA3-T производства UTC (Unisonic Technologies) обеспечивает фиксированное выходное напряжение 15 В при токе нагрузки до 1.0 А. Компонент выполнен в стандартном корпусе TO-220, что упрощает монтаж на радиатор для эффективного отвода тепла. Предназначен для построения простых и надёжных источников питания в промышленной и бытовой электронике.
Технические характеристики
| Корпус | TO-220 |
| Особенности | Thermal overload shutdown protection, Output transistor SOA protection |
| Тип монтажа | THT |
| Вых. напряжение | 15V |
| Макс. вх. напр. | 35V |
| Макс. вых. ток | 1A |
| Тип выхода | фиксированный |
| Типовое падение напряжения | 2V |
| Ток покоя тип. | 8mA |
| Диап. темп. хр. | -55°C to +150°C |
| Диап. раб. темп. | -20°C to +125°C |
| Рек. входной конденсатор | 0.33μF |
| Рек. выходной конденсатор | 0.1μF |
| Описание (англ.) | Positive Fixed 15V TO-220 Voltage Regulators - Linear, Low Drop Out (LDO) Regulators RoHS |
| Тепл. сопр. переход-корпус | 5°C/W |
| Термосопротивление переход-среда | 65°C/W |
| Полярность включения | положительная |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 15 |
