Документация
ШИМ контроллер повышающий 20HTSSOP
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
47 шт.
Цены поставщиков
Склад 13
В наличии:47 шт
Срок поставки: до недели
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 191,45 |
| от 12 | 179,32 |
| от 24 | 169,43 |
| от 48 | 162,07 |
| от 95 | 156,58 |
Описание
ШИМ-контроллер повышающий от Texas Instruments в корпусе HTSSOP-20. Работает в расширенном температурном диапазоне от -40°C до 125°C. Применяется в промышленной автоматике и источниках питания.
Технические характеристики
| Uvlo | Programmable Line UVLO |
| Корпус | HTSSOP-20 |
| Тип монтажа | SMD |
| Soft start | Programmable |
| Описание | Wide-Input Synchronous Boost Controller With Multiple Phase Capability |

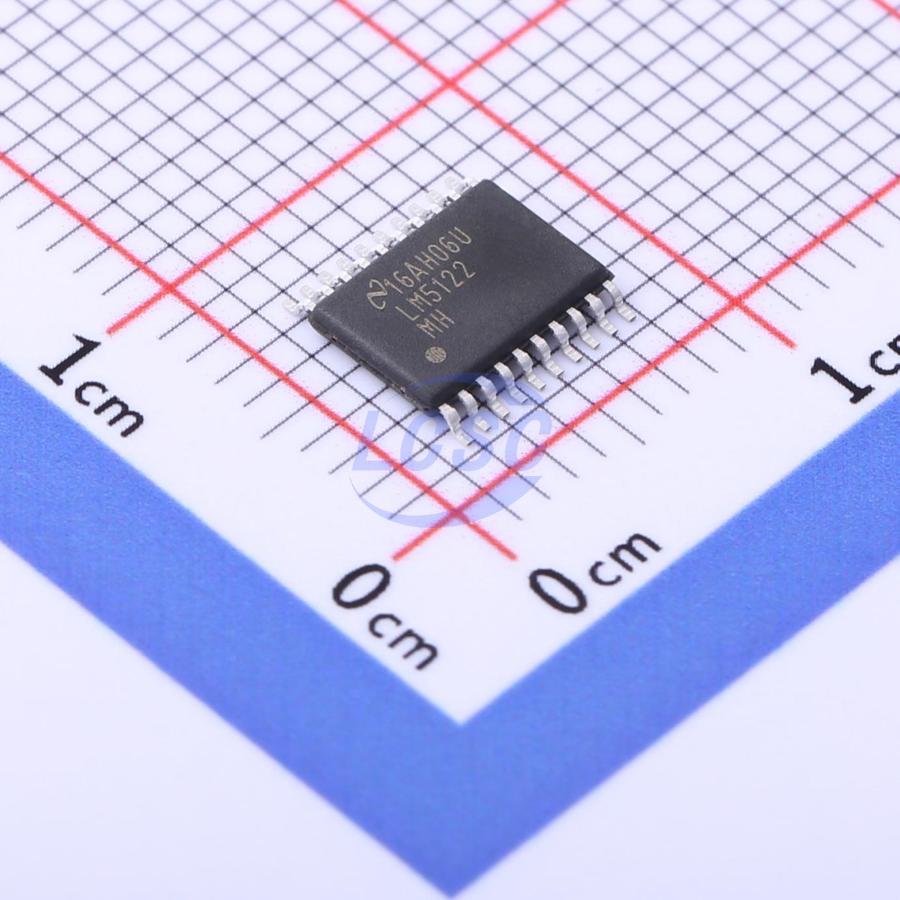

| Артикул | LM5122MH/NOPB |
| Ограничение тока | Programmable Cycle-by-Cycle |
| Метод управления | Peak-Current-Mode Control |
| Esd rating cdm | ±500V |
| Рейтинг ЭСР HBM | ±2kV |
| Fb voltage max | 5.5V |
| Fb voltage min | 0V |
| Ho voltage max | 75V |
| Ho voltage min | -0.3V |
| Lo voltage max | 5.5V |
| Lo voltage min | -0.3V |
| Ss voltage max | 5.5V |
| Ss voltage min | 0V |
| Sw voltage max | 65V |
| Sw voltage min | -0.3V |
| Bst voltage max | 75V |
| Bst voltage min | -0.3V |
| Csn voltage max | 65V |
| Csn voltage min | -0.3V |
| Csp voltage max | 65V |
| Csp voltage min | -0.3V |
| Res voltage max | 5.5V |
| Res voltage min | 0V |
| Skip cycle mode | Programmable |
| Vcc current max | 100mA |
| Vcc voltage max | 65V |
| Vcc voltage min | 4.5V |
| Agnd voltage max | 0.3V |
| Agnd voltage min | -0.3V |
| Bypass operation | VOUT = VIN |
| Comp voltage max | 5.5V |
| Comp voltage min | 0V |
| Gate driver type | Integrated N-channel MOSFET |
| Lead temperature | 260°C |
| Mode voltage max | 5.5V |
| Mode voltage min | 0V |
| Pgnd voltage max | 0.3V |
| Pgnd voltage min | -0.3V |
| Тепловая защита | Да |
| Uvlo voltage max | 65V |
| Uvlo voltage min | 3V |
| Dead time control | Adaptive |
| Макс. вх. напр. | 65V |
| Мин. входное напряжение | 3V |
| Размер корпуса | 6.50mm x 4.40mm |
| Опорное напряжение | 1.2V |
| Slope voltage max | 5.5V |
| Slope voltage min | 0V |
| Макс. выходное напряжение | 100V |
| Reference accuracy | ±1% |
| Slope compensation | Programmable |
| Syncin voltage max | 5.5V |
| Syncin voltage min | 0V |
| External vcc supply | Allowed |
| Gate driver current | 3A |
| Защита от перегр. | Hiccup-Mode |
| Syncout voltage max | 5.5V |
| Syncout voltage min | 0V |
| Diode emulation mode | Optional |
| Inductor dcr sensing | Capable |
| Multi phase capability | Да |
| Макс. частота переключения | 1MHz |
| Мин. частота переключения | Free-Run |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Phase shift clock output | 180° |
| Input voltage min startup | 4.5V |
| Диап. темп. хр. | -65°C to 150°C |
| Shutdown quiescent current | 9μA |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | REG CTRLR BOOST PWM 20HTSSOP |
| Тепл. сопр. переход-корпус | 4°C/W |
| Рабочая температура | -40°C ~ 125°C |
| Термосопротивление переход-среда | 40°C/W |
