ИС драйвера нижнего плеча, 5 А, -40...125 C
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
58 шт.
Норм. уп.: 4500
Цены поставщиков
Склад 13
В наличии:58 шт
Срок поставки: до недели
Норм. уп.: 4500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,85 |
| от 8 | 45,78 |
| от 15 | 44,24 |
| от 29 | 42,39 |
| от 57 | 40,34 |
Описание

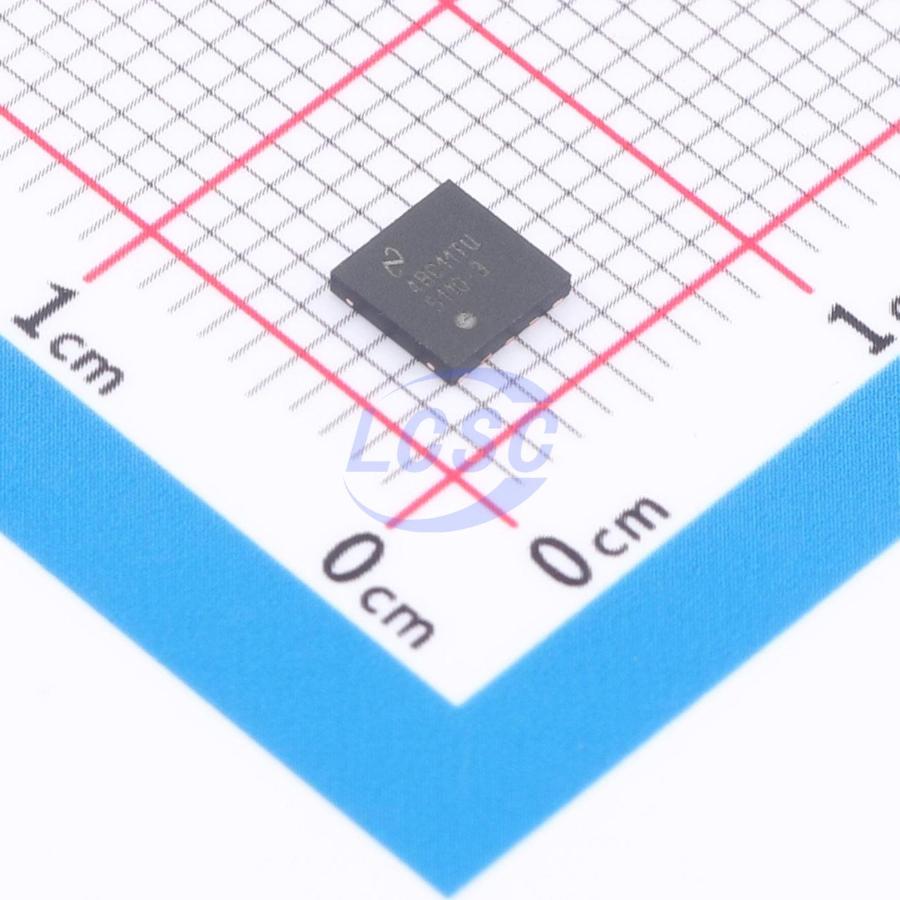

Texas Instruments LM5110-3SDX/NOPB — это микросхема драйвера нижнего плеча. Устройство рассчитано на выходной ток до 5 А, работает в диапазоне температур от -40 до +125 °C и выпускается в компактном корпусе WSON-10. Подходит для импульсных источников питания и промышленной автоматики.
Технические характеристики
| Тип входа | TTL compatible |
| Описание | Dual 5-A Compound Gate Driver With Negative Output Voltage Capability |
| Esd ratings | см. технический паспорт |
| Артикул | LM5110-3SDX/NOPB |
| Применение | Synchronous Rectifier Gate Drivers, Switch-Mode Power Supply Gate Driver, Solenoid and Motor Drivers |
| Package soic | SOIC-8 |
| Package wson | WSON-10 |
| Корпус | WSON-10 (3x2) |
| Конфигурация | Inverting/Noninverting |
| Тип монтажа | SMD |
| Pin count soic | 8 |
| Pin count wson | 10 |
| Shutdown input | nSHDN |
| Тип. время спада | 12ns |
| In ref to vee max | 5V |
| Тип. время нарастания | 14ns |
| Количество каналов | 2 |
| Parallel operation | Да |
| Shutdown threshold | 1.5V |
| Output current sink | 5A |
| Пиковый выходной ток | 5A |
| Thermal information | см. технический паспорт |
| Output voltage swing | VCC to VEE |
| Undervoltage lockout | Да |
| Output current source | 3A |
| Package body size soic | 4.90mm x 3.91mm |
| Package body size wson | 4.00mm x 4.00mm |
| Absolute max vcc to vee | -0.3V to 15V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Propagation time typical | 25ns |
| Rise fall load condition | 2nF |
| Absolute max in to in ref | -0.3V to 15V |
| Absolute max in ref to vee | -0.3V to 5V |
| Absolute max vcc to in ref | -0.3V to 15V |
| Диап. раб. темп. | -40°C to 125°C |
| Absolute max nshdn to in ref | -0.3V to 15V |
| Макс. температура перехода | 150°C |
| Описание (англ.) | Driver 5A 2-OUT Low Side Inv/Non-Inv 10-Pin WSON EP |
| Supply voltage vcc to vee max | 15V |
| Input voltage in to in ref max | 15V |
| Supply voltage vcc to in ref max | 15V |
| Input voltage nshdn to in ref max | 15V |
| Negative output voltage capability | Да |
| Диапазон темп. перехода | -40°C to 125°C |
| Тип | LM5110-3 |
