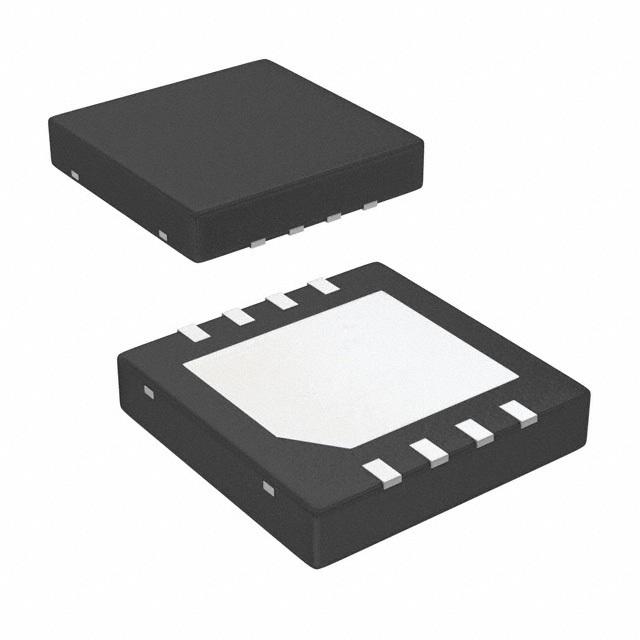

Драйвер полумостовой 1A 8-LLP LM5109BSD/NOPB
У поставщика
ПроизводительTexas Instruments
КатегорияДрайверы Full и Half-Bridge
У поставщиков
47 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:47 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 64,10 |
| от 21 | 62,80 |
| от 42 | 61,04 |
| от 84 | 58,57 |
| от 168 | 55,67 |
Описание
Драйвер полумоста LM5109BSD/NOPB от Texas Instruments предназначен для управления силовыми ключами. Микросхема рассчитана на выходной ток до 1 А и работает в расширенном диапазоне температур от -40°C до 125°C. Выполнена в компактном корпусе WSON-8 (4x4 мм). Применяется в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Корпус | 8-LLP (WSON-8) |
| Тип монтажа | SMD |
| Топология | Half-bridge gate driver |
| Кол-во выводов | 8 |
| Описание | High Voltage 1-A Peak Half-Bridge Gate Driver |
| Driver type | High-side and low-side N-channel MOSFET driver |
| Артикул | LM5109BSD/NOPB |
| Применение | Current-fed, push-pull converters, Half- and full-bridge power converters, Solid-state motor drives, Two-switch forward power converters |
| Рейтинг ЭСР HBM | ±1500V |
| Размер корпуса | 4.00mm x 4.00mm |
| Input compatibility | TTL and CMOS |
| Диап. вх. напр. | -0.3V to VDD+0.3V |
| Output sink current | 1A |
| Пиковый выходной ток | 1A |
| Hb to hs voltage max | 18V |
| Hb to hs voltage min | -0.3V |
| Undervoltage lockout | On low-side and high-side power rails |
| Fall time 1000pf load | 15ns |
| Hb to vss voltage max | 108V |
| Hs to vss voltage max | 90V |
| Hs to vss voltage min | -5V |
| Output source current | 1A |
| Rise time 1000pf load | 15ns |
| Vdd supply voltage max | 18V |
| Vdd supply voltage min | -0.3V |
| Output voltage ho range | HS-0.3V to HB+0.3V |
| Output voltage lo range | -0.3V to VDD+0.3V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Thermal enhanced package | Да |
| High side rail voltage max | 90V |
| Bootstrap supply voltage max | 108V |
| Описание (англ.) | GATE DRIVER HALF 1A 8-LLP |
| Propagation delay time typical | 30ns |
| Propagation delay matching typical | 2ns |
| Рабочая температура | -40°C ~ 125°C |
| Тип | LM5109BSD/NOPB |
