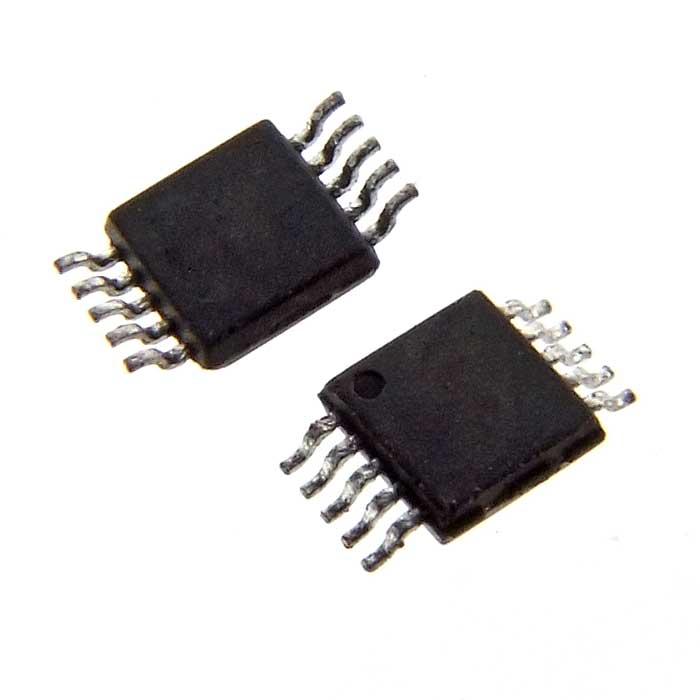

Микросхема LM5069MM-2/NOPB
У поставщика
У поставщиков
287 шт.
Норм. уп.: 5
Цены поставщиков
Склад 15
В наличии:270 шт
Срок поставки: до 10 дн.
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 | 145,71 |
Склад 12
В наличии:17 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 207,00 |
| от 10 | 192,77 |
Описание
Микросхема LM5069MM-2/NOPB от Texas Instruments — это контроллер «горячего» включения. Работает в диапазоне входного напряжения от 9 до 80 В, оснащена защитой от перегрузки по току и перенапряжения. Выпускается в компактном корпусе VSSOP-10. Применяется в промышленной автоматике, телекоммуникационном оборудовании и системах с горячей заменой плат.
Технические характеристики
| Type | Hot Swap Controller |
| Вес | 0.2 |
| В упаковке | 58*46*50/1000 |
| Корпус | 10-pin VSSOP |
| Features | Auto Retry |
| Особенности | Wide operating range 9V to 80V, In-rush current limit for safe board insertion into live power sources, Programmable maximum power dissipation in external pass device, Adjustable current limit, Circuit breaker function for severe overcurrent, Internal high-side charge pump and gate driver for external N-channel MOSFET, Adjustable undervoltage lockout and hysteresis, Adjustable overvoltage lockout and hysteresis, Initial insertion timer, Programmable fault timer, Active high open drain POWER GOOD output |
| Функция | Hot swap controller, in-rush current limiter, power limiter, circuit breaker |
| Тип монтажа | SMD |
| Кол-во выводов | 10 |
| Описание | Positive high-voltage hot swap and in-rush current controller with power limiting |
| Артикул | LM5069MM-2/NOPB |
| Applications | General Purpose |
| Применение | Server backplane systems, Base station power distribution systems, Solid state circuit breaker, 24-V and 48-V industrial systems |
| Производитель | Texas Instruments |
| Mounting Type | Surface Mount |
| Package / Case | 10-TFSOP, 10-MSOP (0.118", 3.00mm Width) |
| Fault behavior | LM5069-2 automatic restart at fixed duty cycle |
| Current - Supply | 1.3 mA |
| Voltage - Supply | 9V ~ 80V |
| Описание | IC HOT SWAP CTRLR GP 10VSSOP |
| Размер корпуса | 3.00mm x 3.00mm |
| Internal Switch(s) | Нет |
| Number of Channels | 1 |
| Gate drive voltage | 12V above OUT when enabled |
| Uvlo ovlo threshold | 2.5V |
| Power good threshold | VDS below 1.25V active high; above 2.5V switches low |
| Operating Temperature | -40°C ~ 125°C |
| Programmable Features | Current Limit, Fault Timeout, OVP, UVLO |
| Supplier Device Package | 10-VSSOP |
| Absolute max vdd to gnd | 100V |
| Current sense threshold | 55mV |
| Absolute max gate to gnd | 100V |
| Absolute max ovlo to gnd | 7V |
| Absolute max uvlo to gnd | 100V |
| Operating supply voltage | 9V to 80V |
| Hysteresis current source | 21uA |
| Absolute max sense out pgd to gnd | 100V |
