Преобразователь АC/DC в кожухе, 50 Вт, выход 24 В/2.2 А
У поставщика
ПроизводительMORNSUN
КатегорияПреобразователи
У поставщиков
92 шт.
Цены поставщиков
Склад 39
В наличии:62 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 686,87 |
| от 7 | 663,54 |
| от 11 | 651,13 |
| от 18 | 641,09 |
| от 30 | 630,76 |
Склад 13
В наличии:30 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 767,83 |
| от 4 | 728,34 |
| от 7 | 696,18 |
| от 13 | 672,29 |
| от 26 | 654,51 |
Описание

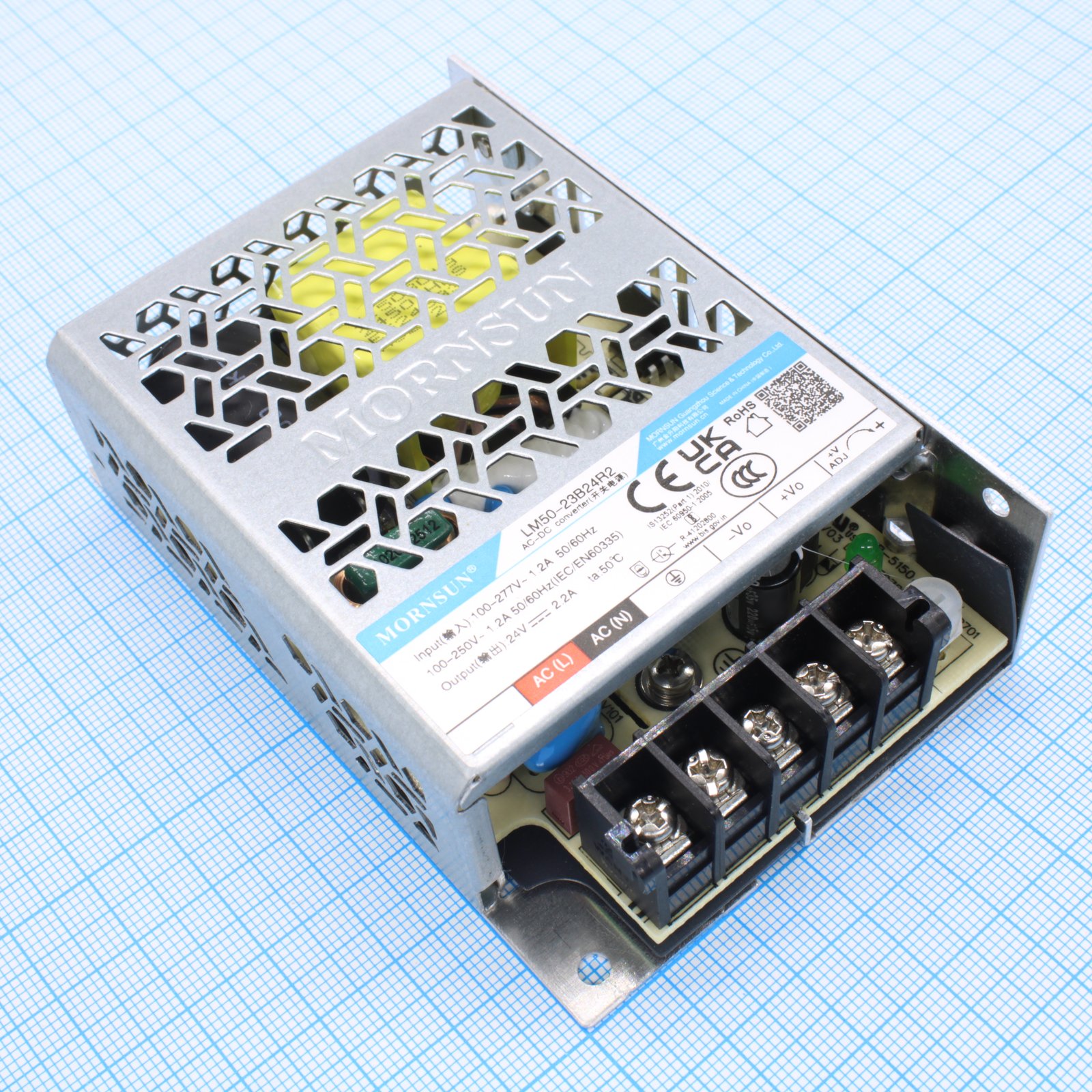

Преобразователь AC/DC MORNSUN LM50-23B24R2 в прочном кожухе. Модель выдаёт стабильные 24 В при токе до 2.2 А и мощности 50 Вт. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Type | Enclosed |
| MTBF | >300,000h |
| RoHS | Да |
| Серия | LM50-23BxxR2 |
| Корпус | Enclosed metal case |
| Features | Adjustable Output, DC Input Capable |
| Горячая замена | Unavailable |
| Тип монтажа | Enclosed chassis mount |
| КПД, % | 89.5% |
| Размеры | 99.00x65.00x30.00mm |
| Вес тип. | 150g |
| Описание | AC/DC 50W Enclosed Switching Power Supply |
| Помехоуст. CS | IEC/EN61000-4-6 10Vr.m.s perf.CriteriaA |
| Помехоуст. RS | IEC/EN61000-4-3 10V/m perf.CriteriaA |
| Артикул | LM50-23B24R2 |
| Applications | Household Appliances, ITE (Commercial) |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Помехоуст. EFT | IEC/EN61000-4-4 ±4KV perf.CriteriaA |
| Устойчивость ESD | IEC/EN61000-4-2 Contact±6KV/Air±8KV perf.CriteriaA |
| Минимальная нагрузка | 0% |
| Вых. мощность | 52.8W |
| Класс безопасности | CLASS I |
| Mounting Type | Chassis Mount |
| Power (Watts) | 53W |
| Материал корпуса | Metal (AL5052, SGCC) |
| Сертификация | UL/IEC/CCC/EN/BIS |
| Метод охлаждения | Free air convection |
| Помехоустойчивость импульсная | IEC/EN61000-4-5 line to line±2KV/line to PE±4KV perf.CriteriaA |
| Снижение мощности | -40℃ to -30℃: 5%/℃; +50℃ to +70℃: 2%/℃; +70℃ to +85℃: 2%/℃ |
| Standard Number | 60335-1; 62368-1 |
| Voltage - Input | 80 ~ 305 VAC, 100 ~ 430 VDC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Стандарт безопасности | UL/IEC62368-1, GB4943.1, IS13252(Part1), BSEN/EN60335-1, BSEN/EN61558-1, BSEN/EN62368-1 (report); Design refer to EN62477-1 |
| Size / Dimension | 3.90" L x 2.56" W x 1.18" H (99.0mm x 65.0mm x 30.0mm) |
| Макс. пульс. шум | 150mV |
| Пульсации шум тип. | 80mV |
| Описание | AC/DC CONVERTER 24V 53W |
| Number of Outputs | 1 |
| Current - Output 1 | 2.2 A |
| Voltage - Output 1 | 24V |
| Voltage - Isolation | 4 kV |
| Макс. емк. нагр. | 1000uF |
| Isolation output pe | 1250VAC |
| Immunity voltage dip | IEC/EN61000-4-11 0%,70% perf.CriteriaB |
| Макс. вх. напр. AC | 305VAC |
| Мин. вх. напр. AC | 80VAC |
| Макс. вх. напр. DC | 430VDC |
| Мин. вх. напр. DC | 100VDC |
| Макс. влажн. хр. | 95%RH |
| Operating Temperature | -40°C ~ 85°C (With Derating) |
| КПД 230В тип. | 89.5% |
| Изоляция вх-вых | 4000VAC |
| Isolation output input | 2000VAC |
| Высота эксплуатации макс. | 5000m |
| Макс. раб. влажность | 90%RH |
| Мин. раб. влажность | 20%RH |
| Выходной ток номин. | 2.2A |
| Номин. вых. напр. | 24V |
| Power derating voltage | 85VAC-100VAC: 1.25%/VAC; 277VAC-305VAC: 0.71%/VAC |
| Тип. время удержания 115В | 6ms |
| Время удержания 230В AC тип. | 30ms |
| Точность выходного напряжения | ±1% |
| Защита от перегрузки по току | 120%-200% Io, hiccup, self-recovery |
| Защита от перенапр. | ≤33.6VDC, hiccup or clamp, self-recover |
| Макс. темп. хр. | +85℃ |
| Мин. темп. хр. | -40℃ |
| Типовая частота переключения | 90kHz |
| Темп. коэф. | ±0.03%/℃ |
| Тип упаковки | Штучный товар |
| Макс. входной ток 115 В AC | 1.2A |
| Макс. входной ток 230 В AC | 0.8A |
| Защита от КЗ | Hiccup, continuous, self-recovery, recovery time <3s |
| Типовой пусковой ток 115В | 30A |
| Типовой пусковой ток 230В | 60A |
| Макс. раб. темп. | +85℃ |
| Мин. раб. темп. | -40℃ |
| Output voltage adjustment | ADJ, clockwise to increase |
| Leakage current 277vac max | 0.75mA |
| Input voltage frequency max | 63Hz |
| Input voltage frequency min | 47Hz |
| Макс. регулируемое выходное напряжение | 27.6V |
| Мин. регулируемое выходное напряжение | 22.8V |
| Потр. в деж. макс. | 0.5W |
| Insulation resistance output pe | 100MΩ |
| Сопротивление изоляции вход-выход | 100MΩ |
| Исп. напр. изоляции | 500VDC |
| Isolation output pe test conditions | Electric strength test for 1min, leakage current <5mA |
| Isolation input output test conditions | Electric strength test for 1min, leakage current <5mA |
| Isolation output input test conditions | Electric strength test for 1min, leakage current <5mA |
| Мощность, Вт | 50 |
| Напряжение, В | 24 |
| Ток, А | 2,08 |
