AC-DC, 50Вт, вход 85...264В AC 47...63 Гц, выход 24В/2.2А, изоляция 4000В AC, в корпусе на шасси, -30...+70°C
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания в корпусе
У поставщиков
4 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 015,09 ₽
Сумма1 015,09 ₽
+ доплата 490,00 ₽
В наличии4 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 964,65 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 015,09 ₽. До заказа без доплаты не хватает 16 284,91 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 015,09 ₽
Описание

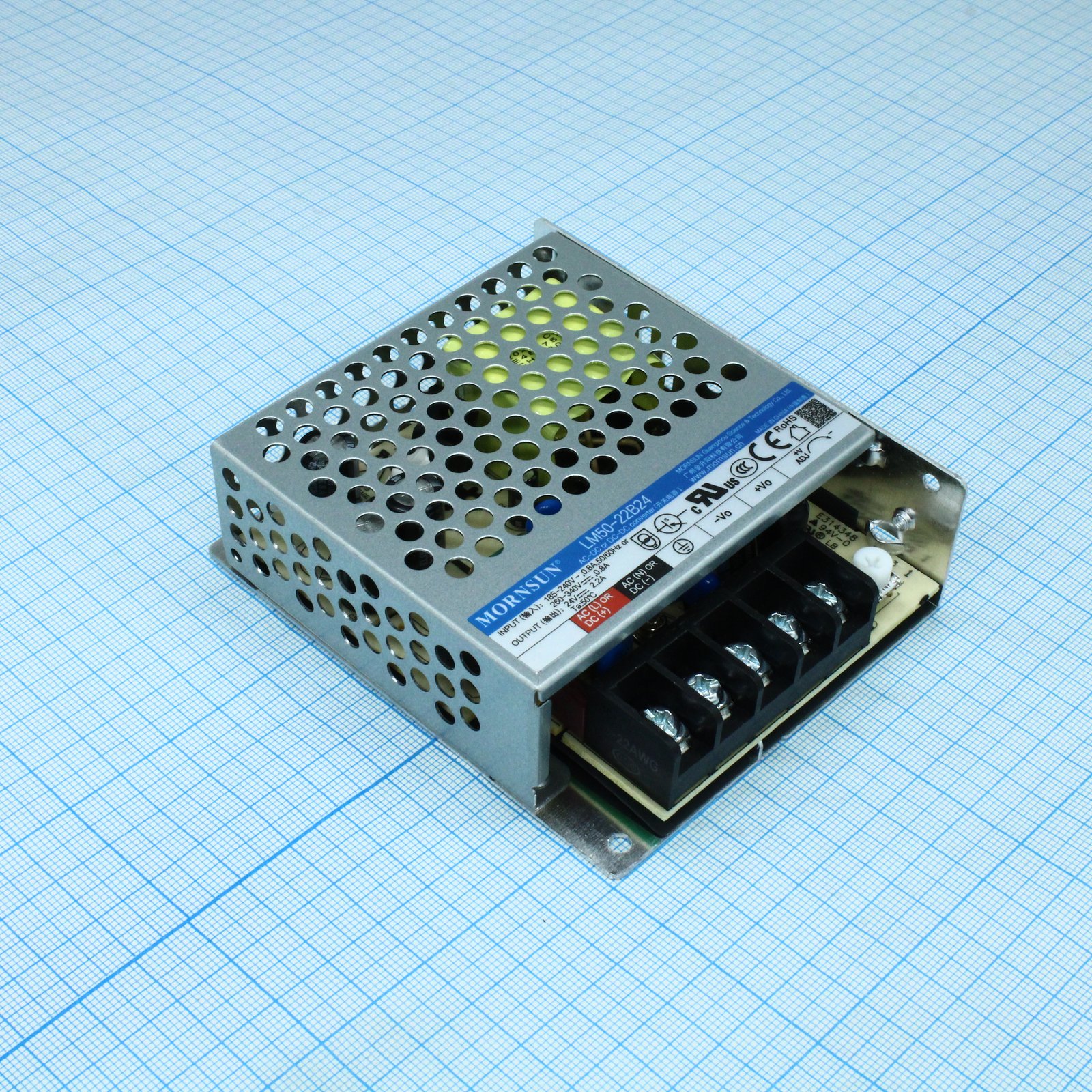

MORNSUN LM50-22B24 — это AC-DC источник питания мощностью 50 Вт. Модель работает от сети 85–264 В переменного тока и выдаёт стабильные 24 В при токе до 2.2 А, с гальванической изоляцией 4000 В AC. Компактный корпус для монтажа на шасси и широкий диапазон рабочих температур от -30 до +70°C. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Серия | LM50-22Bxx, LM50-22Bxx-C, LM50-22Bxx-Q |
| Исполнение | Закрытый |
| Материал корпуса | Metal (AL1100, SGCC) |
| CS | IEC/EN61000-4-6 10Vr.m.s perf.CriteriaA |
| RS | IEC/EN61000-4-3 10V/m perf.CriteriaA |
| EFT | IEC/EN61000-4-4 ±2KV perf.CriteriaA |
| ЭСР | IEC/EN61000-4-2 Contact±6KV/Air±8KV perf.CriteriaA |
| MTBF | >300,000h at MIL-HDBK-217F@25℃ |
| Импульс | IEC/EN61000-4-5 line to line±2KV/line to ground±4KV perf.CriteriaA |
| Вес | 180g |
| Горячая замена | Unavailable |
| Тип монтажа | Chassis |
| Размеры | 99.00x82.00x30.00mm |
| Описание | AC/DC 50W Enclosed Switching Power Supply |
| Артикул | LM50-22B24 |
| Провал напряжения | IEC/EN61000-4-11 0%,70% perf.CriteriaB |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Минимальная нагрузка | 0% |
| Вых. мощность | 52.8W |
| Класс безопасности | CLASSI |
| Метод охлаждения | свободная воздушная конвекция |
| Тип. КПД | 89% |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Стандарт безопасности | IEC/UL62368-1, GB4943.1, IS13252(Part1), EN62368-1, EN60335-1, EN61558-1, BSEN62368-1 |
| Гармонический ток | IEC/EN61000-3-2 CLASSA |
| Мин. время удержания | 30ms |
| Макс. вх. ток | 0.8A |
| Пусковой ток типовой | 45A |
| Рабочая высота | 5000m |
| Макс. ток утечки | 0.75mA |
| Макс. емк. нагрузка | 1000uF |
| Макс. вх. напр. AC | 264VAC |
| Мин. вх. напр. AC | 165VAC |
| Макс. вх. напр. DC | 370VDC |
| Мин. вх. напр. DC | 180VDC |
| Макс. пульсации и шум | 150mV |
| Макс. влажн. хр. | 95%RH |
| Сопр. изоляции | 100MΩ at 500VDC |
| Снижение входного напряжения | 1%/VDC from 180VDC to 200VDC |
| Номинальный выходной ток | 2.2A |
| Номинальное выходное напряжение | 24V |
| Макс. раб. влажность | 90%RH |
| Мин. раб. влажность | 20%RH |
| Точность выходного напряжения | ±1% |
| Защита от перегрузки по току | 110%-200% Io, self-recovery |
| Защита от перенапр. | ≤33.6VDC (Output voltage clamp or hiccup) |
| Макс. темп. хр. | +85℃ |
| Мин. темп. хр. | -40℃ |
| Типовая частота переключения | 65kHz |
| Темп. коэф. | ±0.03%/℃ |
| Тип упаковки | Штучный товар |
| Защита от КЗ | Hiccup, continuous, self-recovery, recovery time <5s |
| Макс. раб. темп. | +70℃ |
| Мин. раб. темп. | -30℃ |
| Input voltage frequency max | 63Hz |
| Input voltage frequency min | 47Hz |
| Макс. регулируемое выходное напряжение | 28.8V |
| Мин. регулируемое выходное напряжение | 21.6V |
| Потр. в деж. макс. | 0.3W |
| Снижение рабочей температуры | 2%/℃ from +50℃ to +70℃ |
| Испытательное напряжение изоляции вход-выход | 4000VAC |
| Isolation test voltage output output | 1250VAC |
| Isolation test voltage input output alt | 2000VAC |
| Isolation test voltage input output insulation | 100VAC |
| Напряжение, В | 24 |
