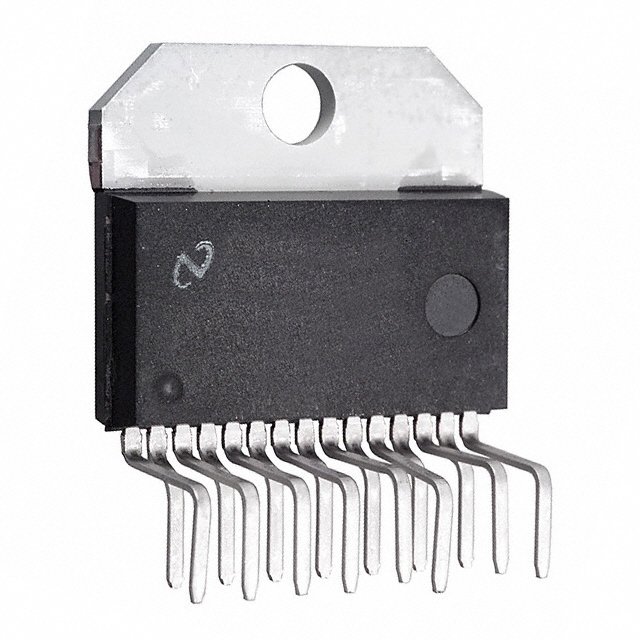

Микросхема LM4766T/NOPB
У поставщика
У поставщиков
27 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:27 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 953,83 |
| от 3 | 905,57 |
| от 6 | 866,25 |
| от 12 | 837,05 |
| от 20 | 815,33 |
Описание
Микросхема LM4766T/NOPB от Texas Instruments представляет собой двухканальный усилитель мощности класса AB. Предназначена для построения высококачественных аудиосистем, обеспечивая низкий уровень искажений и широкий диапазон питающих напряжений. Устройство имеет встроенную защиту от перегрева и короткого замыкания, что делает его надежным решением для активных колонок и домашних кинотеатров.
Технические характеристики
| Серия | Overture Audio Power Amplifier Series |
| Snr 1w | 98dB |
| Тип | Audio Amplifier |
| Корпус | HZIP15 |
| Snr 25w | 112dB |
| Cmrr min | 75dB |
| Особенности | SPiKe Protection, Quiet Fade-In/Out Mute Mode, Minimal Amount of External Components Necessary, Wide Supply Range 20V-78V |
| Тип монтажа | Выводной |
| Psrr min | 85dB |
| Кол-во выводов | 15 |
| Описание | Dual 40W Audio Power Amplifier with Mute |
| Артикул | LM4766T/NOPB |
| Применение | High-End Stereo TVs, Component Stereo, Compact Stereo |
| Производитель | Texas Instruments |
| Slew rate min | 5V/μs |
| Slew rate typ | 9V/μs |
| Вых. ток | Internally Limited |
| Thd plus n max | 0.1% |
| Thd plus n typ | 0.009% |
| Input noise max | 8μV |
| Input noise typ | 2.0μV |
| Мощность, Вт | 40 |
| Channel separation | 60dB |
| Esd susceptibility | 3000V |
| Макс. напр. пит. | 78V |
| Мин. напр. пит. | 20V |
| Mute attenuation min | 80dB |
| Mute attenuation typ | 115dB |
| Макс. рассеиваемая мощность | 62.5W |
| Температура пайки | 260°C |
| Макс. входной ток смещения | 1μA |
| Тип. входной ток смещения | 0.2μA |
| Thd plus n at 30w 8ohm | 0.06% |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -40°C |
| Макс. входной ток смещения | 0.2μA |
| Тип. входной ток смещ. | 0.01μA |
| Макс. напряжение смещения | 10mV |
| Тип. напряжение смещения вх. | 1mV |
| Макс. темп. перехода | 150°C |
| Junction temperature soa | 250°C |
| Output current limit min | 3Apk |
| Output current limit typ | 4Apk |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -20°C |
| Output power min ndb 8ohm | 25W/ch |
| Output power min ndl 8ohm | 30W/ch |
| Thermal resistance jc ndb | 2°C/W |
| Thermal resistance jc ndl | 1°C/W |
| Gain bandwidth product min | 2MHz |
| Open loop voltage gain min | 80dB |
| Total quiescent current max | 100mA |
| Total quiescent current typ | 48mA |
| Supply voltage operating max | 60V |
| Supply voltage operating min | 20V |
| Common mode input voltage max | 60V |
| Supply voltage with input max | 74V |
| Дифф. напр. макс. | 60V |
| Output power per channel ndb 8ohm | 30W |
| Output power per channel ndl 8ohm | 40W |
| Output dropout voltage negative max | 4V |
| Output dropout voltage positive max | 4V |
