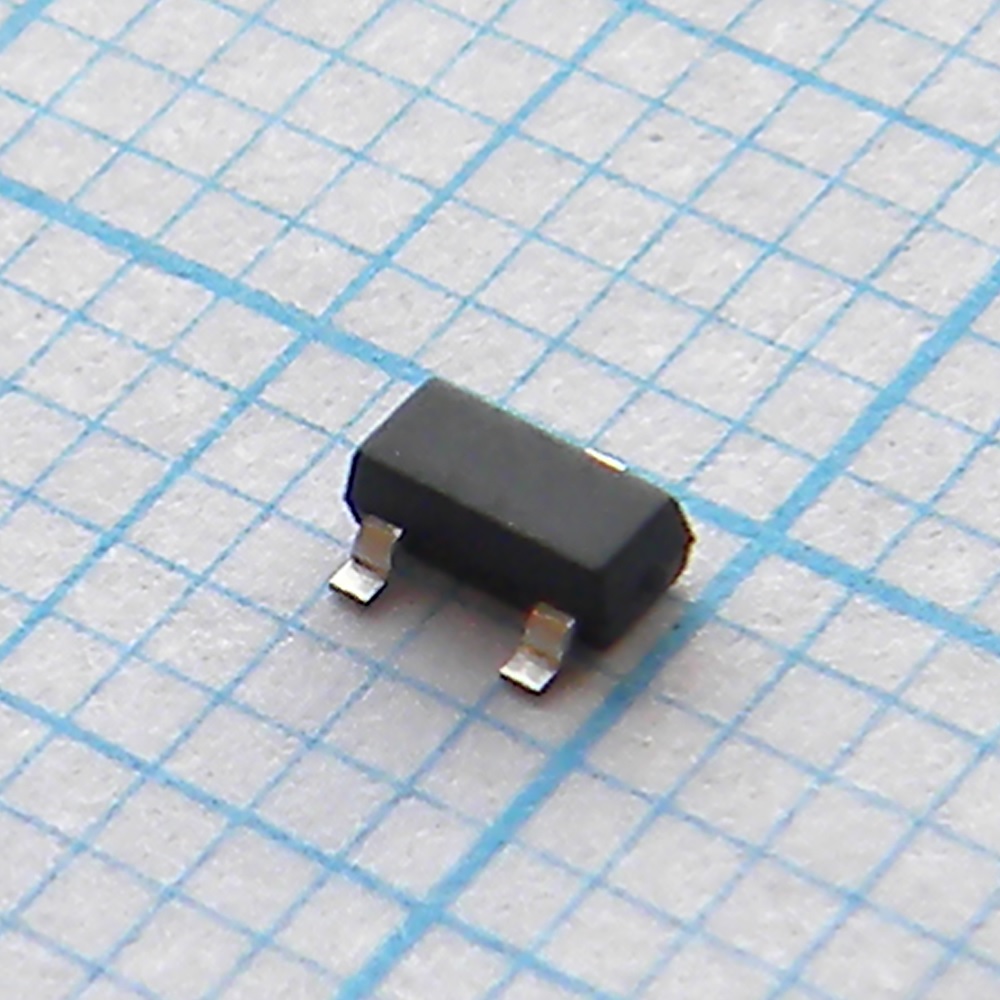

Микросхема цепи контроля LM431CIM3X/NOPB
У поставщика
ПроизводительTexas Instruments
Ед. изм.шт
У поставщиков
1 664 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 664 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,73 |
| от 60 | 32,57 |
| от 119 | 29,97 |
| от 237 | 28,00 |
| от 473 | 26,53 |
Описание
LM431CIM3X/NOPB — это прецизионный регулируемый шунтовый стабилизатор напряжения от Texas Instruments. Устройство выполняет функции источника опорного напряжения и цепи контроля, обеспечивая высокую точность и стабильность. Микросхема применяется в схемах питания, драйверах нагрузки и переключателях распределения питания для формирования стабильного опорного напряжения.
Технические характеристики
| ЭСР HBM | ±2500V |
| Описание | Adjustable Precision Zener Shunt Regulator |
| Артикул | LM431CIM3X/NOPB |
| Pin nc soic | 4,5 |
| Корпус | SOT23-3 |
| Тип монтажа | SMD/THT |
| Pin anode soic | 2,3,6,7 |
| Pin anode to92 | 3 |
| Варианты корпуса | SOIC-8, SOT-23, TO-92 |
| Pin anode sot23 | 3 |
| Pin cathode soic | 1 |
| Pin cathode to92 | 1 |
| Package soic pins | 8 |
| Package to92 pins | 3 |
| Pin cathode sot23 | 1 |
| Package sot23 pins | 3 |
| Pin reference soic | 8 |
| Pin reference to92 | 2 |
| Cathode current max | 100mA |
| Cathode current min | 1mA |
| Cathode voltage max | 37V |
| Cathode voltage min | VREF |
| Pin reference sot23 | 2 |
| Макс. опорное напряжение | 2.51V |
| Мин. опорное напряжение | 2.485V |
| Тип. опорное напряжение | 2.5V |
| Package soic body size | 4.90mm x 3.91mm |
| Package to92 body size | 4.30mm x 4.30mm |
| Package sot23 body size | 2.92mm x 1.30mm |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. диапазон выходного напряжения | 36V |
| Вых. напряжение мин. | 2.5V |
| Reference input current max | 10mA |
| Описание (англ.) | IC VREF SHUNT ADJ SOT23-3 |
| Ratio delta vref delta vz max | -1.4mV/V |
| Ratio delta vref delta vz min | -2.7mV/V |
| Continuous cathode current max | 150mA |
| Continuous cathode current min | -10mA |
| Reference voltage absolute max | -0.5V |
| Average temperature coefficient | 50ppm/°C |
| Internal power dissipation soic | 0.81W |
| Internal power dissipation to92 | 0.78W |
| Internal power dissipation sot23 | 0.28W |
| Reference voltage test conditions | VZ=VREF, II=10mA |
| Operating temperature commercial max | 70°C |
| Operating temperature commercial min | 0°C |
| Operating temperature industrial max | 85°C |
| Operating temperature industrial min | -40°C |
| Junction to top characterization soic | 21.1°C/W |
| Junction to top characterization to92 | 29.4°C/W |
| Рабочая температура | -40°C ~ 85°C (TA) |
| Junction to top characterization sot23 | 21.5°C/W |
| Junction to board characterization soic | 67°C/W |
| Junction to board characterization to92 | 141.5°C/W |
| Junction to board characterization sot23 | 60.1°C/W |
| Thermal resistance junction to board soic | 67.5°C/W |
| Thermal resistance junction to board sot23 | 61°C/W |
| Thermal resistance junction to ambient soic | 126.9°C/W |
| Thermal resistance junction to ambient to92 | 162.4°C/W |
| Thermal resistance junction to ambient sot23 | 267.7°C/W |
| Thermal resistance junction to case top soic | 72.2°C/W |
| Thermal resistance junction to case top to92 | 85.8°C/W |
| Thermal resistance junction to case top sot23 | 138.3°C/W |
| Deviation of reference input voltage overtemperature | 17mV |
