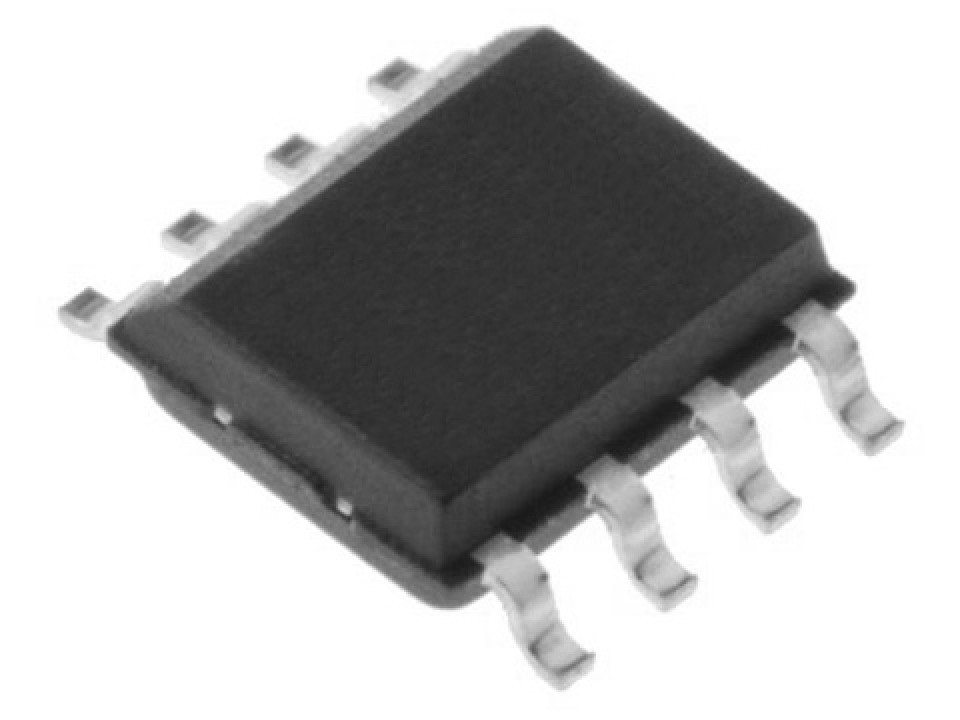

LM393DT, SO8-150-1.27, Компаратор, ST (арт. 210969)
У поставщика
ПроизводительST
КатегорияКомпараторы
У поставщиков
2 500 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:2 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,30 |
Описание
LM393DT — это сдвоенный компаратор напряжения от STMicroelectronics в корпусе SO-8 с шагом выводов 1.27 мм. Микросхема предназначена для сравнения двух аналоговых сигналов и формирования логического уровня на выходе. Отличается низким энергопотреблением, широким диапазоном питающих напряжений и совместимостью с различными логическими уровнями. Применяется в схемах детекторов уровня, преобразователей сигналов и пороговых устройств.
Технические характеристики
| Тип | Компаратор |
| Особенности | Low supply current, input common-mode includes ground, differential input voltage range equals supply voltage |
| Тип монтажа | SMD |
| Esd mm class | M2 (100V to 200V) |
| Тип упаковки | SO8 |
| Корпус | SO8-150-1.27 |
| Монтаж | SMD |
| Esd cdm class | C5 (>1500V) |
| Esd hbm class | H1B (500V to 1000V) |
| Package pitch | 1.27mm |
| Высота корпуса | 1.65mm (typical) |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | -0.3V |
| Ширина корпуса | 150 mil (3.9mm) |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 2V |
| Package body length | 4.9mm |
| Output compatibility | TTL, DTL, ECL, MOS, CMOS |
| Supply current max 5v | 1mA |
| Supply current typ 5v | 0.45mA |
| Тип. входной ток смещения | 20nA |
| Supply current max 30v | 2.5mA |
| Supply current typ 30v | 0.6mA |
| Dual supply voltage max | ±18V |
| Dual supply voltage min | ±1V |
| Output sink current min | 6mA |
| Output sink current typ | 18mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип. входной ток смещ. | 3nA |
| Тип. напряжение смещения вх. | 1mV |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Input bias current max 25c | 250nA |
| Input offset current max 25c | 50nA |
| Input offset voltage max 25c | 5mV |
| Large signal voltage gain min | 50V/mV |
| Large signal voltage gain typ | 200V/mV |
| Дифф. напр. макс. | ±36V |
| Large signal response time typ | 300ns |
| Output short circuit to ground | Infinite (max current ~20mA) |
| Input bias current max over temp | 400nA |
| Output saturation voltage max 4ma | 400mV |
| Output saturation voltage typ 4ma | 80mV |
| Input offset current max over temp | 150nA |
| Input offset voltage max over temp | 9mV |
| Common mode input voltage range 25c | 0V to (VCC+ - 1.5V) |
| Thermal resistance junction case so8 | 40°C/W |
| Response time typ 100mv 5mv overdrive | 1.3µs |
| Output saturation voltage max over temp | 700mV |
| Thermal resistance junction ambient so8 | 125°C/W |
| Common mode input voltage range over temp | 0V to (VCC+ - 2V) |
