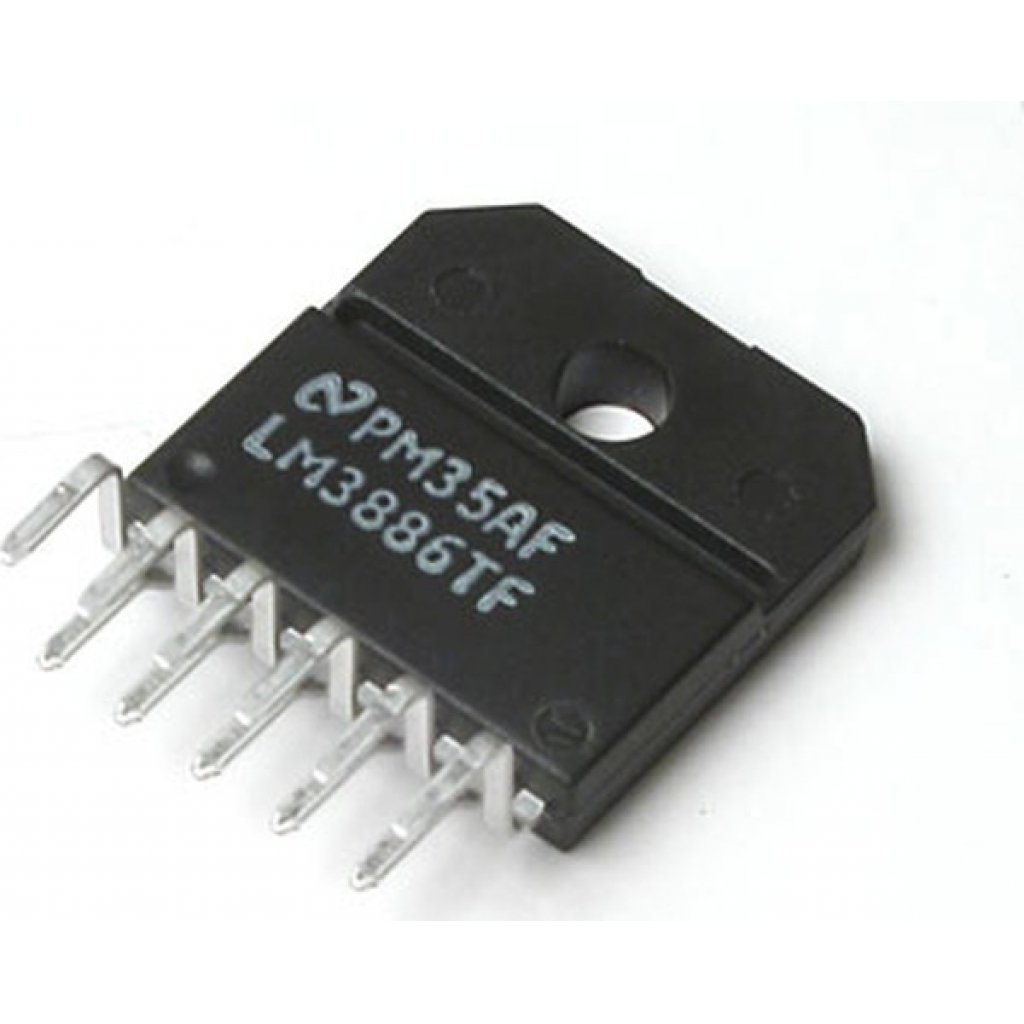

Микросхема LM3886TF/NOPB
У поставщика
У поставщиков
188 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:188 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 770,09 |
| от 4 | 729,95 |
| от 7 | 697,25 |
| от 14 | 672,97 |
| от 40 | 654,90 |
Описание
Микросхема LM3886TF/NOPB от Texas Instruments — это высококачественный аудиоусилитель мощности. Работает от двуполярного напряжения 20–94 В, развивает пиковую мощность до 135 Вт на нагрузке 4 Ом с типичным КНИ всего 0,03%. Выполнена в изолированном корпусе TO-220 с 11 выводами для монтажа в отверстия. Применяется в Hi-Fi усилителях, активных акустических системах и профессиональном звуковом оборудовании.
Технические характеристики
| Корпус | TO-220, 11-lead staggered |
| Cmrr min | 85dB |
| Тип монтажа | Through-hole (THT) |
| Применение | Audio power amplifier |
| Cmrr typical | 110dB |
| Slew rate min | 8V/µs |
| Load impedance | 4Ω, 8Ω |
| Thd plus n max | 0.1% |
| Input noise max | 10µV |
| Package variant | LM3886TF (isolated tab) |
| Peak output power | 135W |
| Psrr negative min | 85dB |
| Psrr positive min | 85dB |
| Slew rate typical | 19V/µs |
| Мин. коэффициент усиления без ОС | 90dB |
| Макс. напр. пит. | 94V |
| Мин. напр. пит. | 20V |
| Thd plus n typical | 0.03% |
| Input noise typical | 2.0µV |
| Защита | SPiKe protection (over-voltage, under-voltage, short circuit, thermal runaway, instantaneous temperature peaks) |
| Mute attenuation min | 80dB |
| Output power 4ohm 28v | 68W |
| Output power 8ohm 28v | 38W |
| Output power 8ohm 35v | 50W |
| Psrr negative typical | 105dB |
| Psrr positive typical | 120dB |
| Макс. ток покоя | 85mA |
| Esd susceptibility hbm | 3000V |
| Макс. входной ток смещения | 1µA |
| Open loop gain typical | 115dB |
| Imd smpte 60hz 7khz 1 1 | 0.009% |
| Imd smpte 60hz 7khz 4 1 | 0.004% |
| Макс. входной ток смещения | 0.2µA |
| Макс. напряжение смещения | 10mV |
| Макс. темп. перехода | 150°C |
| Mute attenuation typical | 115dB |
| Output current limit min | 7A |
| Signal to noise ratio 1w | 92.5dB |
| Ток покоя тип. | 50mA |
| Signal to noise ratio 60w | 110dB |
| Диап. темп. хр. | -40°C to +150°C |
| Gain bandwidth product min | 2MHz |
| Вх. ток смещ. тип. | 0.2µA |
| Типовой входной ток смещения | 0.01µA |
| Типовое входное напряжение смещения | 1mV |
| Output current limit typical | 11.5A |
| Supply voltage operating max | 84V |
| Supply voltage operating min | 20V |
| Gain bandwidth product typical | 8MHz |
| Soldering temperature t package | 260°C for 10s |
| Output dropout voltage negative max | 3.0V |
| Output dropout voltage positive max | 2.0V |
| Тепл. сопр. переход-корпус | 1°C/W |
| Термосопротивление переход-среда | 43°C/W |
| Output dropout voltage negative typical | 2.5V |
| Output dropout voltage positive typical | 1.6V |
