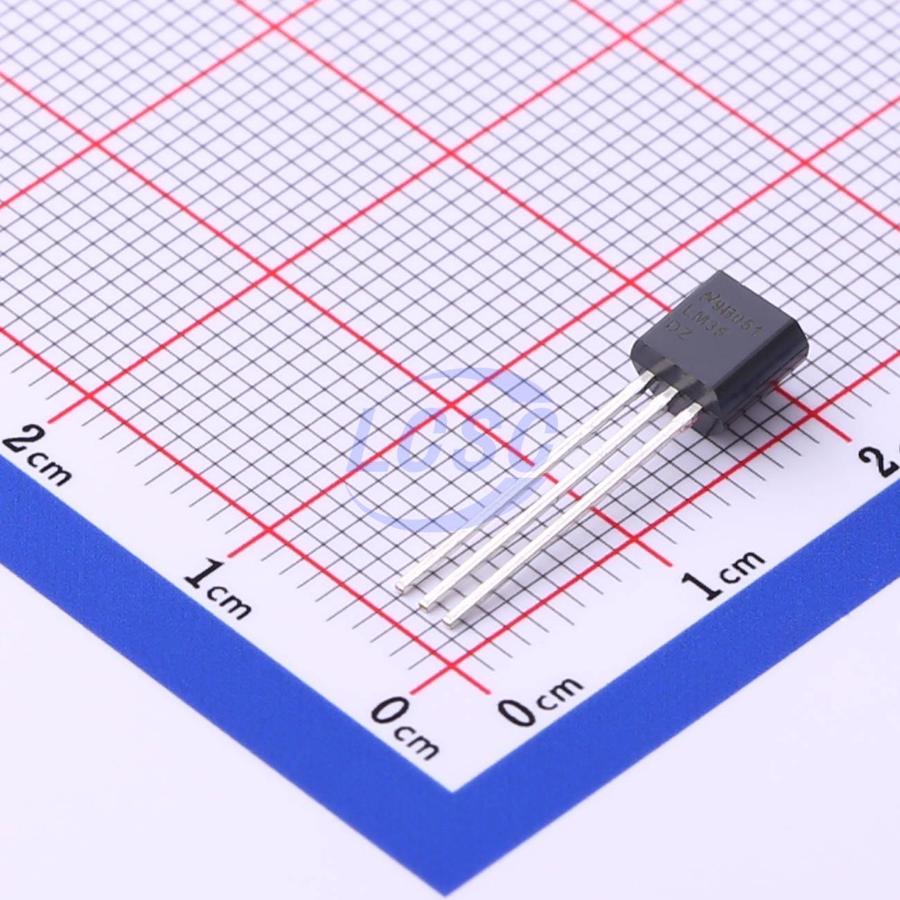

Микросхема LM35DZ/NOPB
У поставщика
У поставщиков
4 933 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:2 733 шт
Срок поставки: до недели
Норм. уп.: 1800
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,11 |
| от 61 | 58,63 |
| от 121 | 55,07 |
| от 241 | 51,96 |
| от 482 | 49,85 |
Склад 12
В наличии:1 200 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,59 |
| от 25 | 51,34 |
| от 250 | 47,70 |
Склад 38
В наличии:1 000 шт.
Срок поставки: до 31 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,87 |
Описание
Микросхема LM35DZ/NOPB от Texas Instruments — это прецизионный датчик температуры. Выходное напряжение линейно пропорционально температуре по шкале Цельсия (10 мВ/°C), работает в диапазоне от 0 до +100 °C. Выпускается в корпусе TO-92. Применяется в системах промышленной автоматики, бытовой электронике и для контроля температуры в различных устройствах.
Технические характеристики
| Тип | precision centigrade temperature sensor |
| Цоколевка | GND, Vout, +Vs |
| Корпус | TO-92 (plastic) |
| Тип монтажа | Выводной |
| ESD рейтинг | 2500V (human body model) |
| Pin config | V+, Vout, GND |
| Nonlinearity | ±0.2°C typical, ±0.5°C max |
| Scale factor | 10mV/°C |
| Self heating | 0.08°C in still air |
| Accuracy at 25c | ±0.6°C typical, ±1.5°C max |
| Рег. линии | ±0.01mV/V typical, ±0.1mV/V max at 25°C |
| Рег. нагрузки | ±0.4mV/mA typical, ±2mV/mA max at 25°C |
| Выходное сопротивление | 0.1Ω for 1mA load |
| Esd susceptibility | 2500V (HBM) |
| Макс. вых. ток | 10mA |
| Макс. напр. пит. | 30V |
| Мин. напр. пит. | 4V |
| Accuracy full range | ±0.8°C typ, ±1.5°C max |
| Accuracy over range | ±0.9°C typical, ±2°C max |
| Line regulation 25c | ±0.01mV/V typ, ±0.1mV/V max |
| Load regulation 25c | ±0.4mV/mA typ, ±2mV/mA max |
| Долговременная стабильность | ±0.08°C for 1000 hours |
| Диап. вых. напр. | -1V to 6V |
| Макс. ток покоя | 114µA |
| Quiescent current max 5v | 131µA |
| Quiescent current typ 5v | 105µA |
| Storage temperature to92 | -60°C to 150°C |
| Quiescent current max 25c | 67µA |
| Quiescent current max 30v | 133µA |
| Quiescent current typ 25c | 56µA |
| Quiescent current typ 30v | 105.5µA |
| Ток покоя тип. | 56µA |
| Диап. темп. хр. | -60°C to 150°C |
| Line regulation full range | ±0.02mV/V typ, ±0.1mV/V max |
| Load regulation full range | ±0.5mV/mA typ, ±5mV/mA max |
| Диап. раб. темп. | 0°C to 100°C |
| Output voltage scale factor | 10mV/°C |
| Абс. макс. напряжение питания | 35V |
| Quiescent current max 30v 25c | 68µA |
| Quiescent current typ 30v 25c | 56.2µA |
| Minimum temperature for rated accuracy | +1.5°C typ, +2°C max |
| Temperature coefficient of quiescent current | +0.39µA/°C typ, +0.5µA/°C max |
| Макс. измеряемая температура, С | 100 |
