Операционный усилитель сдвоенный маломощный ±15В/30В
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
4 900 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:4 900 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,91 |
| от 50 | 24,51 |
Описание

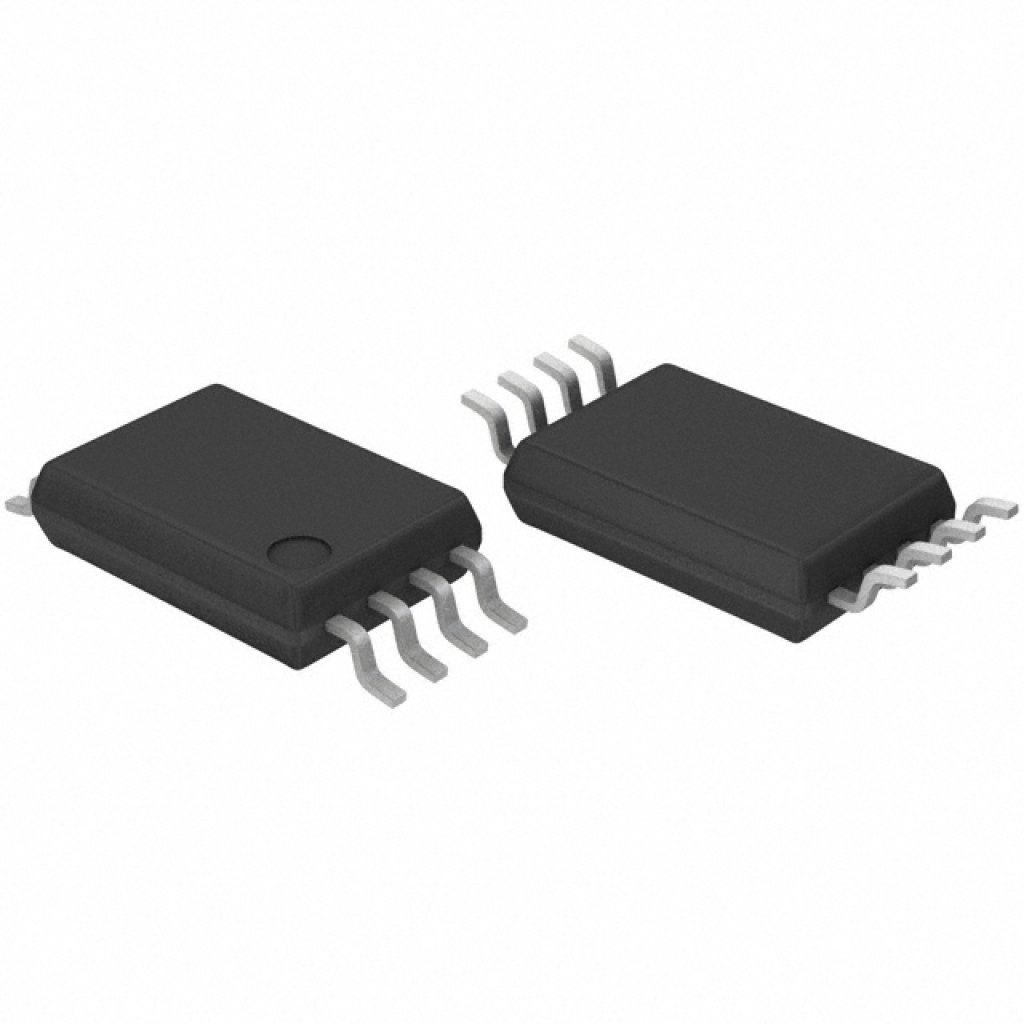

Операционный усилитель LM358PT от STMicroelectronics — сдвоенный маломощный компонент с питанием до 30 В (±15 В). Выполнен в компактном корпусе 8-TSSOP. Подходит для схем с низким энергопотреблением, датчиков и цепей обработки аналоговых сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип монтажа | SMD |
| Тип выхода | single-ended |
| Корпус | 8-TSSOP |
| Package depth | 6.4mm |
| Ширина корпуса | 3.00mm |
| Slew rate typ | 0.3V/µs |
| Макс. вх. ток | 10mA |
| Макс. высота корпуса | 1.10mm |
| Макс. ток питания | 2mA |
| Диап. вх. напр. | 0V to Vcc+-1.5V |
| Supply voltage dual | ±1.5V to ±18V |
| Number of amplifiers | 2 |
| Однополярное питание | 3V to 36V |
| Ток питания типовой | 0.7mA |
| Input noise voltage typ | 40nV/√Hz |
| Output sink current min | 10mA |
| Output sink current typ | 20mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. напряжение смещения | 7mV |
| Power dissipation tssop8 | 0.62W |
| Output source current min | 20mA |
| Output source current typ | 40mA |
| Диап. темп. хр. | -55°C to +150°C |
| Тип усилителя | операционный |
| Gain bandwidth product typ | 0.6MHz |
| Вх. ток смещ. тип. | 20nA |
| Диап. раб. темп. | -40°C to +85°C |
| Типовой входной ток смещения | 2nA |
| Типовое входное напряжение смещения | 2mV |
| Output voltage swing low typ | 5mV |
| Описание (англ.) | Op Amp Dual Low Power Amplifier ±15V/30V 8-Pin TSSOP T/R |
| Large signal voltage gain min | 25V/mV |
| Large signal voltage gain typ | 100V/mV |
| Output voltage swing high typ | 28V |
| Total harmonic distortion typ | 0.02% |
| Дифф. напр. макс. | 36V |
| КСС мин. | 70dB |
| Common mode rejection ratio typ | 85dB |
| Supply voltage rejection ratio min | 65dB |
| Supply voltage rejection ratio typ | 100dB |
