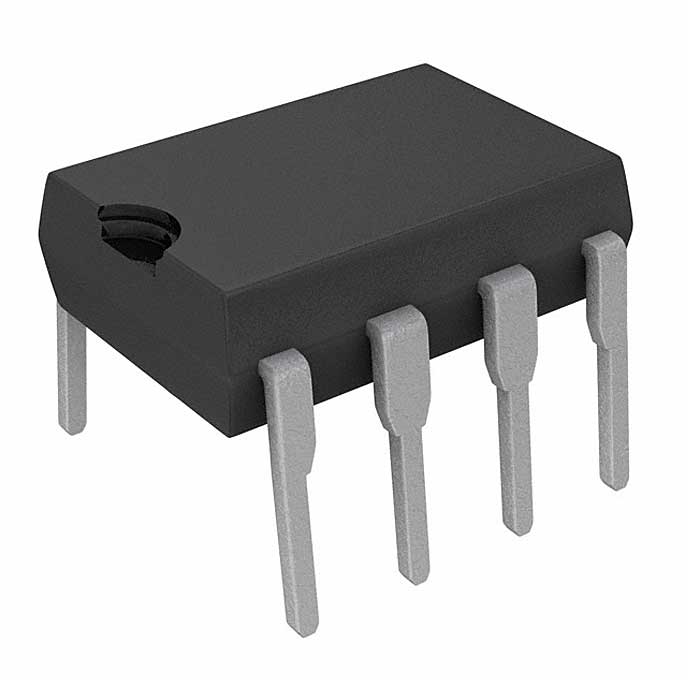

Операционный усилитель LM358P
У поставщика
У поставщиков
3 250 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 7,52 |
| от 100 | 7,05 |
| от 200 | 6,77 |
| от 500 | 6,35 |
Цены поставщиков
Склад 15
В наличии:3 250 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 7,01 |
Описание
Операционный усилитель LM358P от SLKOR выпускается в корпусе DIP-8 для монтажа в отверстия. Работает от однополярного напряжения 3–36 В или двуполярного ±1,5–±18 В, потребляя до 2 мА, с полосой пропускания 1 МГц. Подходит для аналоговой обработки сигналов в промышленной автоматике, бытовой электронике и измерительных схемах.
Технические характеристики
| Тип монтажа | THT |
| Тип упаковки | DIP-8 |
| Supply current 5v | 0.5~1.2mA |
| Channel separation | 120dB |
| Входной ток смещения | 45~150nA |
| Supply current 30v | 1~2mA |
| Output sink current | 10~20mA |
| Supply voltage dual | ±1.5~±18V |
| Unit gain bandwidth | 1MHz |
| Вх. ток смещ. | 3~30nA |
| Вх. напр. смещ. | 2~5mV |
| Output source current | 50~100mA |
| Ток КЗ | 40~60mA |
| Однополярное питание | 3~36V |
| Power dissipation dip8 | 830mW |
| Power dissipation sop8 | 550mW |
| Package dimensions dip8 | { "width_max": "6.604mm", "width_min": "6.096mm", "height_max": "3.429mm", "height_min": "3.175mm", "length_max": "9.525mm", "length_min": "9.017mm", "pin_spacing": "2.54mm" } |
| Коэф. усиления по напряжению | 50~100V/mV |
| Диап. темп. хр. | -65~+150°C |
| Коэфф. подавления синфазного сигнала | 70~85dB |
| Диап. раб. темп. | 0~+70°C |
| Output low voltage swing 15v | 5~20mV |
| Коэффициент подавления питания | 65~100dB |
| Input common mode voltage range | 0 to Vcc-1.5V |
| Differential input voltage range | 36V |
| Output high voltage swing 30v 2k | 26V |
| Output high voltage swing 30v 10k | 27~29V |
