Операционный усилитель сдвоенный маломощный ±15В/30В
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
25 900 шт.
Норм. уп.: 100
Цены поставщиков
Склад 38
В наличии:9 974 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,14 |
Склад 12
В наличии:9 506 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 3800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,49 |
| от 100 | 8,13 |
| от 1 000 | 7,53 |
Склад 13
В наличии:6 420 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,17 |
| от 280 | 9,94 |
| от 559 | 8,96 |
| от 1 117 | 8,13 |
| от 2 500 | 7,59 |
Описание

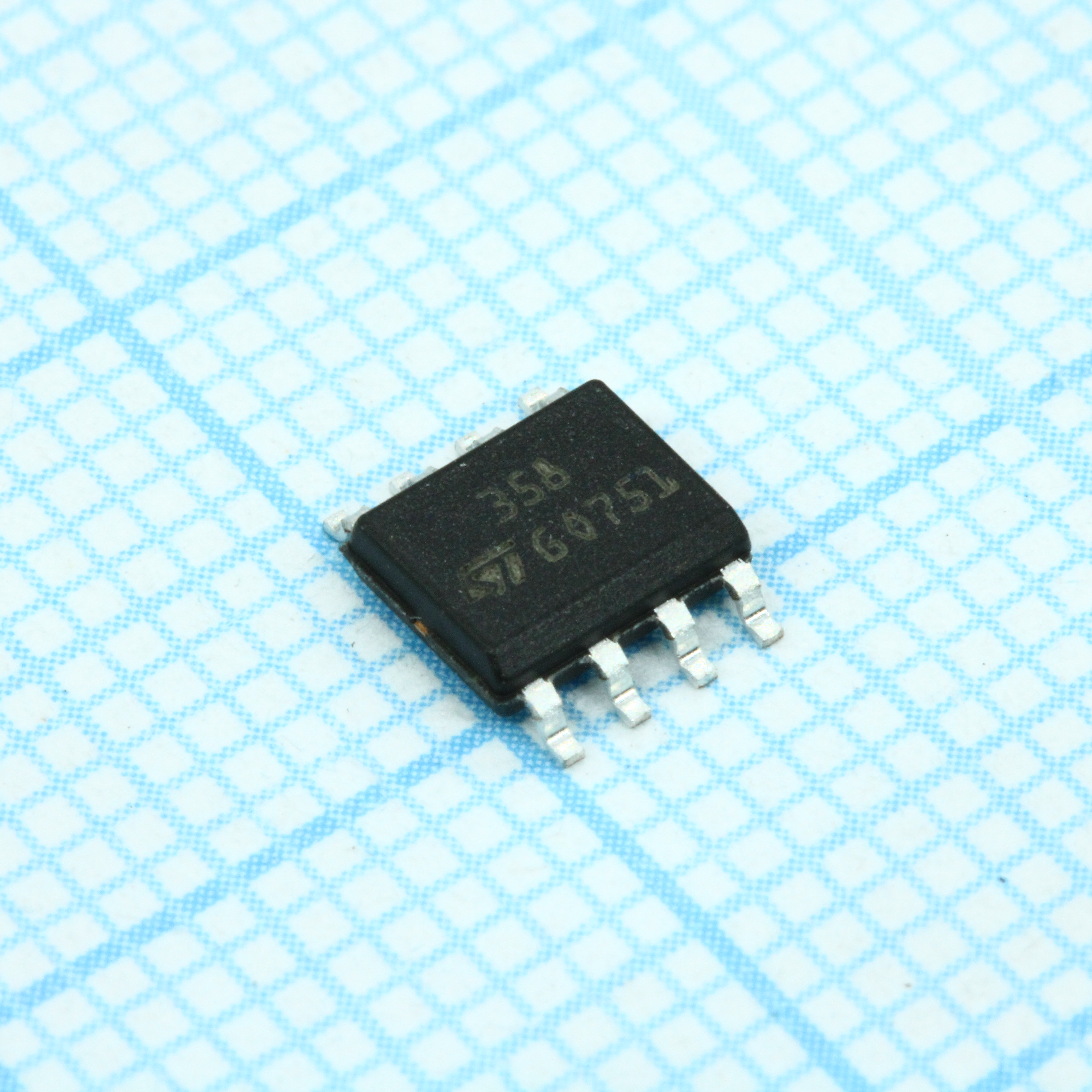

Операционный усилитель LM358DT от STMicroelectronics — это сдвоенный маломощный компонент. Работает при напряжении до 30 В или ±15 В, выпускается в компактном корпусе SOIC8. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1.5kV |
| ЭСР HBM | 300V |
| Корпус | SO-8 |
| Тип монтажа | SMD |
| Slew rate min | 0.3V/µs |
| Slew rate typ | 0.6V/µs |
| Dc voltage gain | 100dB |
| Макс. вх. ток | 50mA |
| Макс. вх. напр. | 32V |
| Channel separation | 120dB |
| Мин. коэффициент усиления без ОС | 50V/mV |
| Open loop gain typ | 100dB |
| Макс. ток питания | 1.2mA |
| Ток пит. тип. | 0.7mA |
| Макс. напр. пит. | 30V |
| Мин. напр. пит. | 3V |
| Bandwidth unity gain | 1.1MHz |
| Input current ac max | 50mA |
| Input current dc max | 5mA |
| Number of amplifiers | 2 |
| Frequency compensated | internally |
| Channel separation min | 120dB |
| Макс. входной ток смещения | 150nA |
| Тип. входной ток смещения | 20nA |
| Supply voltage abs max | 32V |
| Output current sink typ | 20mA |
| Output sink current min | 10mA |
| Output sink current typ | 20mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Двуполярное питание макс. | ±16V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. входной ток смещения | 30nA |
| Тип. входной ток смещ. | 2nA |
| Макс. напряжение смещения | 7mV |
| Тип. напряжение смещения вх. | 2mV |
| Макс. темп. перехода | 150°C |
| Output voltage swing low | 0V |
| Output voltage swing max | V+ -1.5V |
| Output voltage swing min | 0V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Output current source max | 60mA |
| Output current source min | 20mA |
| Output current source typ | 40mA |
| Output voltage swing high | 0V to (Vcc+ -1.5V) |
| Тип усилителя | операционный |
| Gain bandwidth product min | 0.7MHz |
| Gain bandwidth product typ | 1.1MHz |
| Output voltage swing large | 0V to V+ -1.5V |
| Supply current per amp max | 1.2mA |
| Supply current per amp typ | 0.7mA |
| Output sink current low max | 50µA |
| Output sink current low typ | 12µA |
| Supply current per operator | 0.7mA |
| Low level output voltage max | 20mV |
| Описание (англ.) | Op Amp Dual Low Power Amplifier ±15V/30V 8-Pin SO N T/R |
| High level output voltage min | 26V |
| High level output voltage typ | 27V |
| Large signal voltage gain min | 50V/mV |
| Large signal voltage gain typ | 100V/mV |
| Output short circuit duration | infinite |
| Total harmonic distortion typ | 0.02% |
| Дифф. напр. макс. | 32V |
| Equivalent input noise voltage | 55nV/√Hz |
| Input offset current drift max | 300pA/°C |
| Input offset current drift typ | 10pA/°C |
| Input offset voltage drift max | 30µV/°C |
| Input offset voltage drift typ | 7µV/°C |
| КСС мин. | 70dB |
| Common mode rejection ratio typ | 85dB |
| Input common mode voltage range | 0V to Vcc+ -1.5V |
| Equivalent input noise voltage typ | 55nV/√Hz |
| Supply voltage rejection ratio min | 65dB |
| Supply voltage rejection ratio typ | 100dB |
| Input common mode voltage range max | V+ -1.5V |
| Input common mode voltage range min | 0V |
| Тепл. сопр. переход-корпус | 40°C/W |
| Рабочая температура | Com |
| Термосопротивление переход-среда | 125°C/W |
| Thermal resistance junction to case so8 | 40°C/W |
| Thermal resistance junction to case dip8 | 41°C/W |
| Thermal resistance junction to ambient so8 | 125°C/W |
| Thermal resistance junction to case tssop8 | 37°C/W |
| Thermal resistance junction to ambient dfn8 | 57°C/W |
| Thermal resistance junction to ambient dip8 | 85°C/W |
| Thermal resistance junction to case miniso8 | 39°C/W |
| Входной ток смещения, нА | 150 |
| Thermal resistance junction to ambient tssop8 | 120°C/W |
| Thermal resistance junction to ambient miniso8 | 190°C/W |
| Input common mode voltage range includes negative rails | Да |
| Differential input voltage range equal to supply voltage | Да |
| Входное напряжение смещения, мВ | 7 |
| Граничная частота усиления, МГц | 1.1 |
