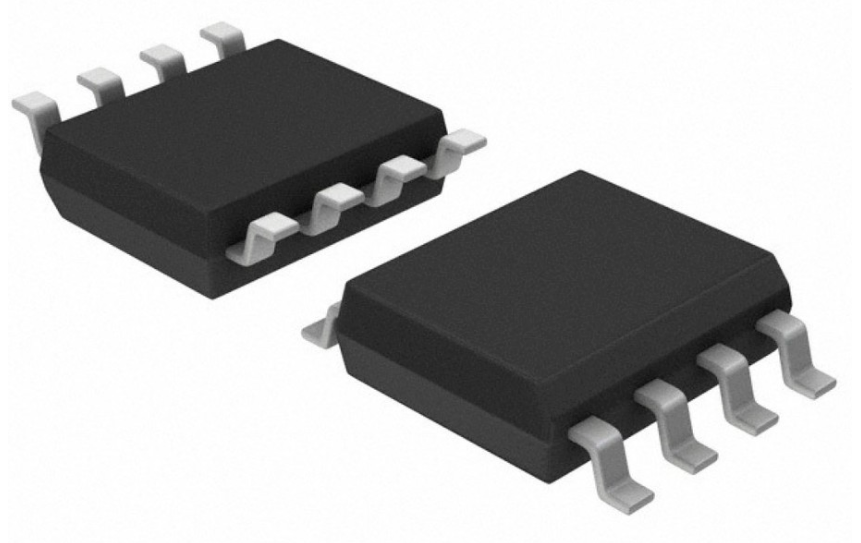

Микросхема LM358ADR
У поставщика
У поставщиков
35 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,75 |
Цены поставщиков
РадиоЧип
В наличии:35 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,75 |
Описание
Микросхема LM358ADR от Texas Instruments — сдвоенный операционный усилитель в корпусе SOIC-8 для поверхностного монтажа. Работает от напряжения от 3 до 30 В, обеспечивает скорость нарастания сигнала 0,3 В/мкс и коэффициент ослабления синфазного сигнала 70 дБ. Подходит для измерительных схем, активных фильтров и промышленной автоматики.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 500V |
| Корпус | SOIC-8 (R-PDSO-G8) |
| Каналы | 2 |
| Кол-во выводов | 8 |
| Скорость нарастания | 0.3V/μs |
| Артикул | LM358ADR |
| Cmrr typical | 70dB |
| Производитель | Texas Instruments |
| Psrr typical | 65dB |
| Тип монтажа | SMD |
| Тип компонента | Operational Amplifier |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. вх. напр. | 32V |
| Мин. коэффициент усиления без ОС | 50dB |
| Макс. напр. пит. | 30V |
| Мин. напр. пит. | 3V |
| Макс. рабочая температура | 70°C |
| Мин. рабочая температура | 0°C |
| Ширина мм | 3.9mm |
| Output current sink | 20mA |
| Длина мм | 4.9mm |
| Unity gain bandwidth | 0.7MHz |
| Crosstalk attenuation | 120dB |
| Output current source | 20mA |
| Макс. входной ток смещения | 100nA |
| Open loop gain typical | 100dB |
| Макс. низкое выходное напряжение | 20mV |
| Ток питания типовой | 0.7mA |
| Output voltage high min | 26V |
| Двуполярное питание макс. | ±16V |
| Supply voltage dual min | ±1.5V |
| Макс. входной ток смещения | 30nA |
| Макс. напряжение смещения | 3mV |
| Вх. ток смещ. тип. | 15nA |
| Типовой входной ток смещения | 2nA |
| Типовое входное напряжение смещения | 2mV |
| Short circuit output current | 60mA |
| Common mode input voltage max | VCC-1.5V |
| Common mode input voltage min | 0V |
| Дифф. напр. макс. | 32V |
