AC-DC, 50Вт, вход 85...305В AC 47...63 Гц, выход 24В/1.5А, изоляция 4000В AC, в корпусе на шасси, -30...+70°C
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания в корпусе
У поставщиков
29 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт504,06 ₽
Сумма504,06 ₽
+ доплата 490,00 ₽
В наличии29 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 497,23 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 504,06 ₽. До заказа без доплаты не хватает 16 795,94 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 504,06 ₽
Описание

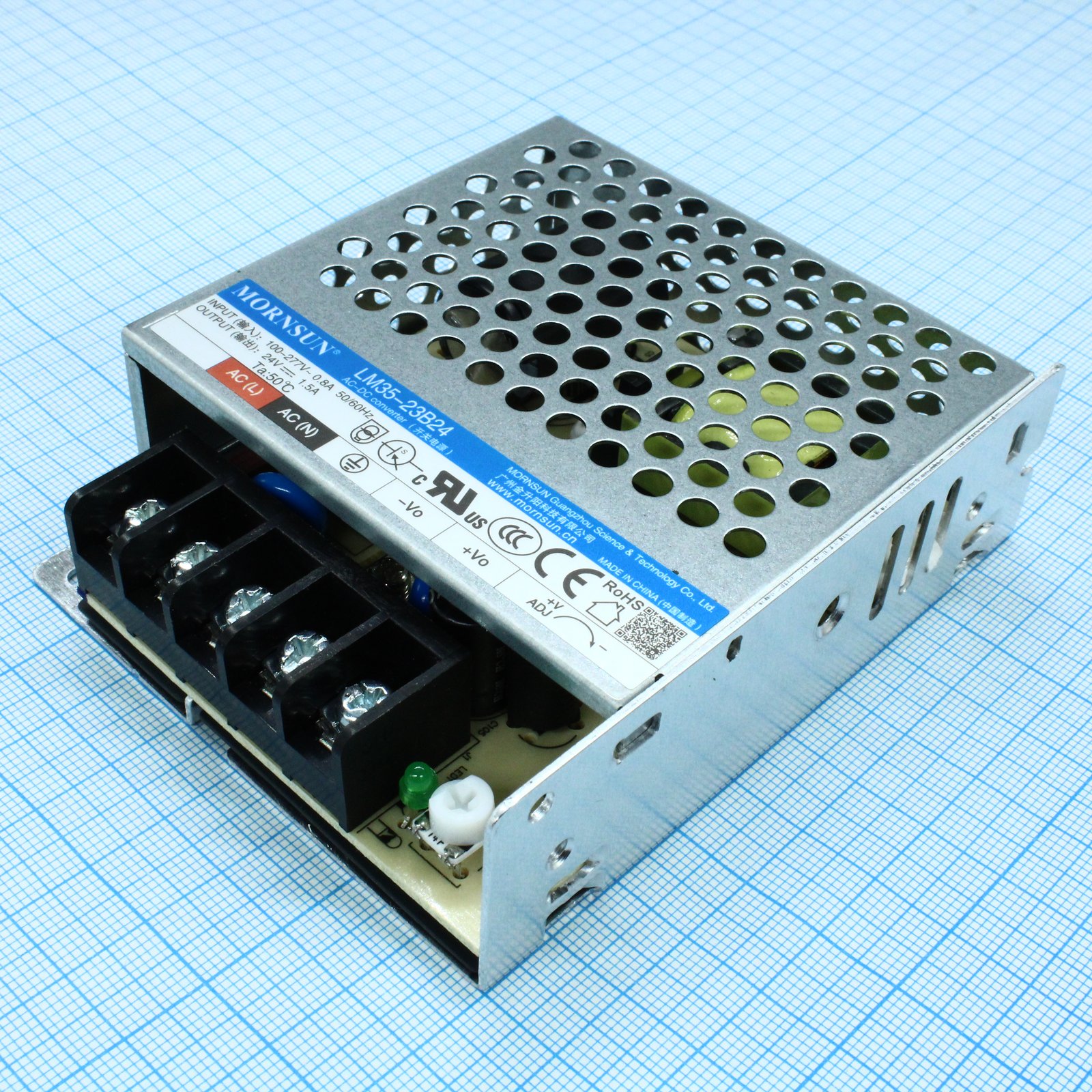

MORNSUN LM35-23B24 — это AC-DC источник питания мощностью 50 Вт. Модель работает от сети 85–305 В переменного тока и выдаёт стабильные 24 В при токе до 1.5 А, с гальванической изоляцией 4000 В AC. Корпус предназначен для монтажа на шасси, а рабочий диапазон температур — от -30 до +70°C. Такой блок питания подходит для промышленной автоматики и систем управления.
Технические характеристики
| Серия | LM35-23Bxx |
| Мощность | 36 Вт |
| Пульсации и шум | 150mV |
| Исполнение | Закрытый |
| Материал корпуса | Metal (AL1100, SGCC) |
| MTBF | >300,000h |
| Вес | 170g |
| Горячая замена | Unavailable |
| Тип монтажа | Chassis |
| Размеры | 99.00x82.00x30.00mm |
| Описание | AC/DC 35W Enclosed Switching Power Supply |
| Помехоуст. CS | IEC/EN61000-4-6 10Vr.m.s perf.CriteriaA |
| Помехоуст. RS | IEC/EN61000-4-3 10V/m perf.CriteriaA |
| Артикул | LM35-23B24 |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Помехоуст. EFT | IEC/EN61000-4-4 ±2KV perf.CriteriaA |
| Устойчивость ESD | IEC/EN61000-4-2 Contact±6KV/Air±8KV Perf.CriteriaA |
| Минимальная нагрузка | 0% |
| Вых. мощность | 35W |
| Класс безопасности | CLASS I |
| Метод охлаждения | свободная воздушная конвекция |
| Помехоустойчивость импульсная | IEC/EN61000-4-5 line to line±2KV/line to ground±4KV perf.CriteriaA |
| Вых. ток | 1.5A |
| Напряжение, В | 24 |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Стандарт безопасности | IEC/EN/UL62368/EN60335/EN61558/GB4943 |
| Гармонический ток | IEC/EN61000-3-2 CLASSA |
| Входное AC напряжение | 85-305VAC |
| Входное напряжение DC | 120-430VDC |
| Влажн. хранения | 95%RH |
| Описание | Power Supplies - Chassis Mount 36W 24V 1.5A AC-DC 115-230VAC |
| Рабочая высота | 5000m |
| Раб. влажность | 20-90%RH |
| Hold up time 115VAC | 8ms |
| Hold up time 230VAC | 30ms |
| Макс. емк. нагрузка | 750µF |
| Темп. хранения | -40℃ to +85℃ |
| Частота перекл. | 65kHz |
| КПД при 230 В AC | 87% |
| Входной ток при 115 В AC | 0.8A |
| Входной ток при 230 В AC | 0.6A |
| Испытательное напряжение изоляции вход | 2000VAC |
| Сертификация безопасности | IEC/EN/UL62368/EN60335/EN61558/GB4943 |
| Устойчивость к провалам напряжения | IEC/EN61000-4-11 0%,70% perf.CriteriaB |
| Испытательное напряжение изоляции выход | 1250VAC |
| Раб. температура | -30℃ to +70℃ |
| Leakage current 277VAC | <0.75mA |
| Частота входного напряжения | 47-63Hz |
| Точность выходного напряжения | ±1% |
| Защита от перегрузки по току | 110%-200% Io, self-recovery |
| Защита от перенапр. | ≤33.6VDC (Hiccup, self-recovery) |
| Темп. коэф. | ±0.03%/℃ |
| Тип упаковки | Штучный товар |
| Защита от КЗ | Recovery time <5s after the short circuit disappear. Hiccup or turn off, continuous, self-recovery |
| Температура снижения мощности | -30℃ to -25℃: 5%/℃; +50℃ to +70℃: 2%/℃ |
| Потребление в дежурном режиме | 0.3W |
| Сопротивление изоляции входа | 100MΩ at 500VDC |
| Испытательное напряжение изоляции вход-выход | 4000VAC |
| Сопротивление изоляции выхода | 100MΩ at 500VDC |
| Снижение мощности по входу | 85VAC-100VAC: 1.33%/VAC; 277VAC-305VAC: 0.71%/VAC |
| Диапазон регулировки выходного напряжения | 21.6-28.8V |
| Пусковой ток холодного старта, 115 В AC | 30A |
| Пусковой ток холодного старта, 230 В AC | 50A |
| Сопротивление изоляции вход-выход | 100MΩ at 500VDC |
| Ток, А | 1,5 |
