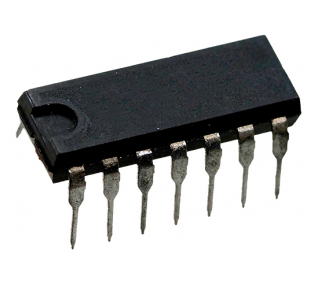

Микросхема LM339N
У поставщика
У поставщиков
1 930 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:1 930 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,18 |
| от 75 | 34,81 |
| от 125 | 32,05 |
| от 250 | 29,97 |
| от 475 | 28,42 |
Описание
Микросхема LM339N от Texas Instruments — это счетверённый компаратор напряжения. Работает в диапазоне от 2 до 36 В, потребляет малый ток и выпускается в корпусе DIP-14. Подходит для схем управления, детекторов уровня и промышленной автоматики.
Технические характеристики
| Тип | Компараторы |
| Корпус | DIP14, SO14, TSSOP14 |
| Тип монтажа | Выводной |
| Технология | Bipolar |
| Input stage | PNP |
| Тип выхода | TTL, DTL, ECL, MOS, CMOS compatible |
| Время отклика | 1.3µs typ (100mV step, 5mV overdrive) |
| Ток питания | 1.1mA typ, 2mA max at 5V; 1.3mA typ, 2.5mA max at 30V |
| Описание | Analog Comparators Quad Differential |
| Рассеиваемая мощность | 1500mW (DIP14), 830mW (SO14), 710mW (TSSOP14) |
| Входной ток смещения | 25nA typ, 100nA max at 25°C; 300nA max over temp |
| Макс. вых. ток | 20mA approximately |
| Диап. вх. напр. | -0.3V to +36V |
| Output sink current | 6mA min, 16mA typ (Vid=1V, Vo=1.5V) |
| Supply voltage dual | ±1V to ±18V |
| Вх. ток смещ. | ±5nA typ, 50nA max at 25°C; 150nA max over temp |
| Вх. напр. смещ. | ±1mV typ, 5mV max at 25°C; 9mV max over temp |
| Темп. перехода | +150°C |
| Number of comparators | 4 |
| Однополярное питание | 2V to 36V |
| Коэф. усиления по напряжению | 50V/mV min, 200V/mV typ |
| Диап. темп. хр. | -65°C to +150°C |
| Differential input voltage | ±36V |
| Large signal response time | 300ns typ |
| Диап. раб. темп. | 0°C to +70°C |
| Output leakage current high | 0.1nA typ at 25°C, 1µA max over temp |
| Output saturation voltage low | 250mV typ, 400mV max at 25°C (Io=4mA); 700mV max over temp |
| Output short circuit duration | Infinite to ground |
| Input common mode voltage range | 0V to VCC+ -1.5V (at 25°C), 0V to VCC+ -2V (over temp) |
| Тепловое сопротивление переход-среда | 80°C/W (DIP14), 150°C/W (SO14), 175°C/W (TSSOP14) |
