Регулируемый стабилизатор с низким падением напряжения отрицательной полярности, 1.2 В-37 В, 1.5 А
У поставщика
ПроизводительON Semiconductor
КатегорияЛинейные регуляторы
У поставщиков
672 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:672 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,64 |
| от 50 | 54,88 |
| от 100 | 50,99 |
| от 200 | 48,06 |
| от 350 | 45,87 |
Описание

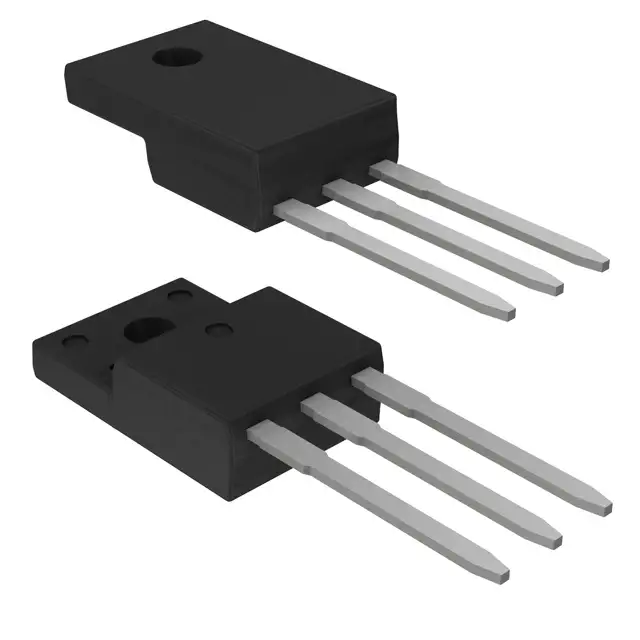

Регулируемый стабилизатор отрицательной полярности от ON Semiconductor. Работает в диапазоне выходных напряжений от -1,2 до -37 В при токе до 1,5 А. Выполнен в стандартном корпусе TO-220. Подходит для построения источников питания в промышленной автоматике и лабораторном оборудовании.
Технические характеристики
| Цоколевка | Pin 1: Adjust, Pin 2: Vin, Pin 3: Vout |
| Корпус | TO-220AB (T suffix), D2PAK (D2T suffix) |
| Особенности | Adjustable negative voltage regulator, Internal thermal overload protection, Internal short circuit current limiting, Safe-area compensation, Floating operation for high voltage applications |
| Тип монтажа | Выводной |
| Rms noise | 0.003% of VO typ |
| Применение | Local on-card regulation, Programmable output regulator, Precision current regulator |
| Рег. линии | 0.01%/V typ, 0.04%/V max (25°C); 0.02%/V typ, 0.07%/V max (full temp) |
| Рег. нагрузки | 15mV typ, 50mV max (|VO|≤5V); 0.3% typ, 1.0% max (|VO|≥5V) |
| Подавление пульсаций | 60dB typ (without CAdj); 66dB min, 77dB typ (with CAdj=10µF) |
| Опорное напряжение | -1.25V |
| Макс. вых. ток | 1.5A |
| Терморегулирование | 0.003%/W typ, 0.04%/W max |
| External components | Co: 1.0µF solid tantalum or 10µF aluminum electrolytic recommended; R1: 120Ω (typical); R2: Set by formula: R2 = (|Vout|/|Vref| - 1) * R1; Cin: 1.0µF (required if regulator located >4 inches from filter); Cadj: 10µF (optional, for ripple rejection) |
| Долговременная стабильность | 0.3% typ, 1.0% max per 1000 hours |
| Темп. хранения | -65°C to +150°C |
| Мин. ток нагр. | 1.5mA typ, 6mA max (|VI-VO|≤10V); 2.5mA typ, 10mA max (|VI-VO|≤40V) |
| Диап. вых. напр. | -1.2V to -37V |
| Температурная стабильность | 0.6% typ |
| Adjustment pin current | 65µA typ, 100µA max |
| Maximum output current | 1.5A min, 2.2A max (|VI-VO|≤15V); 0.15A min, 0.4A max (|VI-VO|≤40V) |
| Тип упаковки | Tube (туба) |
| Heatsink connected to pin | Pin 2 |
| Описание (англ.) | Standard Regulator Neg -1.2V to -37V 1.5A 3-Pin(3+Tab) TO-220 Tube |
| Adjustment pin current change | 2µA typ, 5µA max |
| Input output differential max | 40V |
| Рабочая температура перехода | -40°C to +125°C |
| Тепл. сопр. переход-корпус | 5°C/W (case 221A), 5°C/W (case 936), 4°C/W typ (T package) |
| Термосопротивление переход-среда | 65°C/W (case 221A), 70°C/W (case 936) |
