Документация
Компаратор 300нс, питание 2...36В, открытый коллектор, -40...+85°С
У поставщика
ПроизводительRUNIC
КатегорияКомпараторы
У поставщиков
18 197 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:15 121 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,83 |
| от 415 | 8,36 |
| от 686 | 7,52 |
| от 1 144 | 6,86 |
| от 1 902 | 6,41 |
Склад 13
В наличии:3 076 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,28 |
| от 164 | 9,95 |
| от 328 | 8,84 |
| от 655 | 7,99 |
| от 1 309 | 7,38 |
Описание

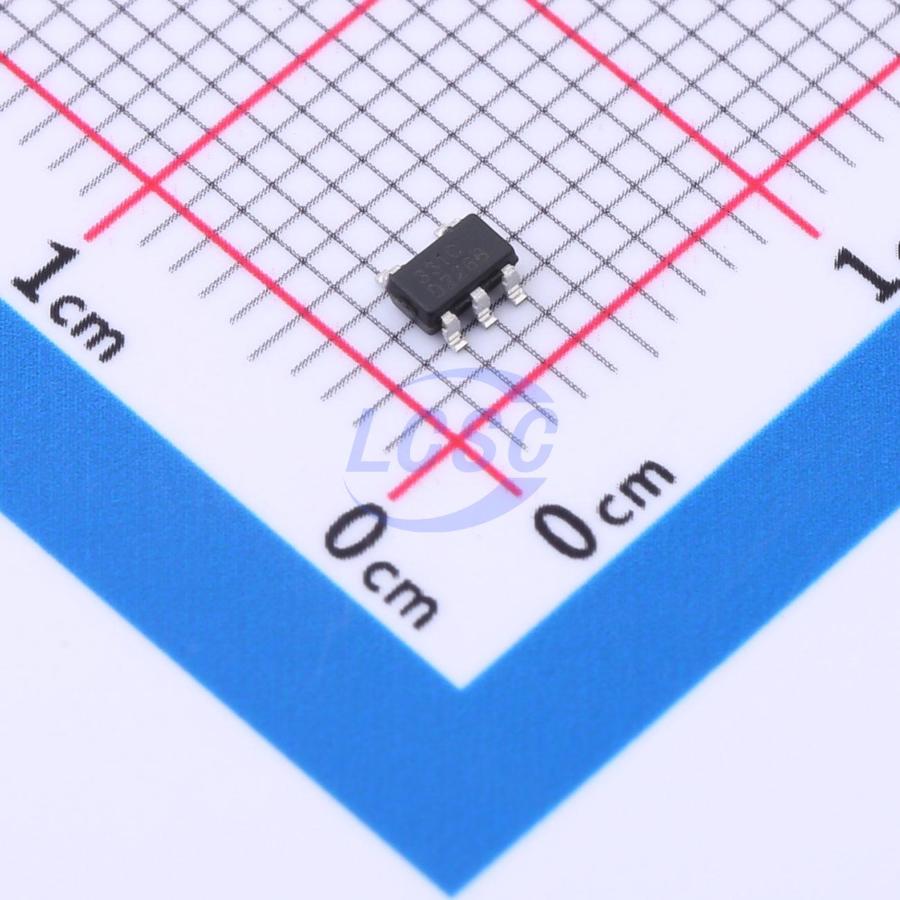

Компаратор от RUNIC с быстродействием 300 нс. Работает при напряжении от 2 до 36 В, имеет выход с открытым коллектором и рассчитан на температуры от -40 до +85 °С. Выпускается в компактном корпусе SOT-23-5. Подходит для схем промышленной автоматики и портативной электроники.
Технические характеристики
| ESD CDM | ±1000V |
| ЭСР HBM | ±2000V |
| Корпус | SOT23-5 |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm×1.60mm |
| Кол-во выводов | 5 |
| Описание | General-Purpose High-Voltage Open-Drain Output Single Comparator |
| Тип выхода | open-drain |
| Артикул | LM331CXF |
| Dual supply max | ±18V |
| Dual supply min | ±1.5V |
| Макс. вх. ток | 10mA |
| Макс. вых. ток | ±55mA |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 3V |
| Output sink current | 27mA |
| Output short circuit | Continuous |
| Large signal gain min | 50V/mV |
| Large signal gain typ | 200V/mV |
| Макс. ток покоя | 40µA |
| Ток покоя тип. | 20µA |
| Макс. входной ток смещения | 50pA |
| Тип. входной ток смещения | 10pA |
| Низ. напр. вых. макс. | 300mV |
| Output low voltage typ | 210mV |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. входной ток смещения | 50pA |
| Тип. входной ток смещ. | 10pA |
| Макс. напряжение смещения | ±4.5mV |
| Тип. напряжение смещения вх. | ±0.6mV |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Quiescent current max 36v | 43µA |
| Описание (англ.) | Comparator Single ±18V/36V 5-Pin SOT-23 T/R |
| Common mode voltage range max | V+ - 1.5V |
| Common mode voltage range min | V- |
| Output leakage current 5v max | 20nA |
| Output leakage current 5v typ | 2nA |
| Output leakage current 36v max | 50nA |
| Output leakage current 36v typ | 4nA |
| Input bias current max full temp | 100nA |
| Input offset current max full temp | 100nA |
| Input offset voltage max full temp | 5mV |
| Термосопротивление кристалл-плата | 85.9°C/W |
| Propagation delay high to low 5v 10mv | 7.8µs |
| Propagation delay low to high 5v 10mv | 28µs |
| Рабочая температура | Ind |
| Propagation delay high to low 36v 10mv | 11.5µs |
| Propagation delay high to low 5v 100mv | 2.0µs |
| Propagation delay low to high 36v 10mv | 29µs |
| Propagation delay low to high 5v 100mv | 6.1µs |
| Термосопротивление переход-среда | 273.8°C/W |
| Common mode voltage range max full temp | V+ - 2.0V |
| Propagation delay high to low 36v 100mv | 3.0µs |
| Propagation delay low to high 36v 100mv | 7.1µs |
| Thermal resistance junction to case top | 126.8°C/W |
