Регулируемый стабилизатор с низким падением напряжения положительной полярности, 1.2 В-37 В, 1.5 А
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
11 527 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:7 427 шт
Срок поставки: до недели
Норм. уп.: 150
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,94 |
| от 94 | 34,93 |
| от 150 | 32,53 |
| от 450 | 30,45 |
| от 750 | 29,06 |
Склад 12
В наличии:4 100 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,51 |
| от 25 | 29,91 |
| от 250 | 27,77 |
Описание

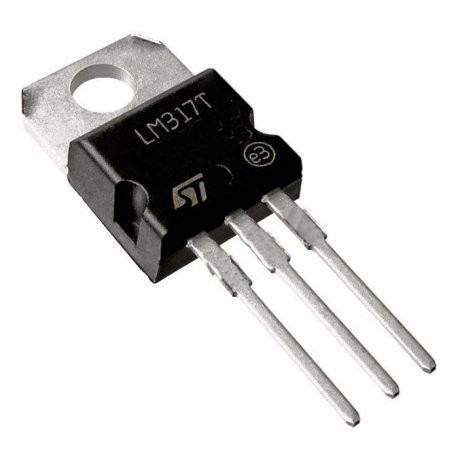

LM317T от STMicroelectronics — это регулируемый стабилизатор напряжения положительной полярности. Работает в диапазоне от 1,2 до 37 В при токе до 1,5 А, выполнен в корпусе TO-220. Подходит для блоков питания и схем промышленной автоматики.
Технические характеристики
| Тип | adjustable_positive_voltage_regulator |
| Корпус | TO-220 |
| Тип монтажа | Выводной |
| Компонент | LM317T |
| Рег. линии | 0.04%/V |
| Рег. нагрузки | 0.5% |
| Рассеиваемая мощность | Internally limited |
| Опорное напряжение | 1.25V |
| Выходная емкость | 1µF |
| Макс. вых. ток | 1.5A |
| Мин. выходной ток | 1.5A |
| Dropout voltage typ | 2V (at 25°C, 1.5A) |
| Макс. регулировка линии | 0.04%/V (Tj=25°C), 0.07%/V (full range) |
| Стаб. по линии тип. | 0.01%/V |
| Макс. регулировка нагрузки | 25mV (Vo≤5V), 0.5% (Vo≥5V) |
| Типовая регулировка нагрузки | 5mV (Vo≤5V), 0.1% (Vo≥5V) |
| Защита | current limiting, thermal shutdown, SOA control |
| Тип выхода | регулируемый |
| Maximum load current | 2.2A |
| Мин. ток нагр. | 10mA |
| Выходное напряжение шума | 0.003% |
| Диап. вых. напр. | 1.2V to 37V |
| Ripple rejection typ | 65dB (no CADJ), 80dB (with 10µF CADJ) |
| Макс. опорное напряжение | 1.3V |
| Мин. опорное напряжение | 1.2V |
| Тип. опорное напряжение | 1.25V |
| Adjustment capacitance | 10µF |
| Adjustment pin current | 100µA |
| Output noise percentage | 0.003% of Vout (10Hz-100kHz) |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Input bypass capacitance | 0.1µF |
| Maximum load current max | 2.2A (Vi-Vo≤15V, Tj=25°C) |
| Maximum load current typ | 1.5A (Vi-Vo≤15V) |
| Minimum load current max | 10mA (Vi-Vo=40V) |
| Minimum load current typ | 3.5mA |
| Supply voltage rejection | 80dB |
| Диап. темп. хр. | -65°C to 150°C |
| Adjustment pin current max | 100µA |
| Adjustment pin current typ | 50µA |
| Output capacitance aluminum | 25µF |
| Описание (англ.) | Standard Regulator Pos 1.2V to 37V 1.5A 3-Pin(3+Tab) TO-220 Tube |
| Adjustment pin current change | 5µA |
| Input output differential max | 40V |
| Тепловое сопр. переход-корпус | 5°C/W |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | 0°C |
| Тепловое сопротивление переход-среда | 50°C/W |
| Диапазон темп. перехода | 0°C to 125°C |
| Input output differential voltage max | 40V |
| Номин. выходной ток, А | 1.5 |
| Полярность включения | положительная |
| Мин. входное напряжение, В | 4.2 |
| Макс. входное напряжение, В | 40 |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 1.2 |
| Выходное напряжение мин. (рег.выход) | 1.2 |
| Выходное напряжение макс. (рег. выход) | 37 |
