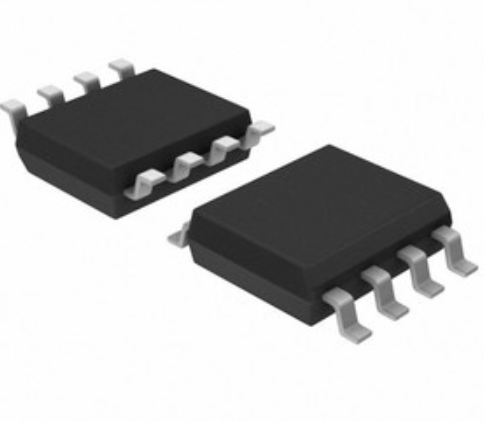

Линейный регулятор LM317LM/TR
У поставщика
У поставщиков
50 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,83 |
Цены поставщиков
РадиоЧип
В наличии:28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,83 |
Склад 7
В наличии:22 шт
Цена по запросуОписание
Линейный регулируемый стабилизатор напряжения от HGSEMI. Модель LM317LM/TR в компактном корпусе SOP-8 для поверхностного монтажа обеспечивает выходное напряжение от 1,2 до 37 В при токе до 100 мА. Отличается низким уровнем шумов и встроенной защитой от короткого замыкания. Подходит для прецизионных источников питания в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Рег. линии | 0.01%/V (Typ), 0.04%/V (Max) |
| Temperature unit | ℃ |
| Опорное напряжение | 1.25V (Typ), 1.2V (Min), 1.3V (Max) |
| Adjust pin current | 50uA (Typ), 100uA (Max) |
| Макс. вых. ток | 100mA |
| Мин. выходной ток | 2.5mA |
| Макс. выходное напряжение | 37V |
| Мин. вых. напряжение | 1.2V |
| Размеры упаковки | { "a_max": 1.55, "a_min": 1.35, "b_max": 5.1, "b_min": 4.9, "c_max": 6.2, "c_min": 5.8, "d_max": 0.8, "d_min": 0.4, "q_max": 8, "q_min": 0, "a1_max": 0.2, "a1_min": 0.05, "c1_max": 4, "c1_min": 3.8, "b_pitch": "1.27BSC", "a_max_deg": 8, "a_min_deg": 0, "b_max_lead": 0.45, "b_min_lead": 0.35 } |
| Мин. ток нагр. | 3.5mA (Typ), 10mA (Max) |
| Rms noise percentage | 0.003% |
| Температурная стабильность | 0.7% |
| Adjust pin current change | 0.2uA (Typ), 5uA (Max) |
| Load regulation vo geq 5v | 0.01%/Vo (Typ), 0.5%/Vo (Max) |
| Load regulation vo leq 5v | 5mV (Typ), 25mV (Max) |
| Макс. раб. темп. | 125 |
| Мин. раб. темп. | 0 |
| Short circuit current limit | true |
| Тепловая защита | true |
| Maximum load current vi vo eq 40v | 20% (Typ) |
| Reference voltage line regulation | 0.02%/V (Typ), 0.07%/V (Max) |
| Power supply rejection ratio cadj 0 | 60dB (Typ), 80dB (Max) |
| Maximum load current vi vo leq 6.25v | 100mA (Typ), 200mA (Max) |
| Input to output voltage difference max | 32V |
| Input to output voltage difference min | 2.5V |
| Power supply rejection ratio cadj 10uf | 80dB (Typ) |
| Reference voltage load regulation vo geq 5v | 0.3%/Vo (Typ), 1.5%/Vo (Max) |
| Reference voltage load regulation vo leq 5v | 20mV (Typ), 70mV (Max) |
| Output transistor safe operating area compensation | true |
