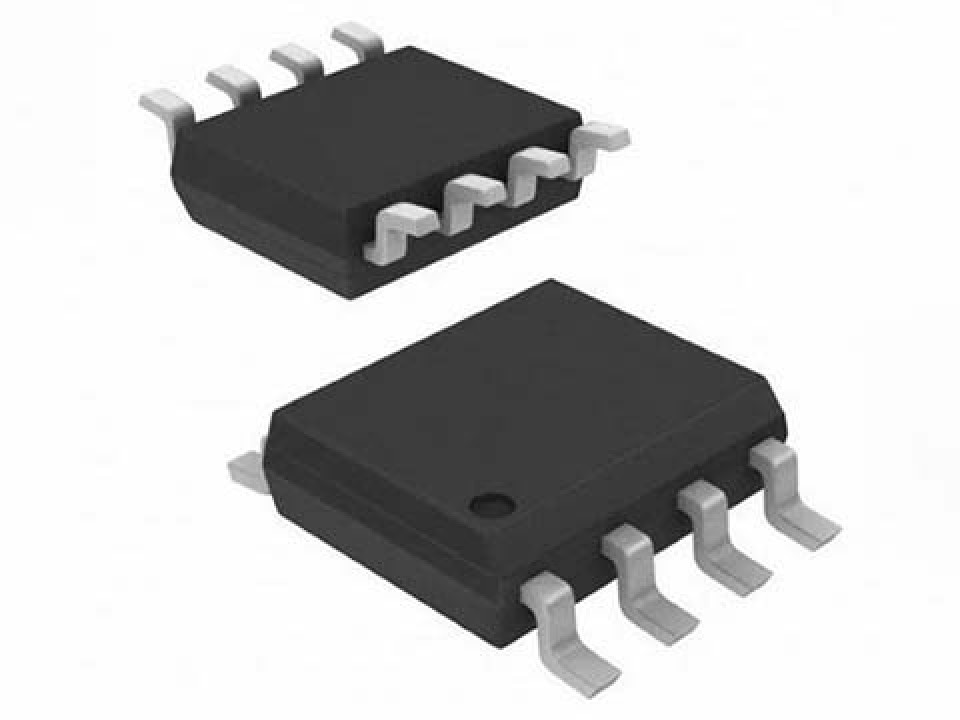

LM317LD13TR, SO8-150-1.27, Линейный регулятор, ST (арт. 210987)
У поставщика
ПроизводительST
КатегорияЛинейные регуляторы
У поставщиков
62 500 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:62 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,18 |
Описание
LM317LD13TR — линейный регулируемый стабилизатор напряжения от STMicroelectronics в компактном корпусе SO8-150-1.27. Предназначен для построения источников питания с выходным напряжением, устанавливаемым двумя внешними резисторами. Обеспечивает защиту от перегрузки по току и перегрева, что делает его надёжным решением для промышленной и бытовой электроники.
Технические характеристики
| Тип | Linear Regulator |
| Шаг | 1.27mm |
| Тип | Линейный регулятор |
| Ток | 100 мА |
| Корпус | SO-8 |
| Особенности | Thermal overload protection, Short-circuit protection, Output transition safe area compensation |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Adjustable | Да |
| Корпус | SO8-150-1.27 |
| Монтаж | SMD |
| Min load current | 3.5mA |
| Опорное напряжение | 1.25V |
| Макс. вых. ток | 100mA |
| Макс. выходное напряжение | 37V |
| Мин. вых. напряжение | 1.2V |
| Стаб. по линии тип. | 0.01% |
| Типовая регулировка нагрузки | 0.1% |
| Выходное напряжение шума | 0.003% (10Hz to 10kHz) |
| Напряжение | 37 В |
| Adjustment pin current | 50µA typ, 100µA max |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | 0°C |
| Supply voltage rejection typ | 65dB (no capacitor), 80dB (with 10µF capacitor) |
| Adjustment pin current change | 0.2µA typ, 5µA max |
| Input output differential max | 40V |
| Max output current conditions | 100mA (V_I-V_O=3-13V), 50mA (V_I-V_O=40V) |
| Тепловое сопр. переход-корпус | 20°C/W |
| Тепловое сопротивление переход-среда | 55°C/W (with 6cm² copper board) |
